Мерседес R-class (универсал). Обзор систем кондиционирования воздухаБыстрый доступ Важные указания по технике безопасностиОСТОРОЖНО Придерживайтесь рекомендованных установок, приведенных на следующих страницах. Иначе могут запотеть стекла. Вследствие этого Вы будете не в состоянии наблюдать за дорожным движением и можете совершить аварию. Система кондиционирования воздуха регулирует температуру и влажность воздуха в салоне автомобиля и фильтрует нежелательные вещества из воздуха. Система кондиционирования воздуха готова к эксплуатации только при работающем двигателе. Ее оптимальное функционирование обеспечено только при движении с закрытыми боковыми стеклами и крышей. Функция "Режим использования остаточного тепла двигателя" может быть включена или выключена только при выключенном зажигании Подробности. В жаркую погоду коротко проветрите автомобиль, например, с помощью функции "Комфортабельное открывание" Подробности. Благодаря этому ускоряется процесс охлаждения салона и быстрее устанавливается требуемая температура. Встроенный фильтр в значительной степени улавливает частицы пыли и полностью - цветочную пыльцу. Загрязненный фильтр ограничивает подачу свежего воздуха в салон автомобиля. Поэтому соблюдайте интервалы замены фильтра, приведенные в "Сервисной книжке". Они зависят от атмосферных воздействий, например, сильного загрязнения воздуха, и могут быть короче по сравнению с данными, приведенными в "Сервисной книжке". Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМАТИК" (2-зональной)![]()

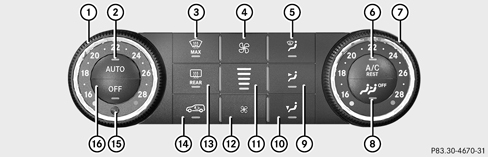

Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМАТИК"Ниже приведены указания и рекомендации по оптимальному использованию автоматизированной системы кондиционирования воздуха "ТЕРМАТИК".

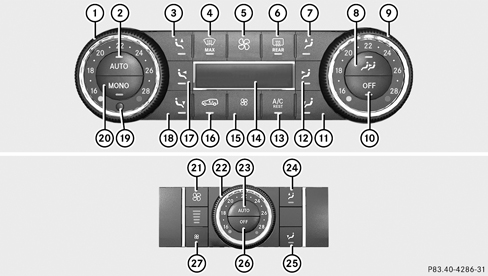

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (3-зональной)![]()
Только
для Канады
Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"Ниже приведены указания и рекомендации по оптимальному использованию автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК".
Управление системой кондиционирования воздухаБыстрый доступ Включение и выключение системы кондиционирования воздухаВажная информация перед началом движенияПри выключенной системе кондиционирования воздуха подача и циркуляция воздуха отключены. Выбирайте эту установку лишь кратковременно, иначе могут запотеть стекла.
Включайте систему кондиционирования воздуха преимущественно
с помощью кнопки
Включение и выключение системы кондиционирования воздуха в передней части салона через переднюю панель управления![]() Поверните ключ в замке зажигания в положение 2. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Или:
![]()
Нажмите на кнопку
Контрольная лампа на кнопке
![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Включение и выключение системы кондиционирования воздуха в задней части салона через переднюю панель управленияАвтоматизированная система кондиционирования воздуха "ТЕРМАТИК" ![]() Поверните ключ в замке зажигания в положение 2. ![]()
Включение / выключение: нажмите на кнопку
Контрольная лампа на кнопке
![]()
Включение / выключение: нажмите на кнопку
Контрольная лампа на кнопке
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" ![]() Поверните ключ в замке зажигания в положение 2. ![]()
Включение: нажмите на кнопку
На дисплее автоматизированной системы
кондиционирования воздуха "ТЕРМОТРОНИК" за символом
![]()
Выключение: нажмите на кнопку
На дисплее за символом
![]()
Нажмите на кнопку
На дисплее за символом
Включение и выключение системы кондиционирования воздуха в задней части салона через заднюю панель управленияАвтоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" ![]() Поверните ключ в замке зажигания в положение 2. ![]() Включите автоматизированную систему кондиционирования воздуха "ТЕРМОТРОНИК" на передней панели управления. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Включение и выключение охлаждения с осушением воздухаВажная информация перед началом движенияОСТОРОЖНО При выключении функции "Охлаждение с осушением воздуха" охлаждение (в теплую погоду) и осушение воздуха в автомобиле не производятся. В результате этого стекла могут быстро запотеть. Вследствие этого Вы будете не в состоянии наблюдать за дорожным движением и можете совершить аварию. Функция "Охлаждение с осушением воздуха" функционирует только при работающем двигателе. Производится охлаждение и осушение воздуха в салоне автомобиля в соответствии с выбранной температурой. При работе системы в режиме охлаждения под днищем автомобиля может скапливаться конденсат. Это нормальное явление и не является признаком дефекта. Функция охлаждения с осушением воздуха использует хладагент R134a. Этот хладагент не содержит хлорфторуглеводороды (ХФУ) и поэтому безвреден для озонового слоя. Включение / выключение![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Проблемы с функцией охлаждения с осушением воздуха
Если контрольная лампа на кнопке
![]() Обратитесь в специализированную мастерскую с квалифицированным персоналом. Автоматический режим работы системы кондиционирования воздухаВажная информация перед началом движенияВ автоматическом режиме установленная температура автоматически поддерживается постоянной. С этой целью производится автоматическая адаптация температуры поступающего воздуха, а также подачи и распределения воздуха. При включенной функции охлаждения с осушением воздуха обеспечивается оптимальное функционирование автоматического режима. При необходимости охлаждение с осушением воздуха может быть выключено. Автоматическая регулировка системы кондиционирования воздуха в передней части салона через переднюю панель управления![]() Поверните ключ в замке зажигания в положение 2. ![]() Произведите установку требуемой температуры. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Или:
![]()
Нажмите на одну из кнопок
Контрольная лампа на кнопке
Автоматическая регулировка системы кондиционирования воздуха в задней части салона через заднюю панель управления![]() Поверните ключ в замке зажигания в положение 2. ![]() Включите автоматизированную систему кондиционирования воздуха "ТЕРМОТРОНИК" на передней панели управления. ![]() Произведите установку требуемой температуры. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
![]()
Выключение: нажмите на кнопку
Режим автоматической подачи воздуха выключается, подача воздуха устанавливается в соответствии с выбранной Вами ступенью. Режим автоматического распределения воздуха остается включенным.
Или:
![]()
Нажмите на кнопку
Режим автоматической регулировки распределения воздуха выключается, распределение воздуха регулируется в соответствии с выбранным положением. Режим автоматической подачи воздуха остается включенным. Установка температурыАвтоматизированная система кондиционирования воздуха "ТЕРМАТИК"Вы можете устанавливать температуру отдельно для сторон водителя и переднего пассажира. ![]() Поверните ключ в замке зажигания в положение 2. ![]()
Повышение / понижение : поверните
регулятор
Изменяйте температуру только небольшими шагами.
Начинайте с 22
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" Температурные
зоны в салоне автомобиля с автоматизированной системой
кондиционирования воздуха "ТЕРМОТРОНИК"Вы можете устанавливать температуру воздуха отдельно для сторон водителя и переднего пассажира, а также для задней части автомобиля. ![]() Поверните ключ в замке зажигания в положение 2. ![]()
Повышение / понижение температуры в передней
части автомобиля: поверните регулятор
Изменяйте температуру только небольшими шагами.
Начинайте с 22
![]() Повышение / понижение температуры в задней части автомобиля через переднюю панель управления: поверните ключ в замке зажигания в положение 2. ![]()
Нажмите на кнопку
Индикация на дисплее переключается на систему кондиционирования воздуха в задней части автомобиля. ![]()
Поверните регулятор
Изменяйте температуру только небольшими шагами.
Начинайте с 22
Для перехода на стандартную индикацию нажмите на
кнопку
Через три секунды после индикации функции кондиционирования воздуха в задней части автомобиля автоматически включается стандартная индикация. ![]() Повышение / понижение температуры в задней части автомобиля через заднюю панель управления: поверните ключ в замке зажигания в положение 2. ![]()
Поверните регулятор
Изменяйте температуру только небольшими шагами.
Начинайте с 22
Установка распределения воздухаПоложения регулировки распределения воздухаАвтоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": Вы можете отрегулировать распределение воздуха отдельно для сторон водителя и переднего пассажира. Передняя панель управления:
Задняя панель управления:
На задней панели управления можно одновременно активировать оба положения регулировки распределения воздуха. Для этого нажмите на обе кнопки распределения воздуха. В таком случае воздух направляется через все задние дефлекторы. Регулировка![]() Поверните ключ в замке зажигания в положение 2. ![]()
Нажмите на одну из кнопок
Установка подачи воздуха![]() Поверните ключ в замке зажигания в положение 2. ![]()
Увеличение: нажмите на кнопку
![]()
Уменьшение: нажмите на кнопку
Автомобили с системой "ЛИНГВАТРОНИК": при включении системы "ЛИНГВАТРОНИК" подача воздуха сокращается на 50 %. После окончания голосового ввода подача воздуха регулируется до предыдущего состояния. При наличии автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК" возможна отдельная регулировка подачи воздуха также и в задней части салона. Включение и выключение функции MONOФункция MONO имеется только в автомобилях с автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК". С помощью функции MONO установки температуры и распределения воздуха, произведенные для места водителя, перенимаются для стороны переднего пассажира и задней части салона. ![]()
Нажмите на кнопку
Контрольная лампа на кнопке
Оттаивание ветрового стеклаВы можете использовать эту функцию для оттаивания ветрового стекла или для устранения запотевания с внутренней стороны ветрового и боковых стекол. Поэтому выключайте функцию "Оттаивание стекол" сразу же после исчезновения запотевания ветрового стекла. ![]() Поверните ключ в замке зажигания в положение 2. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Система кондиционирования воздуха включает следующие функции:
![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Или:
![]()
Нажмите на кнопку
Контрольная лампа на кнопке
Или:
![]()
Поверните регулятор
Или:
![]()
Нажмите на кнопку
Устранение запотевания стеколЗапотевание стекол изнутри![]()
Включите функцию "Охлаждение с осушением
воздуха"
![]()
Включите автоматический режим
![]() Если запотевание стекол не устраняется: включите функцию оттаивания стекол Подробности. Включайте эту установку только до тех пор, пока не исчезнет запотевание ветрового стекла. Запотевание стекол снаружи![]()
Нажмите на кнопку
Включайте эту установку только до тех пор, пока не исчезнет запотевание ветрового стекла. Обогрев заднего стеклаВключение / выключениеОСТОРОЖНО Перед началом движения произведите очистку всех покрытых льдом или снегом стекол. Иначе вследствие ухудшения обзорности Вы не будете в состоянии наблюдать за дорожной обстановкой и можете совершить аварию. Система обогрева заднего стекла потребляет много электроэнергии. Поэтому выключайте ее сразу же после исчезновения запотевания. В противном случае автоматическое отключение системы обогрева заднего стекла происходит только через несколько минут. При понижении напряжения бортовой сети система обогрева заднего стекла может отключиться. ![]() Поверните ключ в замке зажигания в положение 2. ![]()
Нажмите на кнопку
Контрольная лампа на кнопке
Проблемы с системой обогрева заднего стекла
Если на кнопке
![]() Выключите ненужные потребители электроэнергии, например, лампу для чтения или внутреннее освещение. При достаточном уровне зарядки аккумуляторной батареи система обогрева заднего стекла снова автоматически включается. Включение и выключение режима рециркуляции воздухаОСТОРОЖНО При низких температурах наружного воздуха включайте режим рециркуляции воздуха только кратковременно. Иначе возможно запотевание стекол и в результате ухудшения обзорности может возникнуть опасность для Вас и других людей. Вследствие этого Вы будете не в состоянии наблюдать за дорожным движением и можете совершить аварию. При проникновении снаружи в салон неприятных запахов Вы можете временно прекратить подачу свежего воздуха. В таком случае производится только рециркуляция воздуха в салоне. Управление режимом рециркуляции воздуха во всех приборах производится одинаково, независимо от типа панели управления. ![]() Поверните ключ в замке зажигания в положение 2. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Режим рециркуляции воздуха автоматически включается при
высоком наружном содержании ОГ или при высокой
температуре наружного воздуха. При автоматическом
включении режима рециркуляции воздуха контрольная лампа
на кнопке
Примерно через 30 минут включается частичная подача наружного воздуха. ![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Режим рециркуляции воздуха не выключается автоматически
при температуре наружного воздуха выше 26
Режим рециркуляции воздуха не выключается автоматически
при температуре наружного воздуха выше 79
Комфортабельное открывание / закрывание при помощи кнопки режима рециркуляции воздухаОСТОРОЖНО
При открывании и закрывании боковых стекол следите за тем, чтобы
никто не был защемлен между боковым стеклом и рамой двери. Во
время процесса открывания и закрывания боковых стекол не
прикасайтесь к боковому стеклу и не допускайте нахождения в зоне
движения стекол каких-либо предметов. При движении боковых
стекол части тела или предметы могут быть затянуты или защемлены
между боковым стеклом и рамой двери. В случае опасности нажмите
кнопку
При открывании и закрывании панорамной сдвижной панели крыши
следите за тем, чтобы никто не был защемлен. В случае опасности
нажмите на кнопку
![]()
Комфортабельное закрывание: нажмите на кнопку
Контрольная лампа на кнопке
![]()
Комфортабельное открывание: нажмите на кнопку
Контрольная лампа на кнопке
Если после комфортабельного закрывания Вы открываете боковые стекла или сдвижной верхний люк / панорамную сдвижную панель крыши вручную, то при комфортабельном открывании они остаются в этом положении. Включение и выключение режима использования остаточного тепла двигателяПосле выключения двигателя его остаточного тепла достаточно для обогрева салона стоящего автомобиля в течение примерно 30 минут. Продолжительность обогрева зависит от установленной температуры в салоне автомобиля. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Независимо от установки подачи воздуха вентилятор работает на низкой ступени. Если Вы включаете функцию "Режим использования остаточного тепла двигателя" при высокой температуре, то включается только система вентиляции. Вентилятор работает на средней ступени. ![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Режим использования остаточного тепла двигателя выключается автоматически:
Система отопления независимого действияВажные указания по технике безопасностиОСТОРОЖНО При работе системы отопления независимого действия выделяются отработавшие газы. Вдыхая эти газы, Вы можете отравиться. Поэтому не включайте систему отопления независимого действия в закрытых помещениях без принудительной вытяжки, например, в гараже. ОСТОРОЖНО При работе системы отопления независимого действия части автомобиля могут очень сильно нагреться. Особенно следите за тем, чтобы элементы системы выпуска ОГ ни в коем случае не соприкасались с легковоспламеняющимися материалами, например с сухой травой или топливом. В противном случае возможно воспламенение легковоспламеняющегося материала и возгорание автомобиля. Учитывайте это при выборе места стоянки. Поэтому пользование системой отопления независимого действия на автозаправочных станциях или при заправке автомобиля топливом запрещено. Перед тем как заехать на АЗС, выключите систему отопления независимого действия. Эксплуатация системы отопления независимого действия / вентиляции оказывает значительную нагрузку на аккумуляторную батарею автомобиля. Поэтому максимально после двухкратного включения режима отопления или вентиляции проедьте на автомобиле более длительную дистанцию. Регулярно включайте систему отопления независимого действия не реже одного раза в месяц прибл. на 10 минут. Система отопления независимого действия нагревает воздух салона автомобиля до установленной температуры независимо от отходящего тепла работающего двигателя. Система отопления независимого действия работает на топливе, поступающем непосредственно из топливного бака автомобиля. Поэтому для нормального функционирования системы отопления независимого действия топливный бак должен быть заполнен как минимум до уровня минимального резерва. Система отопления или вентиляции независимого действия автоматически адаптируется к изменениям температуры наружного воздуха и погодным условиям. Поэтому возможны переключения системы с режима вентиляции на режим отопления и с режима отопления на режим вентиляции. Система отопления независимого действия автоматически выключается через 30 минут. Продолжительность ее работы Вы можете изменить. Для этого обратитесь в специализированную мастерскую с квалифицированным персоналом. Исключение: при включении через бортовой компьютер продолжительность работы составляет максимально 50 минут. Система вентиляции независимого действия не производит охлаждение воздуха в салоне ниже температуры наружного воздуха. Перед включением![]() Поверните ключ в замке зажигания в положение 2. ![]() Произведите установку температуры.
Система отопления или вентиляции независимого действия может быть
включена в том числе и при ручной регулировке системы
кондиционирования воздуха. Оптимальный микроклимат в салоне
достигается при установке автоматического режима. Установите
температуру на 22
Включение или выключение системы отопления / вентиляции независимого действия можно производить через кнопки на центральной консоли или через устройство дистанционного управления. С помощью бортового компьютера Вы можете установить до трех значений времени отъезда и одно из них предварительно выбрать Подробности. Включение / выключение системы отопления / вентиляции независимого действия с помощью кнопки на центральной консолиЦвета контрольных ламп на кнопке имеют следующее значение:
Кнопка
на центральной консоли![]()
Включение системы отопления / вентиляции
независимого действия: нажмите при положении
ключа в замке зажигания 1 или 2 на
кнопку
Если ключ вынут из замка зажигания или находится
в положении 0,
коротко нажмите на кнопку
Красная или синяя контрольная лампа на кнопке
![]()
Выключение системы отопления / вентиляции
независимого действия: коротко нажмите на
кнопку
Красная или синяя контрольная лампа на кнопке
Включение / выключение системы отопления / вентиляции независимого действия с помощью устройства дистанционного управленияВажная информация перед началом движенияВ комплектацию автомобиля входит одно устройство дистанционного управления. Возможно оснащение автомобиля еще двумя дополнительными устройствами дистанционного управления. Для получения дальнейшей информации обратитесь в специализированную мастерскую с квалифицированным персоналом. Максимальный радиус действия устройства дистанционного управления составляет примерно 300 м. Радиус действия уменьшается:
Для обеспечения оптимального радиуса действия устройства дистанционного управления держите его при передаче сигнала вертикально. Если элемент питания в устройстве дистанционного управления разрядился, справа на дисплее появляется символ элемента питания. Замените элемент питания в устройстве дистанционного управления Подробности. Включение / выключение системы отопления / вентиляции независимого действия Устройство
дистанционного управления системой отопления
независимого действия
![]()
Включение: нажмите на кнопку
На дисплее устройства дистанционного управления индицируется ON (Вкл.). ![]()
Выключение: нажмите на кнопку
На дисплее устройства дистанционного управления индицируется OFF (Выкл.). Проверка статуса системы отопления / вентиляции независимого действия Устройство
дистанционного управления системой отопления
независимого действия
![]()
Нажмите на кнопку
Возможны следующие индикации на дисплее:
Функция дополнительного отопления в автомобилях с дизельным двигателем
После пуска двигателя функция дополнительного отопления быстрее
доводит двигатель до рабочей температуры и в ускоренном режиме
прогревает салон автомобиля. Функция дополнительного отопления
включается при низкой температуре наружного воздуха и температуре
охлаждающей жидкости ниже 70
Замена элементов питания устройства дистанционного управленияОСТОРОЖНО Элементы питания содержат токсичные вещества. Проглатывание элементов питания может нанести вред здоровью и привести к смерти. Всегда храните элементы питания в недоступном для детей месте. В случае проглатывания элемента питания немедленно обратитесь к врачу. Указание по охране окружающей среды
![]() Устройство дистанционного управления работает от пальчикового элемента питания на 6 В типа 2CR11108. ![]()
Раздвиньте боковые рычаги крышки гнезда для
элементов питания
![]()
Выньте старый элемент питания
![]() Вставьте новый элемент питания. Следите за совпадением полюсов с маркировкой на задней стенке устройства дистанционного управления. ![]()
Снова надвиньте крышку гнезда для
элементов питания
![]() Проверьте управление функциями системы отопления независимого действия автомобиля при помощи устройства дистанционного управления. Проблемы с системой отопления / вентиляции независимого действия
Регулировка вентиляционных дефлекторовБыстрый доступ
Важные указания по технике безопасностиОСТОРОЖНО Из отверстий вентиляционных дефлекторов может поступать очень горячий или очень холодный воздух. В непосредственной близости от отверстий вентиляционных дефлекторов существует опасность ожогов или обморожений незащищенных участков кожи. Избегайте приближения к отверстиям вентиляционных дефлекторов. В случае необходимости переключите подачу воздуха в другие зоны салона. Для беспрепятственной подачи в салон свежего воздуха через вентиляционные дефлекторы учитывайте следующие указания:
Для вентиляции без сквозняков установите ползунки вентиляционных дефлекторов в среднее положение. Регулировка средних дефлекторов![]()
![]()
Открывание / закрывание: поверните регуляторы
Регулировка боковых дефлекторов![]()
Открывание / закрывание: поверните регулятор
Дефлектор оттаивания бокового стекла
Регулировка дефлекторов в задней части автомобиляРегулировка средних дефлекторов в задней части автомобиля![]()
Если панель управления системой кондиционирования воздуха включена или выключена, то также включена или выключена подача воздуха через задние дефлекторы. Эти задние боковые дефлекторы имеются только при комплектации автомобиля автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК". Регулировка задних боковых дефлекторов2‑й ряд сидений![]()
![]()
Открывание / закрывание: поверните
регулятор
3-й ряд сидений Задний
боковой дефлектор
![]()
Открывание / закрывание: поверните
регулятор
////////////////////////////////
