Мерседес GLK (внедорожник). Обзор систем кондиционирования воздухаБыстрый доступ Важные указания по технике безопасностиПридерживайтесь рекомендованных установок, приведенных на следующих страницах. Иначе могут запотеть стекла. Во избежание запотевания стекол:
Система кондиционирования воздуха регулирует температуру и влажность воздуха в салоне автомобиля и фильтрует нежелательные вещества из воздуха. Система кондиционирования воздуха функционирует только при работающем двигателе. Ее оптимальное функционирование обеспечивается только при закрытых боковых стеклах и закрытом верхнем люке. Функция "Режим использования остаточного тепла двигателя" может быть включена или выключена Подробности только при выключенном зажигании. В жаркую погоду коротко проветрите автомобиль, например, с помощью функции "Комфортабельное открывание" Подробности. Благодаря этому Вы ускоряете процесс охлаждения и в салоне быстрее устанавливается требуемая температура. Встроенный фильтр в значительной степени улавливает частицы пыли и сажу и полностью - цветочную пыльцу. Дополнительно в воздухе снижается содержание газообразных вредных веществ и запахов. Загрязненный фильтр ограничивает подачу свежего воздуха в автомобиль. Поэтому соблюдайте интервалы замены фильтра, приведенные в "Сервисной книжке". Они зависят от атмосферных воздействий, например, сильного загрязнения воздуха, и могут быть короче по сравнению с данными, приведенными в "Сервисной книжке". Через час после вынимания ключа зажигания функция просушки кондиционера может автоматически включиться. В этом случае в течение 30 минут выполняется вентиляция автомобиля. Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМАТИК" (2-зональной)![]()

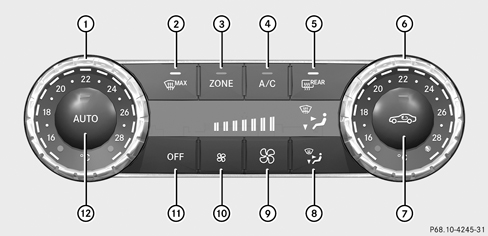

Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМАТИК"Автоматизированная система кондиционирования воздухаНиже приведены указания и рекомендации по оптимальному использованию автоматизированной системы кондиционирования воздуха "ТЕРМАТИК".
Функция пуска / выключения двигателя ECOВо время автоматического выключения двигателя функцией пуска / выключения двигателя ECO система кондиционирования воздуха работает лишь с пониженной мощностью. При необходимости включения полной мощности системы кондиционирования воздуха Вы можете выключить функцию пуска / выключения двигателя ECO при помощи кнопки ECO .Подробности Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (3-зональной)![]()

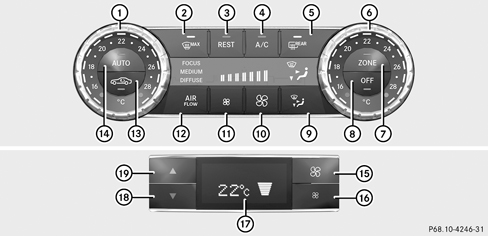

Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"Автоматизированная система кондиционирования воздухаНиже приведены указания и рекомендации по оптимальному использованию автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК".
Функция пуска / выключения двигателя ECOВо время автоматического выключения двигателя функцией пуска / выключения двигателя ECO система кондиционирования воздуха работает лишь с пониженной мощностью. При необходимости включения полной мощности системы кондиционирования воздуха Вы можете выключить функцию пуска / выключения двигателя ECO при помощи кнопки ECO .Подробности
Управление системами кондиционирования воздухаБыстрый доступ Включение и выключение системы кондиционирования воздухаОбщие указанияПри выключенной системе кондиционирования воздуха подача и циркуляция воздуха отключены. Стекла могут запотеть. Поэтому выключайте систему кондиционирования воздуха лишь на короткое время.
Включайте систему кондиционирования воздуха преимущественно с
помощью кнопки
Включение / выключение![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Или:
![]()
Нажмите на кнопку
Контрольная лампа на кнопке
![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Включение и выключение охлаждения с осушением воздухаОбщие указанияПри выключении функции "Охлаждение с осушением воздуха" охлаждение воздуха в автомобиле в жаркую погоду не производится. Кроме того, осушение воздуха в автомобиле не производится. Стекла запотевают быстрее. Поэтому выключайте функцию "Охлаждение с осушением воздуха" лишь на короткое время. Функция "Охлаждение с осушением воздуха" функционирует только при работающем двигателе. Охлаждение и осушение воздуха в автомобиле производится в соответствии с выбранной температурой. При включенном режиме охлаждения под днищем автомобиля может скапливаться конденсат. Это нормальное явление и не является признаком дефекта. Включение / выключение![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
При включенной функции "Охлаждение с осушением воздуха" в автомобилях с системой отопления независимого действия горит одна из контрольных ламп в кнопке системы отопления независимого действия. ![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Проблемы с функцией "Охлаждение с осушением воздуха"
Автоматический режим работы системы кондиционирования воздухаОбщие указанияВ автоматическом режиме установленная температура автоматически поддерживается постоянной. С этой целью производится автоматическая адаптация температуры поступающего воздуха, а также подачи и распределения воздуха. Автоматический режим функционирует оптимально при включенной функции "Охлаждение с осушением воздуха". При необходимости охлаждение с осушением воздуха может быть выключено. При выключении функции "Охлаждение с осушением воздуха" охлаждение воздуха в автомобиле в жаркую погоду не производится. Кроме того, осушение воздуха в автомобиле не производится. Стекла запотевают быстрее. Поэтому выключайте функцию "Охлаждение с осушением воздуха" лишь на короткое время. Включение / переключение![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]() Произведите установку требуемой температуры. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": при включенном автоматическом режиме Вы можете выбрать вид режима кондиционирования Подробности. ![]()
Переключение в ручной режим: нажмите на кнопку
Или:
![]()
Нажмите на кнопку
Контрольная лампа на кнопке
Установка вида режима кондиционированияЭта функция имеется только в автоматизированной системе кондиционирования воздуха "ТЕРМОТРОНИК". В автоматическом режиме Вы можете выбирать между следующими видами режима кондиционирования:
![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Нажмите на кнопку
![]()
Нажимайте на кнопку
Установка температурыАвтоматизированная система кондиционирования воздуха "ТЕРМАТИК"Вы можете устанавливать температуру отдельно для сторон водителя и переднего пассажира. ![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Повышение / понижение: поверните регуляторы
Изменяйте температуру только небольшими шагами.
Начинайте с 22
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" Температурные
зоны в автомобиле с автоматизированной системой кондиционирования
воздуха "ТЕРМОТРОНИК"Вы можете устанавливать температуру воздуха отдельно для сторон водителя и переднего пассажира, а также для задней части автомобиля. ![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Повышение / понижение температуры в передней части
салона: поверните регуляторы
Изменяйте температуру только небольшими шагами.
Начинайте с 22
![]()
Повышение / понижение температуры в задней части
автомобиля через переднюю панель управления: нажмите
на кнопку
Контрольная лампа на кнопке
![]()
Поверните регулятор
Изменяйте температуру только небольшими шагами.
Начинайте с 22
![]()
Повышение / понижение температуры в задней части
автомобиля через заднюю панель управления: нажмите
на кнопку
Изменяйте температуру только небольшими шагами.
Начинайте с 22
При постановке автомобиля на стоянку дольше 30 минут температура
в задней части автомобиля снова устанавливается на 22
Установка распределения воздухаПоложения распределения воздухаАвтоматизированная система кондиционирования воздуха "ТЕРМАТИК": установку распределения воздуха можно производить отдельно для сторон водителя и переднего пассажира.
Независимо от выбранного распределения воздуха воздух всегда направляется через боковые дефлекторы. Закрывание боковых дефлекторов возможно только путем поворачивания регуляторов боковых дефлекторов вниз. Установка![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Нажимайте на кнопку
Контрольная лампа на кнопке
Установка подачи воздуха![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Увеличение / уменьшение: нажмите на кнопку
При наличии автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК" возможна отдельная установка подачи воздуха также и в задней части автомобиля. При недостаточной зарядке аккумуляторной батареи может произойти снижение производительности вентилятора. Как только аккумуляторная батарея будет снова заряжена в достаточной степени, вентилятор начнет работать с максимальной производительностью. Включение и выключение функции ZONE![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Автоматизированная система кондиционирования воздуха "ТЕРМАТИК": установка температуры, произведенная на стороне водителя, не перенимается для стороны переднего пассажира. Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": установка температуры, произведенная на стороне водителя, не перенимается для стороны переднего пассажира и для задней части автомобиля. При нажатых кнопках температуры, подачи и распределения воздуха установка температуры, произведенная для места водителя, не перенимается для других температурных зон в салоне. ![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Автоматизированная система кондиционирования воздуха "ТЕРМАТИК": установка температуры, произведенная на стороне водителя, перенимается для стороны переднего пассажира. Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": установка температуры, произведенная на стороне водителя, перенимается для стороны переднего пассажира и для задней части автомобиля. Оттаивание ветрового стеклаВы можете использовать эту функцию для оттаивания ветрового стекла или для устранения запотевания с внутренней стороны ветрового и боковых стекол. Включайте функцию "Оттаивание ветрового стекла" только до тех пор, пока не оттает ветровое стекло. ![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Система кондиционирования воздуха включает следующие функции:
При недостаточной зарядке аккумуляторной батареи может произойти снижение производительности вентилятора. Как только аккумуляторная батарея будет снова заряжена в достаточной степени, вентилятор начнет работать с максимальной производительностью. ![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Или:
![]()
Нажмите на кнопку
Контрольная лампа на кнопке
Или:
![]()
Поверните регуляторы температуры
Или:
![]()
Нажмите на кнопку
Устранение запотевания стеколЗапотевание стекол изнутри![]()
Включите функцию "Охлаждение с осушением воздуха"
![]()
Включите автоматический режим
![]() Установите боковые дефлекторы в такое положение, чтобы нагретый воздух направлялся на боковые стекла. ![]()
Если запотевание стекол не устраняется: включите функцию
"Оттаивание ветрового стекла"
Включайте эту установку только до тех пор, пока не исчезнет запотевание ветрового стекла. Запотевание стекол снаружи![]() Включите стеклоочистители. ![]()
Нажимайте на кнопку
![]() Установите боковые дефлекторы в такое положение, чтобы воздух не подавался на боковые стекла. Система обогрева заднего стеклаОбщие указанияСистема обогрева заднего стекла потребляет много электроэнергии. Поэтому выключайте ее сразу же после исчезновения запотевания. В противном случае автоматическое отключение системы обогрева заднего стекла происходит только через несколько минут. При недостаточном напряжении бортовой сети система обогрева заднего стекла может отключиться. Включение / выключение![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Нажмите на кнопку
Контрольная лампа на кнопке
Проблемы с системой обогрева заднего стекла
Включение и выключение режима рециркуляции воздухаОбщие указанияПри проникновении снаружи в автомобиль неприятных запахов Вы можете временно прекратить подачу свежего воздуха. В таком случае производится только рециркуляция воздуха в автомобиле. При включении режима рециркуляции воздуха стекла запотевают быстрее, в особенности при низкой температуре наружного воздуха. Во избежание запотевания стекол включайте режим рециркуляции воздуха только на короткое время. Включение / выключение![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
Режим рециркуляции воздуха включается автоматически при высоком
наружном содержании ОГ или
высокой температуре наружного воздуха. При автоматическом
включении режима рециркуляции воздуха контрольная лампа на
кнопке
Примерно через 30 минут включается частичная подача наружного воздуха. ![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Режим рециркуляции воздуха выключается автоматически примерно через:
Комфортабельное открывание / закрывание при помощи кнопки режима рециркуляции воздухаОСТОРОЖНО При комфортабельном закрывании возможно защемление частей тела, находящихся в зоне закрывания бокового стекла. Существует опасность травмирования! При комфортабельном закрывании контролируйте весь процесс закрывания. При закрывании следите за тем, чтобы части тела не находились в зоне закрывания. ОСТОРОЖНО При комфортабельном открывании возможно втягивание или защемление частей тела между боковым стеклом и рамой стекла. Существует опасность травмирования!
При открывании стекла следите за тем, чтобы никто не прикасался к
боковому стеклу. В случае защемления немедленно нажмите на кнопку
![]()
Комфортабельное закрывание: нажмите на кнопку
Контрольная лампа на кнопке
Если при комфортабельном закрывании части тела находятся в зоне закрывания, то действуйте следующим образом: ![]()
Для открывания / закрывания боковых стекол нажмите на
кнопку
Боковые стекла останавливаются. ![]()
Затем для открывания боковых стекол повторно нажмите на
кнопку
![]()
Для открывания / закрывания панорамной сдвижной панели крыши
нажмите на кнопку
Панорамная сдвижная крыша останавливается. ![]()
Затем для открывания панорамной сдвижной панели крыши
потяните кнопку
Если сдвижной верхний люк поднят и закрывается, то для остановки
сдвижного верхнего люка нажмите на кнопку
Указания по автоматической функции реверса:
![]()
Комфортабельное открывание: нажмите на кнопку
Контрольная лампа на кнопке
Если после комфортабельного закрывания Вы открываете боковые стекла или панорамную сдвижную панель крыши вручную, то при комфортабельном открывании они остаются в этом положении. Включение и выключение режима использования остаточного тепла двигателяОбщие указанияФункция "Режим использования остаточного тепла двигателя" имеется только в автоматизированной системе кондиционирования воздуха "ТЕРМОТРОНИК". После выключения двигателя его остаточного тепла достаточно для обогрева салона автомобиля в течение примерно 30 минут. Продолжительность обогрева зависит от установленной температуры в салоне. Независимо от установки подачи воздуха вентилятор работает на низкой ступени. Если Вы включаете функцию "Режим использования остаточного тепла двигателя" при высокой температуре, то включается только система вентиляции. Вентилятор работает на средней ступени. Включение / выключение![]() Поверните ключ в замке зажигания в положение 0 Подробности или извлеките его из замка. ![]()
Включение: нажмите на кнопку
Контрольная лампа на кнопке
При включенном режиме использования остаточного тепла двигателя возможно запотевание стекол с внутренней стороны. ![]()
Выключение: нажмите на кнопку
Контрольная лампа на кнопке
Режим использования остаточного тепла двигателя выключается автоматически:
Система отопления независимого действияВажные указания по технике безопасностиОПАСНО Если выпускная труба заблокирована или невозможна достаточная приточная вентиляция, возможно проникновение в автомобиль ядовитых отработавших газов, в особенности окиси углерода. Это возможно, например, в закрытых помещениях или в том случае, если автомобиль застрял в снегу. Существует опасность для жизни! Выключайте систему отопления независимого действия в закрытых помещениях без вытяжки, например, в гаражах. Если автомобиль застрял в снегу и Вам необходимо оставить включенной систему отопления независимого действия, очистите выпускную трубу и пространство вокруг автомобиля от снега. Откройте окно на подветренной стороне автомобиля, чтобы обеспечить достаточное поступление свежего воздуха. ОСТОРОЖНО При включенной системе отопления независимого действия элементы автомобиля, например, системы выпуска ОГ, могут очень сильно нагреться. Горючие материалы, например, листва, трава или ветки, могут воспламениться при контакте с:
Существует опасность пожара! Убедитесь, что при включенной системе отопления независимого действия:
Система отопления независимого действия установлена в автомобиле перед правым передним колесом. Место выпуска отработавших газов находится перед правым передним колесом. Эксплуатация системы отопления независимого действия / вентиляции оказывает значительную нагрузку на аккумуляторную батарею автомобиля. Поэтому максимально после двухкратного включения режима отопления или вентиляции проедьте на автомобиле более длительную дистанцию. Регулярно включайте систему отопления независимого действия один раз в месяц примерно на десять минут. Система отопления независимого действия нагревает воздух внутри автомобиля до установленной температуры независимо от отходящего тепла работающего двигателя. Система отопления независимого действия работает на топливе, поступающем непосредственно из топливного бака автомобиля. Поэтому для нормального функционирования системы отопления независимого действия топливный бак должен быть заполнен как минимум до уровня минимального резерва. Система отопления или вентиляции независимого действия автоматически адаптируется к изменениям температуры наружного воздуха и погодным условиям. Поэтому возможны переключения системы с режима вентиляции на режим отопления и с режима отопления на режим вентиляции. Система отопления независимого действия автоматически выключается через 50 минут. Продолжительность ее работы Вы можете изменить. Для этого обратитесь в специализированную мастерскую с квалифицированным персоналом. Система вентиляции независимого действия не производит охлаждение воздуха в автомобиле ниже температуры наружного воздуха. Перед включением![]() Поверните ключ в замке зажигания в положение 2 Подробности. ![]() Произведите установку требуемой температуры Подробности.
Включение системы отопления или вентиляции независимого действия
возможно в том числе и при ручной регулировке системы кондиционирования
воздуха. При установке автоматического режима достигается оптимальный
микроклимат в салоне. Установите температуру на 22
Включение или выключение системы отопления / вентиляции независимого действия можно производить через кнопки на центральной консоли или через устройство дистанционного управления. С помощью бортового компьютера Вы можете установить до трех значений времени отъезда и одно из них предварительно выбрать Подробности. Включение / выключение системы отопления / вентиляции независимого действия при помощи кнопки на центральной консоли![]() Цвета контрольных ламп на кнопке имеют следующее значение:
Включение системы отопления / вентиляции независимого действия![]()
Нажмите на кнопку
Красная или синяя контрольная лампа на кнопке
Выключение системы отопления / вентиляции независимого действия![]()
Нажмите на кнопку
Красная или синяя контрольная лампа на кнопке
Включение / выключение системы отопления / вентиляции независимого действия при помощи устройства дистанционного управленияОбщие указанияВ комплектацию автомобиля входит одно устройство дистанционного управления. Возможно оснащение автомобиля еще двумя дополнительными устройствами дистанционного управления. Для получения дальнейшей информации обратитесь в специализированную мастерскую с квалифицированным персоналом. Максимальный радиус действия устройства дистанционного управления составляет примерно 300 метров. Радиус действия уменьшается:
Для обеспечения оптимального радиуса действия устройства дистанционного управления держите его при передаче сигнала вертикально. Если элемент питания в устройстве дистанционного управления разрядился, справа на дисплее появляется символ элемента питания. Замените элемент питания в устройстве дистанционного управления Подробности. Включение и выключение системы отопления / вентиляции независимого действия Устройство
дистанционного управления
![]()
Включение: нажмите на кнопку
На дисплее устройства дистанционного управления индицируется ON (Вкл.). ![]()
Выключение: нажмите на кнопку
На дисплее устройства дистанционного управления индицируется OFF (Выкл.). Проверка статуса системы отопления / вентиляции независимого действия![]()
Нажмите на кнопку
Возможны следующие индикации на дисплее:
Установка времени отъезда![]()
Нажимайте на кнопку
![]()
Нажмите одновременно на кнопки
Мигает символ
![]()
Установите при помощи кнопок
Чем дольше Вы нажимаете на кнопку
![]()
Нажмите одновременно на кнопки
Новое время отъезда введено в память. Активирование установленного времени отъезда![]()
Нажимайте на кнопку ![]()
Нажмите на кнопку
На дисплее появляется символ
Деактивирование установленного времени отъезда![]()
Нажмите на кнопку
На дисплее появляется статус системы отопления независимого действия. ![]()
Нажмите на кнопку
На дисплее появляется первое введенное в память время отъезда. ![]()
Нажмите на кнопку
На дисплее устройства дистанционного управления индицируется OFF (Выкл.). Замена элемента питания устройства дистанционного управленияОСТОРОЖНО Элементы питания содержат токсичные и едкие вещества. Проглатывание элементов питания может нанести серьезный вред здоровью. Существует опасность для жизни! Храните элементы питания в недоступном для детей месте. При проглатывании элементов питания немедленно обратитесь к врачу. Указание по охране окружающей среды
Устройство дистанционного управления работает от пальчикового элемента питания на 6 В типа 2CR11108. ![]() ![]()
Раздвиньте боковые рычаги крышки гнезда для элементов
питания
![]()
Выньте старый элемент питания
![]() Вставьте новый элемент питания. Следите за совпадением полюсов с маркировкой на задней стенке устройства дистанционного управления. ![]()
Снова надвиньте крышку гнезда для элементов питания
![]() Проверьте управление функциями системы отопления независимого действия автомобиля при помощи устройства дистанционного управления. Проблемы с системой отопления / вентиляции независимого действия
Установка вентиляционных дефлекторовБыстрый доступ Важные указания по технике безопасностиОСТОРОЖНО Из отверстий вентиляционных дефлекторов может поступать очень горячий или очень холодный воздух. Вследствие этого в непосредственной близости от вентиляционных дефлекторов существует опасность ожогов или обморожений. Существует опасность травмирования! Следите за тем, чтобы все сидящие в автомобиле соблюдади достаточную дистанцию до вентиляционных дефлекторов. При необходимости переключите подачу воздуха в другие зоны салона автомобиля. Для беспрепятственной подачи в салон свежего воздуха через вентиляционные дефлекторы учитывайте следующие указания:
Для вентиляции без сквозняков установите ползунки вентиляционных дефлекторов в среднее положение. Установка средних дефлекторов![]() ![]()
Открывание среднего дефлектора: поверните регулируемое
крестовидное сопло в одном из средних дефлекторов
![]()
Закрывание среднего дефлектора: поверните регулируемое
крестовидное сопло в одном из средних дефлекторов
Установка боковых дефлекторов![]()
![]()
Открывание бокового дефлектора: поверните регулируемое
крестовидное сопло в боковом дефлекторе
![]()
Закрывание бокового дефлектора: поверните регулируемое
крестовидное сопло в боковом дефлекторе
Установка вентиляционного дефлектора в вещевом ящикеПри включенной системе кондиционирования воздуха вещевой ящик можно вентилировать, например, для охлаждения содержимого. Объем подачи воздуха зависит от выбранных установок подачи и распределения воздуха. При отапливании автомобиля закройте вентиляционный дефлектор. При высокой температуре наружного воздуха откройте вентиляционный дефлектор и включите систему охлаждения с функцией осушения воздуха. В противном случае находящиеся в вещевом ящике чувствительные к температуре предметы могут быть повреждены. ![]()
![]()
Открывание / закрывание: поверните регулятор
Установка дефлекторов в задней части автомобиля![]()
![]()
Открывание / закрывание: поверните регулятор
////////////////////////////////
