Мерседес E-class (универсал). Обзор систем кондиционирования воздуха
Быстрый доступОбщие указания
Придерживайтесь рекомендованных установок,
приведенных на следующих страницах. Иначе
могут запотеть стекла.
Во избежание запотевания стекол:
Система кондиционирования воздуха регулирует
температуру и влажность воздуха в салоне
автомобиля и фильтрует нежелательные
вещества из воздуха.
Система кондиционирования воздуха
функционирует только при работающем
двигателе. Ее оптимальное функционирование
обеспечивается только при закрытых боковых
стеклах и закрытом верхнем люке.
Функция "Режим использования остаточного
тепла двигателя" может быть включена или
выключена только при выключенном зажигании подробнее.
Вверх

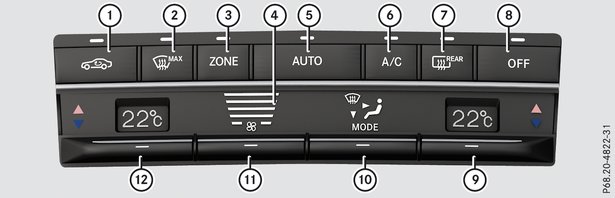

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМАТИК" (2-зональной)![]()
Вверх
Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМАТИК"Автоматизированная система кондиционирования воздуха
Ниже приведены указания и рекомендации по
оптимальному использованию
автоматизированной системы кондиционирования
воздуха "ТЕРМАТИК".
Функция пуска / выключения двигателя ECO
Во время автоматического выключения
двигателя функцией пуска / выключения
двигателя ECO система кондиционирования
воздуха работает лишь с пониженной
мощностью. При необходимости включения
полной мощности системы кондиционирования
воздуха Вы можете выключить функцию пуска /
выключения двигателя ECO с помощью кнопки
ECO подробнее.
Вверх

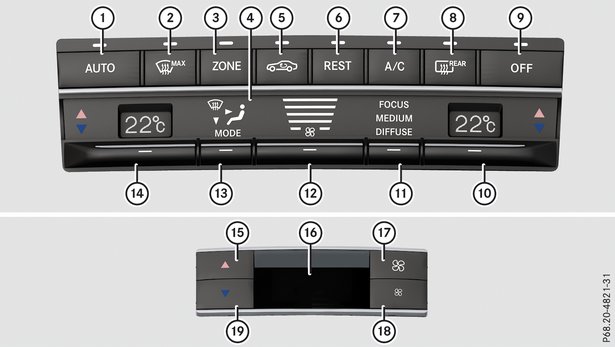

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (3-зональной)![]()
Вверх
Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"Автоматизированная система кондиционирования воздуха
Ниже приведены указания и рекомендации по
оптимальному использованию
автоматизированной системы кондиционирования
воздуха "ТЕРМОТРОНИК".
Функция пуска / выключения двигателя ECO
Во время автоматического выключения
двигателя функцией пуска / выключения
двигателя ECO система кондиционирования
воздуха работает лишь с пониженной
мощностью. При необходимости включения
полной мощности системы кондиционирования
воздуха Вы можете выключить функцию пуска /
выключения двигателя ECO с помощью кнопки
ECO подробнее.
Мерседес E-class (универсал).
Управление системами кондиционирования воздуха
Быстрый доступВключение / выключение системы кондиционирования воздухаОбщие указания
При выключенной системе кондиционирования
воздуха подача и циркуляция воздуха
отключены. Стекла могут запотеть. Поэтому
выключайте систему кондиционирования воздуха
лишь на короткое время.
Включение и выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
Контрольная лампа над кнопкой
Или:
Нажмите на кнопку
Контрольная лампа над кнопкой
Выключение: нажмите на
кнопку
Контрольная лампа над кнопкой
Вверх
Включение или выключение охлаждения с осушением воздухаОбщие указания
При выключении функции "Охлаждение с
осушением воздуха" охлаждение воздуха в
автомобиле в жаркую погоду не производится.
Кроме того, осушение воздуха в автомобиле не
производится. Стекла запотевают быстрее.
Поэтому выключайте функцию "Охлаждение с
осушением воздуха" лишь на короткое время.
Функция "Охлаждение с осушением воздуха"
функционирует только при работающем
двигателе. Охлаждение и осушение воздуха в
автомобиле производится в соответствии с
выбранной температурой.
При включенном режиме охлаждения под днищем
автомобиля может скапливаться конденсат. Это
нормальное явление и не является признаком
дефекта.
Включение и выключение
Включение: нажмите на кнопку
Контрольная лампа над кнопкой
Выключение: нажмите на
кнопку
Контрольная лампа над кнопкой
Проблемы с функцией "Охлаждение с осушением воздуха"
Вверх
Автоматический режим работы системы кондиционирования воздухаОбщие указания
В автоматическом режиме установленная
температура автоматически поддерживается
постоянной. С этой целью производится
автоматическая адаптация температуры
поступающего воздуха, а также подачи и
распределения воздуха.
Автоматический режим функционирует
оптимально при включенной функции
"Охлаждение с осушением воздуха". При
необходимости охлаждение с осушением воздуха
может быть выключено.
При выключении функции "Охлаждение с
осушением воздуха" охлаждение воздуха в
автомобиле в жаркую погоду не производится.
Кроме того, осушение воздуха в автомобиле не
производится. Стекла запотевают быстрее.
Поэтому выключайте функцию "Охлаждение с
осушением воздуха" лишь на короткое время.
Включение и переключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Произведите установку требуемой
температуры.
Включение: нажмите на кнопку
Контрольная лампа над кнопкой
Контрольная лампа над кнопкой
Или:
Контрольная лампа над кнопкой
Вверх
Установка вида режима кондиционирования
Функция "Установка вида режима
кондиционирования" имеется только в
автоматизированной системе кондиционирования
воздуха "ТЕРМОТРОНИК".
Вверх
Установка температурыАвтоматизированная система кондиционирования воздуха "ТЕРМАТИК"
Вы можете устанавливать температуру отдельно
для сторон водителя и переднего пассажира.
Поверните ключ в замке зажигания в
положение 2 подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"![]()
Вы можете устанавливать температуру воздуха
отдельно для стороны водителя и переднего
пассажира, а также для задней части
автомобиля.
Поверните ключ в замке зажигания в
положение 2 подробнее.
Повышение или понижение
температуры в передней части
автомобиля: для установки
температуры нажмите кнопку
Изменяйте температуру только
небольшими шагами. Начинайте с
22
Повышение или понижение температуры
в задней части автомобиля через
переднюю панель управления: нажмите
на кнопку
Контрольная лампа над кнопкой
Изменяйте температуру только
небольшими шагами. Начинайте с
22
Повышение или понижение
температуры в задней части
автомобиля через заднюю панель
управления: нажмите на
кнопку
Изменяйте температуру только
небольшими шагами. Начинайте с
22
Вверх
Установка распределения воздухаПоложения распределения воздуха
Установка распределения воздуха
Поверните ключ в замке зажигания в
положение 2 подробнее.
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": нажимайте на кнопку
установки распределения воздуха
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": нажимайте на кнопку
установки распределения воздуха
Вверх
Установка подачи воздухаАвтоматизированная система кондиционирования воздуха "ТЕРМАТИК"Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"
При недостаточной зарядке аккумуляторной
батареи может произойти снижение
производительности вентилятора. Как только
аккумуляторная батарея будет снова заряжена
в достаточной степени, вентилятор начнет
работать с максимальной производительностью.
Вверх
Включение или выключение функции ZONE
Включение: нажмите на кнопку
Контрольная лампа над кнопкой
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": установка температуры,
произведенная на стороне водителя,
не перенимается для стороны
переднего пассажира.
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": установка
температуры, произведенная на
стороне водителя, не перенимается
для стороны переднего пассажира и
для задней части автомобиля.
Выключение: нажмите на
кнопку
Контрольная лампа над кнопкой
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": установка температуры,
произведенная на стороне водителя,
перенимается для стороны переднего
пассажира.
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": установка
температуры, произведенная на
стороне водителя, перенимается для
стороны переднего пассажира и для
задней части автомобиля.
Вверх
Оттаивание ветрового стекла
Вы можете использовать эту функцию для
оттаивания ветрового стекла или для
устранения запотевания с внутренней стороны
ветрового и боковых стекол.
Выключайте функцию "Оттаивание ветрового
стекла" сразу же после оттаивания и
исчезновения запотевания ветрового стекла.
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
Контрольная лампа над кнопкой
Система кондиционирования воздуха
включает следующие функции:
При недостаточной зарядке аккумуляторной
батареи может произойти снижение
производительности вентилятора. Как только
аккумуляторная батарея будет снова заряжена
в достаточной степени, вентилятор начнет
работать с максимальной производительностью.
Выключение: нажмите на
кнопку
Контрольная лампа над кнопкой
Или:
Нажмите на кнопку
Контрольная лампа над кнопкой
Или:
Вверх
Устранение запотевания стеколЗапотевание стекол изнутри
Включите функцию "Охлаждение с
осушением воздуха"
Включите автоматический режим
Установите боковые дефлекторы в
такое положение, чтобы нагретый
воздух направлялся на боковые
стекла.
Если запотевание стекол
продолжается: включите функцию
"Оттаивание ветрового стекла"
Запотевание стекол снаружи
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": нажимайте на кнопку
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": нажимайте на кнопку
Установите боковые дефлекторы в
такое положение, чтобы воздух не
подавался на боковые стекла.
Вверх
Система обогрева заднего стеклаОбщие указания
Система обогрева заднего стекла потребляет
много электроэнергии. Поэтому выключайте ее
сразу же после исчезновения запотевания. В
противном случае автоматическое отключение
системы обогрева заднего стекла происходит
только через несколько минут.
При недостаточном напряжении бортовой сети
система обогрева заднего стекла может
отключиться.
Включение и выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Нажмите кнопку
Контрольная лампа над кнопкой
Проблемы с системой обогрева заднего стекла
Вверх
Включение или выключение режима рециркуляции воздухаОбщие указания
При проникновении снаружи в автомобиль
неприятных запахов Вы можете временно
прекратить подачу свежего воздуха. В таком
случае производится только рециркуляция
воздуха в автомобиле.
При включении режима рециркуляции воздуха
стекла запотевают быстрее, в особенности при
низкой температуре наружного воздуха. Во
избежание запотевания стекол включайте режим
рециркуляции воздуха только на короткое
время.
Включение и выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
Контрольная лампа над кнопкой
Выключение: нажмите на
кнопку
Контрольная лампа над кнопкой
Вверх
Комфортабельное открывание или комфортабельное закрывание при помощи кнопки режима рециркуляции воздуха
Комфортабельное закрывание: нажмите
на кнопку
Контрольная лампа над кнопкой
Если при комфортабельном закрывании части
тела находятся в зоне закрывания, то
действуйте следующим образом:
Для остановки бокового стекла
нажмите на кнопку
Боковые стекла останавливаются.
Затем для открывания боковых стекол
повторно нажмите на кнопку
Для остановки сдвижного верхнего
люка или панорамной сдвижной панели
крыши нажмите на кнопку
Сдвижной верхний люк или панорамная
сдвижная панель крыши
останавливается.
Затем для открывания сдвижного
верхнего люка или панорамной
сдвижной панели крыши потяните
кнопку
Комфортабельное открывание: нажмите
на кнопку
Контрольная лампа над кнопкой
Вверх
Включение или выключение режима использования остаточного тепла двигателяОбщие указания
Функция "Режим использования остаточного
тепла двигателя" имеется только в
автоматизированной системе кондиционирования
воздуха "ТЕРМОТРОНИК".
После выключения двигателя его остаточного
тепла достаточно для обогрева салона
автомобиля в течение примерно 30 минут.
Продолжительность обогрева зависит от
установленной температуры в салоне.
Включение и выключение
Поверните ключ в замке зажигания в
положение 0 или
выньте подробнее.
Включение: нажмите на кнопку
Контрольная лампа над кнопкой
Выключение: нажмите на
кнопку
Контрольная лампа над кнопкой
Режим использования остаточного тепла двигателя
выключается автоматически:
Вверх
Система отопления независимого действияВажные указания по технике безопасности
Система отопления независимого действия и
место вывода отработавших газов находятся
перед правым передним колесом.
Система отопления независимого действия
нагревает воздух внутри автомобиля до
установленной температуры независимо от
отходящего тепла работающего двигателя.
Система отопления независимого действия
работает на топливе, поступающем
непосредственно из топливного бака
автомобиля. Поэтому для нормального
функционирования системы отопления
независимого действия топливный бак должен
быть заполнен как минимум до уровня
минимального резерва.
Система отопления или вентиляции
независимого действия автоматически
адаптируется к изменениям температуры
наружного воздуха и погодным условиям.
Поэтому возможны переключения системы с
режима вентиляции на режим отопления и с
режима отопления на режим вентиляции.
Система отопления независимого действия
автоматически выключается через 50 минут.
Продолжительность ее работы Вы можете
изменить. Для этого обратитесь в
специализированную мастерскую с
квалифицированным персоналом.
Система вентиляции независимого действия не
производит охлаждение воздуха в автомобиле
ниже температуры наружного воздуха.
Перед включением
Поверните ключ в замке зажигания в
положение 2 подробнее.
Произведите установку требуемой
температуры.
Включение системы отопления независимого
действия или системы вентиляции независимого
действия также возможно при ручной
регулировке системы кондиционирования
воздуха. При установке автоматического
режима достигается оптимальный микроклимат в
салоне. Установите температуру 22
Включение или выключение системы отопления
независимого действия или системы вентиляции
независимого действия можно производить
через кнопки на центральной консоли или
через устройство дистанционного управления.
С помощью бортового компьютера Вы можете
установить до трех значений времени отъезда
и одно из них предварительно выбрать подробнее.
Включение или выключение системы отопления независимого действия или системы вентиляции независимого действия через центральную консоль
![]()
Включение системы отопления
независимого действия или системы
вентиляции независимого действия: нажмите
на кнопку
Красная или синяя контрольная лампа
на кнопке
Выключение системы отопления
независимого действия или системы
вентиляции независимого действия: нажмите
на кнопку
Красная или синяя контрольная лампа
на кнопке
Включение или выключение системы отопления независимого действия или системы вентиляции независимого действия через устройство дистанционного управленияОбщие указания
В комплектацию автомобиля входит одно
устройство дистанционного управления.
Возможно оснащение автомобиля еще двумя
дополнительными устройствами дистанционного
управления. Для получения дальнейшей
информации обратитесь в специализированную
мастерскую с квалифицированным персоналом.
Храните устройство дистанционного управления
системой отопления независимого действия
так, чтобы система отопления независимого
действия не могла непроизвольно включиться.
Следите за тем, чтобы устройство
дистанционного управления системой отопления
независимого действия хранилось в
недоступном для детей месте.
Радиус действия пульта дистанционного управления
составляет примерно 300 м . Радиус действия
уменьшается:
Если элемент питания пульта дистанционного
управления имеет слабый заряд, то на дисплее
слева отображается символ пустого элемента
питания. Замените элемент питания пульта
дистанционного управления и соблюдайте при
замене элемента питания важные указания по
технике безопасности подробнее.
Включение и выключение системы отопления независимого действия или системы вентиляции независимого действия![]()
Включение: нажмите и
удерживайте кнопку
На дисплее устройства дистанционного
управления индицируется ON
(Вкл.) .
Выключение: нажмите и
удерживайте кнопку
На дисплее устройства дистанционного
управления индицируется OFF
(Выкл.) .
Проверка состояния системы отопления независимого действия или системы вентиляции независимого действия
Коротко нажмите на кнопку
Если двигатель после запуска еще не достиг
своей рабочей температуры, время работы
системы отопления независимого действия
продлевается. Система отопления независимого
действия продолжает работать до тех пор,
пока двигатель не достигнет рабочей
температуры. В этом случае на дисплее пульта
дистанционного управления отображается
символ
Установка времени отъезда
Перед установкой времени отъезда убедитесь,
что в автомобиле правильно установлено время
(см. отдельное руководство по эксплуатации).
В противном случае система отопления
независимого действия может включиться в
неправильное время и, возможно, в не
предназначенном для этого месте стоянки. При
установке времени отъезда соблюдайте важные
указания по технике безопасности подробнее.
Коротко нажмите на кнопку
Нажимайте на кнопку
Одновременно нажмите на кнопки
Мигает символ
Установите при помощи кнопок
Одновременно нажмите на кнопки
Новое время отъезда введено в
память.
Активирование установленного времени отъезда
Коротко нажмите на кнопку
Нажимайте на кнопку
Нажмите на кнопку
На дисплее появляется символ
Деактивирование установленного времени отъезда
Коротко нажмите на кнопку
На дисплее появляется состояние
системы отопления независимого
действия.
Нажмите на кнопку
На дисплее появляется первое
введенное в память время отъезда.
Нажмите на кнопку
На дисплее устройства дистанционного
управления индицируется OFF
(Выкл.) .
Замена элемента питания устройства дистанционного управленияВажные указания по технике безопасностиЗамена элемента питания![]()
Если элемент питания требует замены, то на
дисплее слева отображается символ пустого
элемента питания. Для замены элемента
питания Вам необходима литиевый элемент
питания типа CR2450.
При помощи острого предмета нажмите
в выемку
Сдвиньте крышку элемента питания
Выньте старый элемент питания
Вставьте новый элемент питания
надписью вверх.
Сдвиньте крышку элемента питания
Проверьте управление функциями
системы отопления независимого
действия автомобиля при помощи
устройства дистанционного
управления.
Проблемы с системой отопления независимого действия или системой вентиляции независимого действия
Mercedes-Benz E-class (универсал).
Установка вентиляционных дефлекторов
Быстрый доступВажные указания по технике безопасности
Для беспрепятственной подачи в автомобиль
свежего воздуха через вентиляционные дефлекторы
учитывайте следующие указания:
Вверх
Установка средних дефлекторов![]()
Открывание или закрывание: поверните
регуляторы
Вверх
Установка боковых дефлекторов![]()
Открывание или закрывание: поверните
регулятор
Вверх
Установка вентиляционного дефлектора в вещевом ящике![]()
При включенной системе кондиционирования
воздуха вещевой ящик можно вентилировать,
например, для охлаждения содержимого. Объем
подачи воздуха зависит от выбранных
установок подачи и распределения воздуха.
Открывание или закрывание: поверните
регулятор
Вверх
Установка дефлекторов в задней части автомобиляУстановка средних дефлекторов в задней части автомобиля![]()
Открывание или закрывание: поверните
регулятор
Установка боковых дефлекторов в задней части автомобиля![]()
Открывание или закрывание: поверните
регулятор
////////////////////////////////
содержание .. 20 21 22 23 24 25 26 27 28 29 ..
|
|
|
