Мерседес W245. Автоматизированный отопитель

Назначение

БУ HAU (N18) управляет функциями вентиляции и отопления салона автомобиля и обогревом заднего стекла. БУ HAU (N18) соединен с шиной данных салона CAN-B.

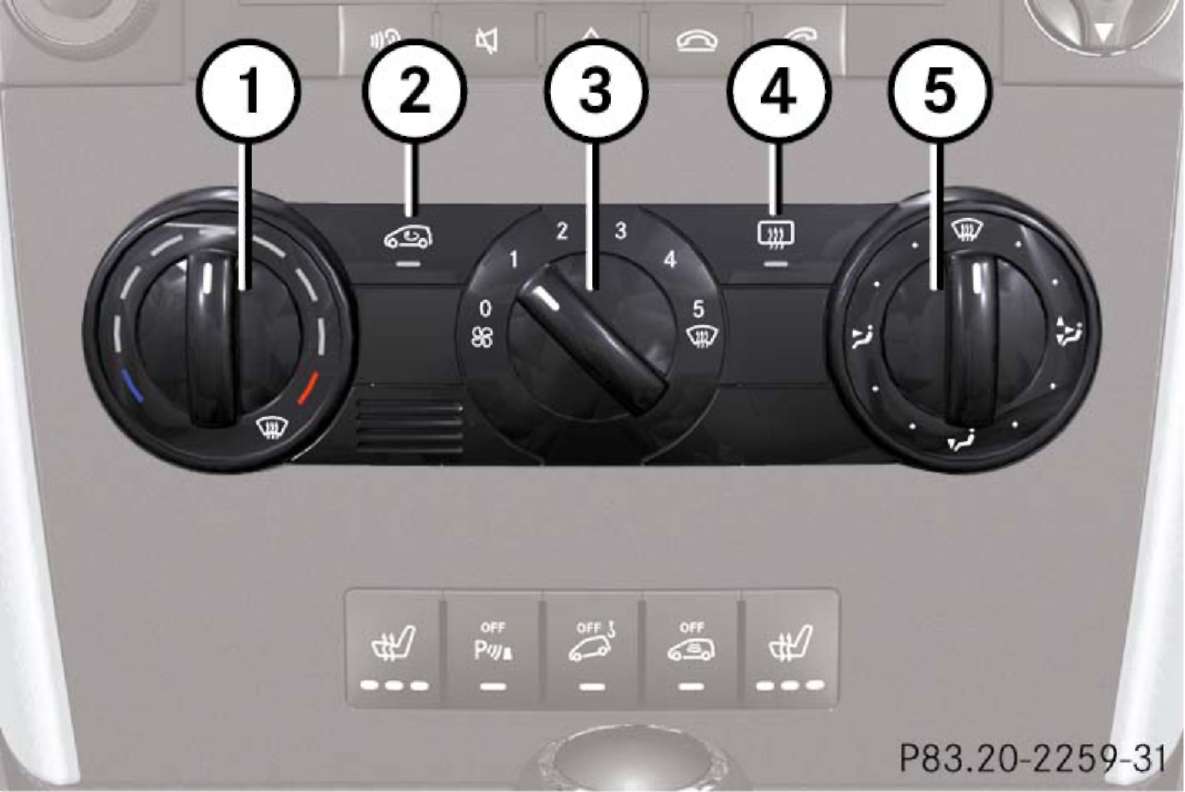

БУ HAU (N18) управляет следующими функциями:

1 - Выбор температуры салона

2 - Режим циркуляции воздуха внутри салона

3 - Ручной режим регулирования производительности вентилятора

4 - Обогрев заднего стекла

5 - Ручной режим распределения потоков воздуха

БУ HAU (N18) управляет следующими функциями:

=> Непосредственно: Установочным механизмом заслонки циркуляции воздуха внутри салона, электродвигателем вентилятора через входные сопротивления электродвигателя вентилятора, светодиодом системы распознавания занятости сиденья и светодиодом выключателя аварийной световой сигнализации.

=> Через CAN-B: обогреваемым задним стеклом.

=> Через Local Interconnect Network (LIN): PTC-подогреватель (для автомобилей с двигателем 640).









Климатическая система KLA

Назначение

БУ KLA (N22) управляет функциями поддержания климата в салоне автомобиля. БУ KLA (N22) соединен с шиной данных салона CAN-B.

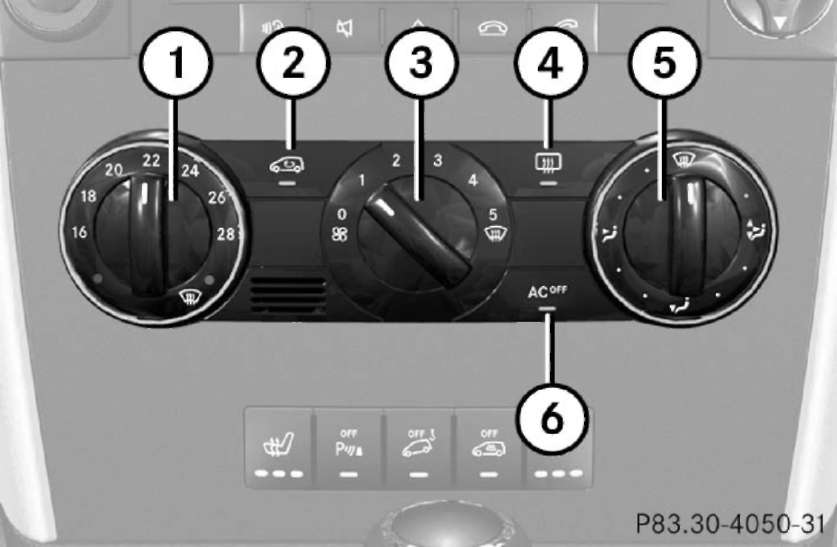

БУ KLA (N22) управляет следующими функциями:

1 - Выбор температуры салона

2 - Режим циркуляции воздуха внутри салона

3 - Ручной режим регулирования производительности вентилятора

4 - Обогрев заднего стекла

5 - Ручной режим распределения потоков воздуха

6 - Включение и выключение компрессора кондиционера

БУ KLA (N22) управляет следующими функциями: Непосредственно: Электродвигателем вентилятора через входные сопротивления электродвигатель вентилятора, компрессором кондиционера, установочным механизмом заслонки циркуляции воздуха внутри салона, светодиодом системы распознавания занятости сиденья и светодиодом выключателя аварийной световой сигнализации

Через Local Interconnect Network (LIN): установочным электродвигателем механизма заслонки смешивания воздуха и PTC-подогревателем (только для автомобилей с двигателем 640).

Через CAN-B: Обогреваемое заднее стекло и электрический вытяжной вентилятор двигателя и климатической установки. БУ KLA (N22) считывает следующие сигналы:

Непосредственно: Датчик температуры испарителя, датчик точки росы, датчик давления хладагента. Через CAN-B: Датчик температуры указателя температуры наружного воздуха.

БУ KLA (N22) считывает и передает по шине данных CAN-B следующие сигналы: Сигналы от БУ верхней панели управления, обогрева переднего сиденья слева и справа или системы Parktronic- (PTS) или системы EDW, сигналы выключателя аварийной световой сигнализации
