Мерседес Бенц W463. Снятие и установка датчика угла поворота рулевого колеса



Мерседес Бенц W463. Снятие и установка датчика угла поворота рулевого колеса

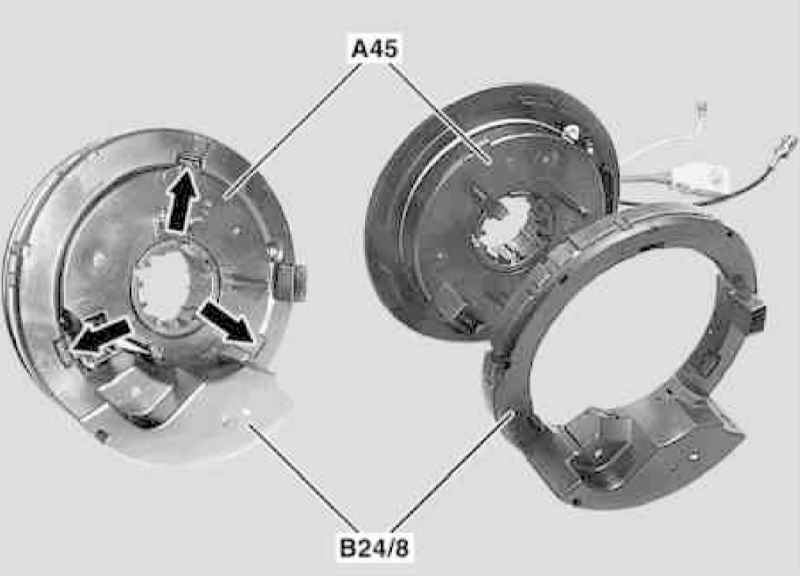

Детали установки датчика угла поворота рулевого колеса на моделях выпуска по 30.06.02

11.4.9 Снятие и установка датчика угла поворота рулевого колеса Mercedes-Benz W463

А45 — Контактный кабельный барабан

В24/8 — Датчик угла поворота рулевого колеса

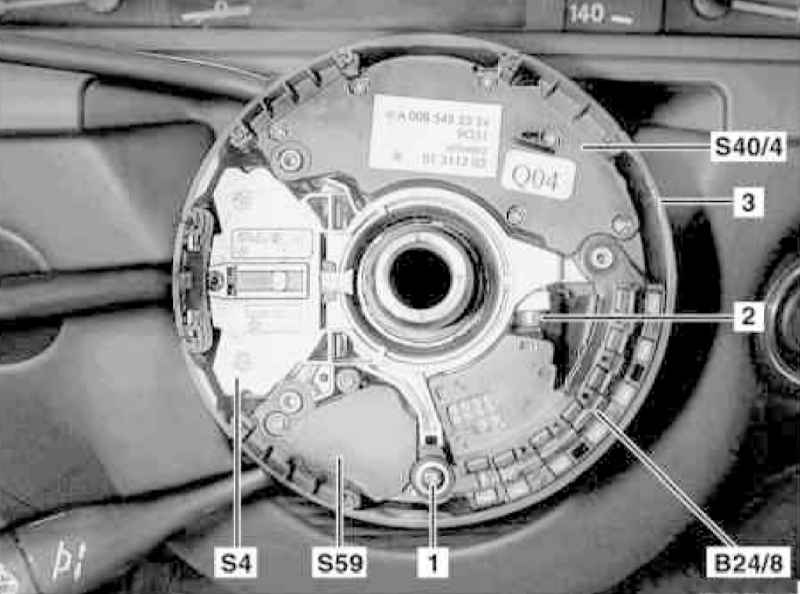

Детали установки датчика угла поворота рулевого колеса на моделях выпуска с 01.07.02

11.4.9 Снятие и установка датчика угла поворота рулевого колеса Mercedes-Benz W463

1 — Болт
3 — Модуль подрулевых переключателей

В24/8 — Датчик угла поворота рулевого колеса

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поверните рулевое колесо в прямолинейное положение.
  2. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).

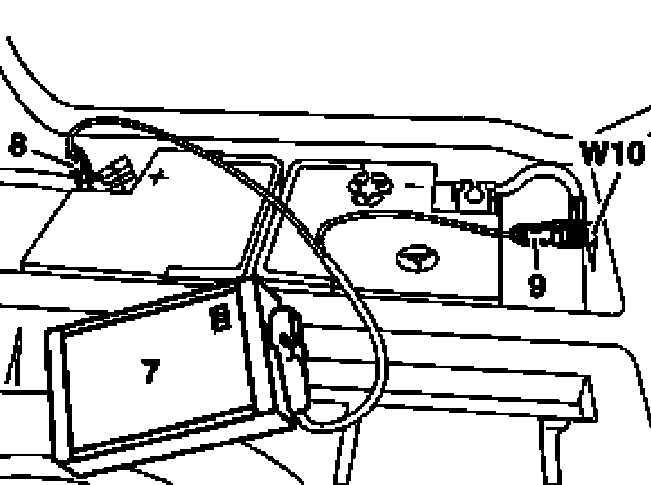

  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
11.4.9 Снятие и установка датчика угла поворота рулевого колеса Mercedes-Benz W463
  1. Снимите рулевое колесо (см. Раздел Снятие и установка рулевого колеса).
  2. Снимите контактный кабельный барабан (А45) (см. Раздел Снятие и установка контактного кабельного барабана рулевого колеса).
  3. На моделях выпуска по 30.06.02 отожмите вверх фиксаторы, одновременно, путем несильного надавливания, отделяя барабан (А45) от датчика угла поворота (В24/8).
  4. На моделях выпуска с 01.07.02 выверните болт (1) и снимите датчик (В24/8) с барабана (А45).
  5. Установка производится в обратном порядке, - проследите за правильностью сочленения и надежностью фиксации компонентов.
  6. При соответствующей комплектации деактивируйте сервисный режим системы TELE AID.
  7. Активируйте датчик (В24/8), запустив двигатель и несколько раз повернув рулевое колесо от упора до упора.
  8. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
