Мерседес Бенц W463. Снятие и установка конденсатора системы К/В



Мерседес Бенц W463. Снятие и установка конденсатора системы К/В

Все уплотнительные элементы подлежат замене в обязательном порядке!

Бензиновые модели

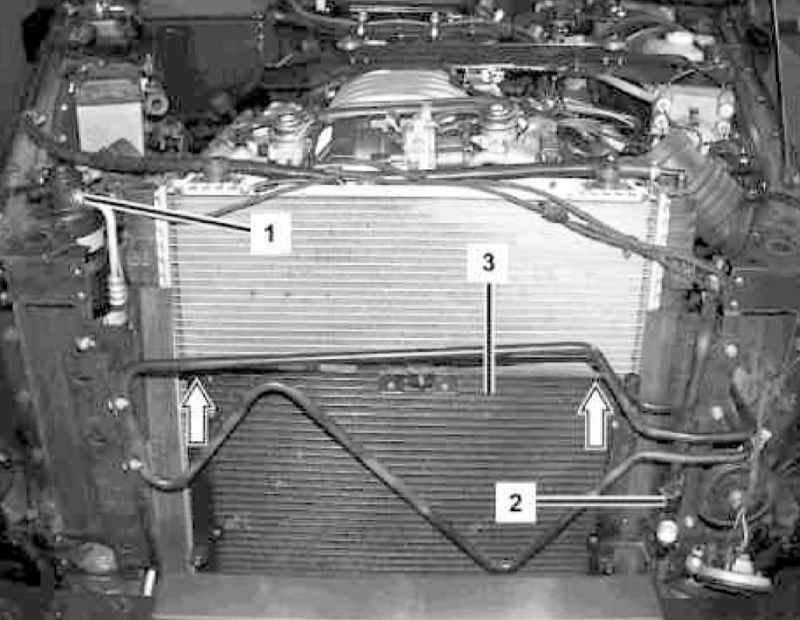

Детали установки конденсатора К/В на бензиновых моделях (с кодом Н02)

5.2.17 Снятие и установка конденсатора системы К/В Mercedes-Benz W463

1 — Рефрижераторная линия к ресиверу-осушителю
2 — Рефрижераторная линия к конденсатору

3 — Конденсатор

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите вспомогательную вентиляторную сборку (см. Раздел Снятие и установка вспомогательной вентиляторной сборки).
  2. В условиях специализированной СТО произведите разрядку системы К/В.
  3. Отсоедините рефрижераторные линии от ресивера-осушителя (1) и конденсатора (2), - приготовьте сменные уплотнительные кольца.
  4. Потянув в указанном на снимке стрелкой направлении, снимите конденсатор (3), - постарайтесь не повредить пластины теплообменника.
  5. Установка производится в обратном порядке.
  6. В заключение запустите двигатель на холостые обороты и приблизительно на 4 минуты включите кондиционер на максимальную хладопроизводительность, - температура воздуха, подаваемого в салон через дефлекторы центрального воздуховода панели приборов, не должна опуститься ниже значения +5°С.
  7. Удостоверьтесь в отсутствии признаков развития утечек из тракта системы К/В, проверьте исправность функционирования системы.

Дизельные модели

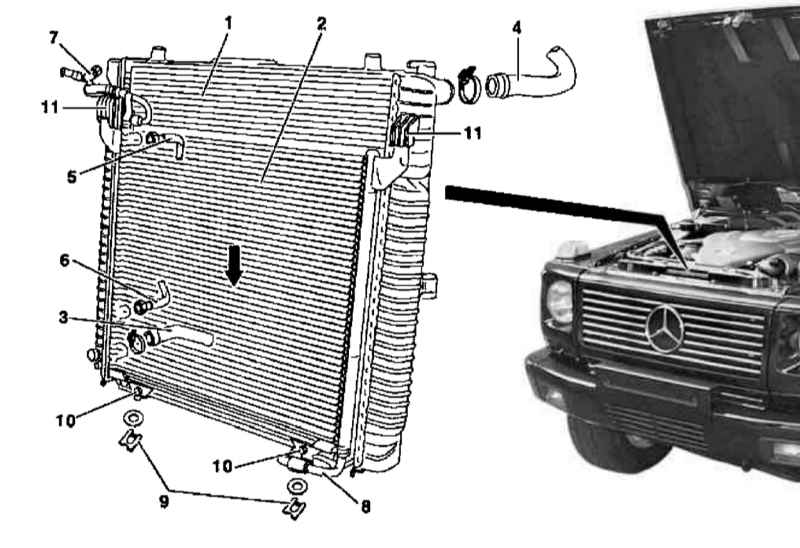

Детали установки конденсатора К/В на дизельных моделях (М628)

5.2.17 Снятие и установка конденсатора системы К/В Mercedes-Benz W463

1 — Радиатор системы охлаждения
2 — Конденсатор
3, 4 — Линии охладительного тракта
5, 6 — Линии ATF

7, 8 — Рефрижераторные линии
9 — Фиксаторы
10 — Болты
11 — Элементы крепления конденсатора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Конденсатор (2) снимается в сборе с радиатором системы охлаждения (1), - см. Раздел Снятие и установка радиатора системы охлаждения.
  2. В случае необходимости выверните болты (10) и, потянув в указанном на снимке стрелкой направлении, высвободите конденсатор (2) из крепежных элементов (11), - постарайтесь не повредить пластины теплообменников.
  3. Установка производится в обратном порядке.
  4. В заключение проверьте тракты систем охлаждения и кондиционирования воздуха на наличие признаков развития утечек, удостоверьтесь в исправности функционирования К/В.
