Мерседес Бенц W463. Снятие и установка дополнительного отопителя STH (при соответствующей комплектации)



Мерседес Бенц W463. Снятие и установка дополнительного отопителя STH (при соответствующей комплектации)

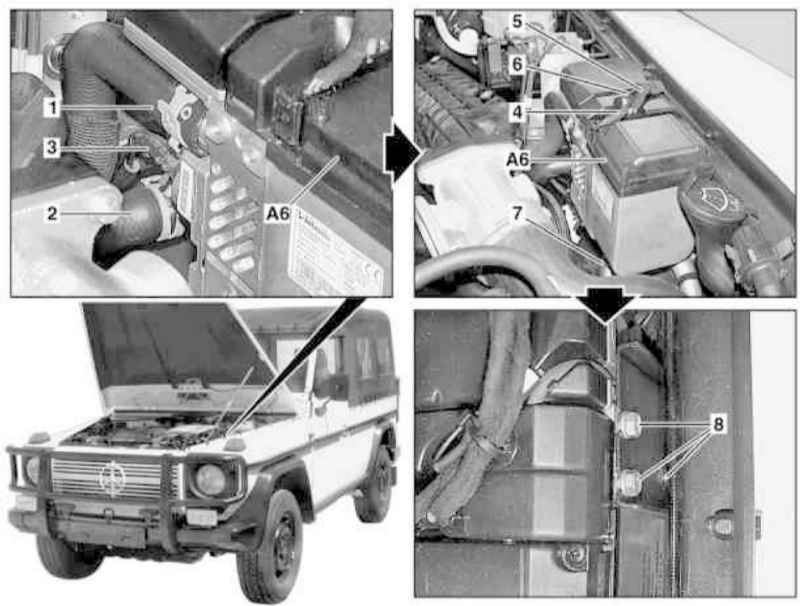

Детали установки дополнительного отопителя (модели 463.250/323, код Н12)

5.1.13 Снятие и установка дополнительного отопителя STH (при соответствующей комплектации) Mercedes-Benz W463

1 — Выпускной шланг охладительного тракта
2 — Впускной шланг охладительного тракта
3 — Топливная линия
4, 5 — Муфты

6 — Бандажи
7 — Выпускная труба
8 — Крепежные болты
А6 — Блок дополнительного отопителя (STH)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и установите его на подпорки.
  2. Снимите защиту картера.
  3. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
  4. Отсоедините впускной (2) и выпускной (1) шланги охладительного тракта от сборок отопителя STH и водяного насоса.
  5. Отсоедините от сборки отопителя STH (А6) топливную линию (3), - приготовьтесь к сбору проливаемого горючего.
  6. Отпустив бандажи (6), рассоедините муфты (4 и 5) электропроводки, - бандажные ленты подлежат замене в обязательном порядке.
  7. Отсоедините от отопителя STH (А6) выпускную трубу (7).
  8. Выверните крепежные болты (8) и снимите сборку дополнительного отопителя STH (А6).
  9. Снимите циркуляционный насос (см. Раздел Снятие и установка циркуляционного насоса дополнительного отопителя STH (при соответствующей комплектации)).
  10. Установка производится в обратном порядке.
  11. В заключение удалите из тракта системы охлаждения воздух и проверьте соответствующие компоненты на наличие признаков развития утечек.
  12. Запустите дополнительный отопитель и удостоверьтесь в исправности его функционирования, - если отопитель отключается автоматически до достижения температурой охлаждающей жидкости нормального рабочего значения и не может быть запущен повторно, следовательно в системе срабатывает ложная блокировка, - отгоните автомобиль на СТО Mercedes-Benz для проведения подробной диагностики с применением считывателя STAR DIAGNOSIS (6511 1801 00).
