Мерседес Бенц W463. Ремень



Мерседес Бенц W463. Ремень

Бензиновые модели (М112/113)

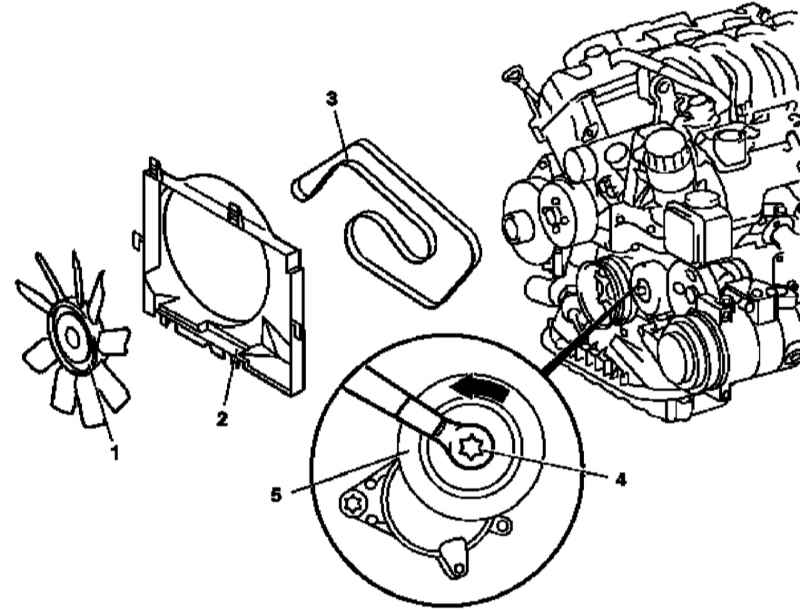

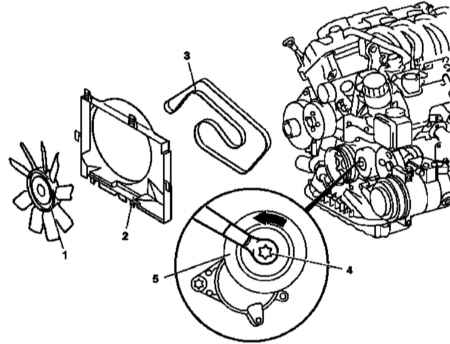

Детали установки ремня привода вспомогательных агрегатов на бензиновых моделях (М112/113)

4.3 Ремень Mercedes-Benz W463

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите вентиляторную сборку (1 и 2) (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
  2. Развернув шпильку (4) натяжного ролика (5) против часовой стрелки, ослабьте ремень (3) и заблокируйте ролик при помощи стержня диаметром 5 мм.
  3. Снимите ремень и внимательно изучите его состояние (см. Главу Текущий уход и обслуживание). В случае необходимости произведите замену.
  4. Установка производится в обратном порядке, - начинайте посадку ремня с натяжного ролика и действуйте в порядке указанной на иллюстрации нумерации. Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

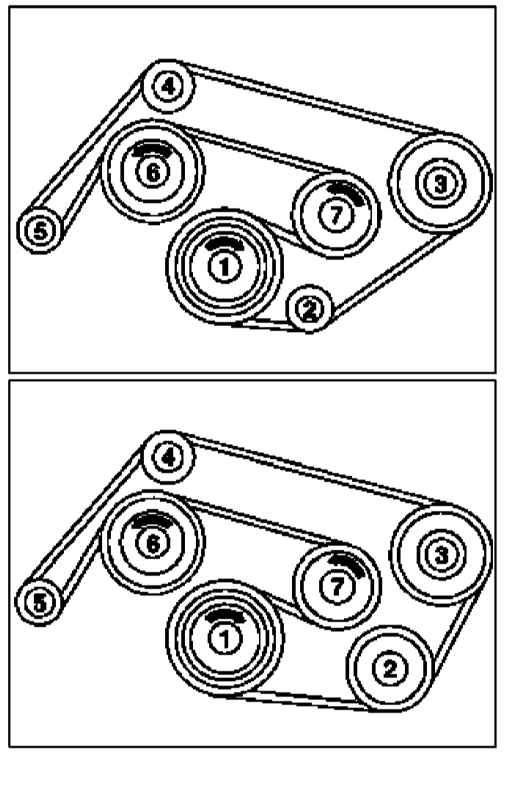

Схема прокладки и порядок посадки на шкивы 6-реберного ремня привода вспомогательных агрегатов двигателей М112/113

4.3 Ремень Mercedes-Benz W463

Вверху — Модели без К/В
Внизу — Модели с К/В
1 — Шкив коленчатого вала
2 — Направляющий шкив 2/шкив компрессора К/В
3 — Шкив рулевого насоса

4 — Направляющий шкив
5 — Шкив генератора
6 — Шкив водяного насоса и вентилятора системы охлаждения
7 — Натяжной ролик

Дизельные модели

М612

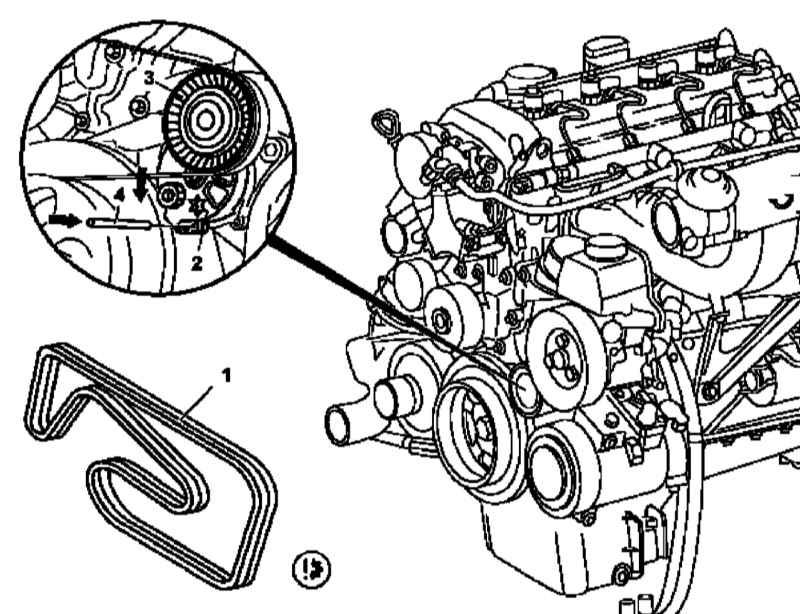

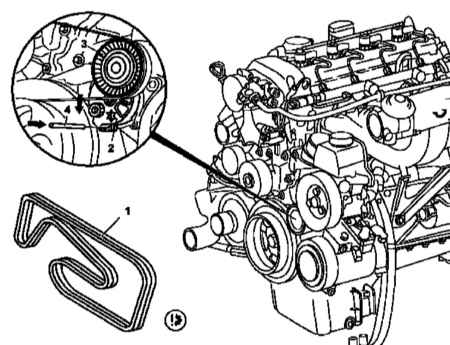

Детали установки ремня привода вспомогательных агрегатов на дизельных моделях, оборудованных двигателем М612

4.3 Ремень Mercedes-Benz W463

3 — Натяжной ролик


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
  2. Развернув натяжитель (2) и заблокировав его штифтом (4), ослабьте, затем снимите приводной ремень (1).
  3. Изучите состояние ремня (см. Главу Текущий уход и обслуживание), в случае необходимости произведите его замену.
  4. Установка производится в обратном порядке, - начинайте посадку ремня с натяжного ролика (см. иллюстрацию ниже). Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

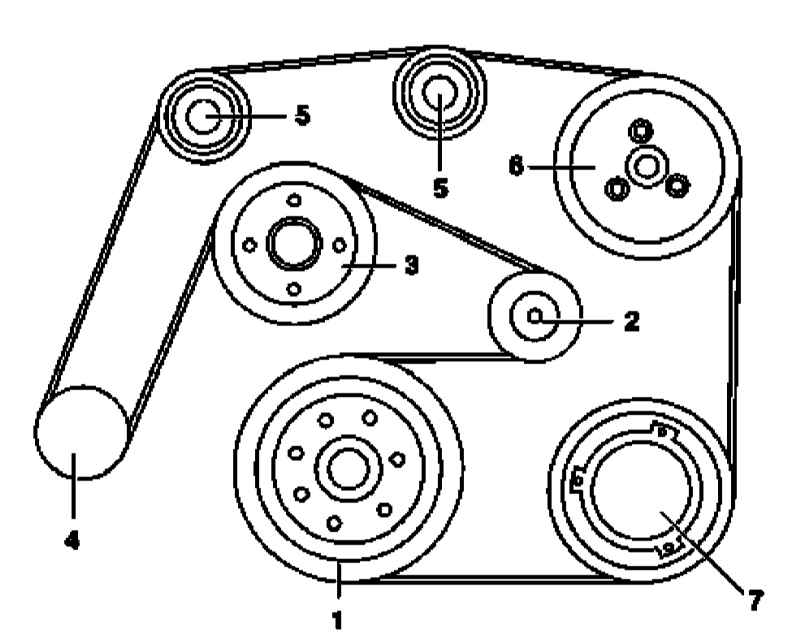

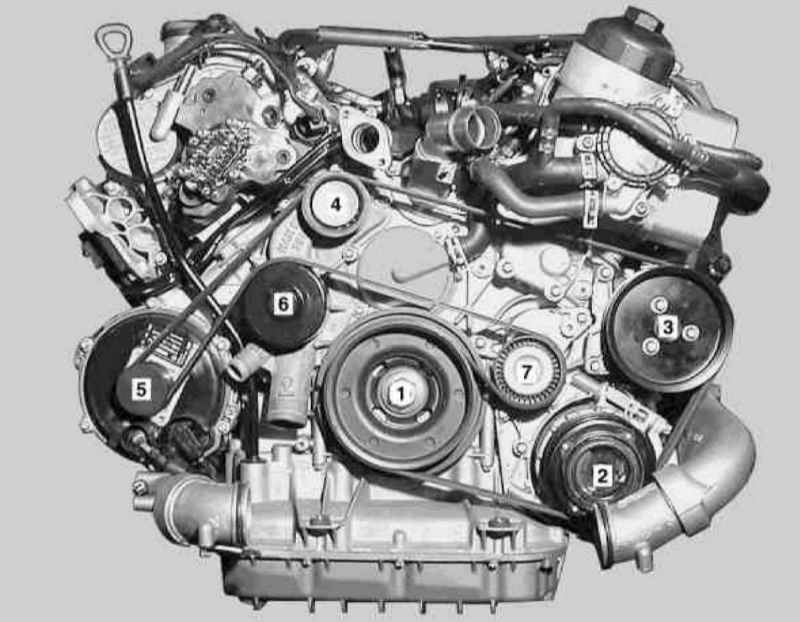

Схема прокладки ремня привода вспомогательных агрегатов двигателя М612

4.3 Ремень Mercedes-Benz W463

1 — Шкив коленчатого вала
2 — Натяжной ролик
3 — Шкив водяного насоса и вентилятора системы охлаждения
4 — Шкив генератора

5 — Направляющие шкивы
6 — Шкив рулевого насоса
7 — Шкив компрессора К/В

М628

4.3 Ремень Mercedes-Benz W463

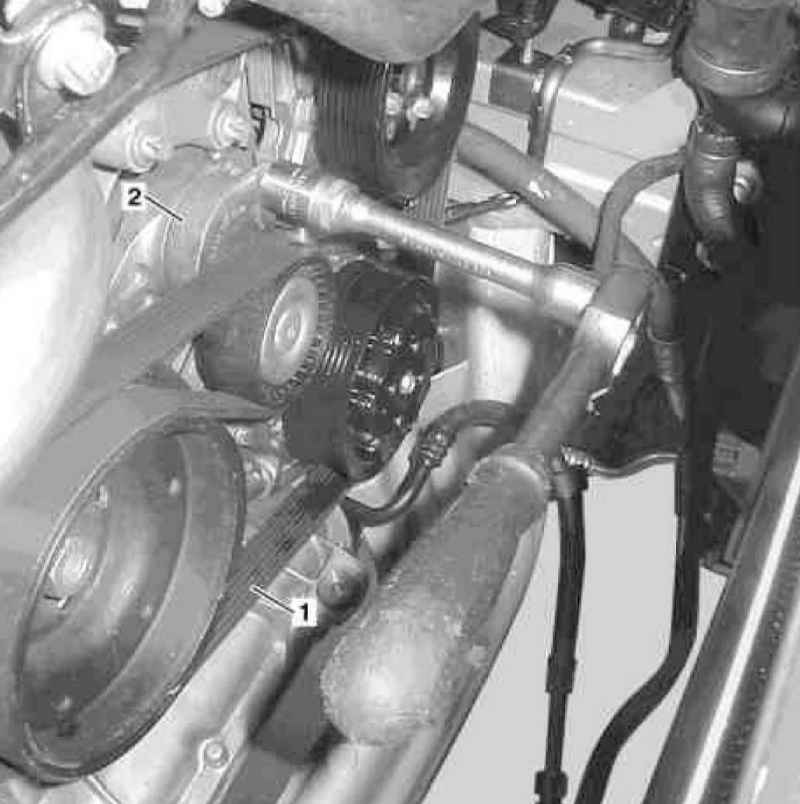

Детали установки ремня привода вспомогательных агрегатов на дизельных моделях, оборудованных двигателем М628


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите кожух вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
  2. Установите экран защиты радиатора/конденсатора системы кондиционирования воздуха (металлический или пластмассовый лист размерами порядка 400x680x1 мм).
  3. Снимите промежуточный охладитель системы турбонаддува (Intercooler) (см. Главу Системы питания и выпуска отработавших газов).
  4. Развернув натяжитель (2) по часовой стрелке, ослабьте ремень (1) и снимите его с двигателя.
  5. Изучите состояние ремня (см. Главу Текущий уход и обслуживание), в случае необходимости произведите его замену.
  6. Установка производится в обратном порядке, - начинайте посадку ремня с натяжного ролика (см. иллюстрацию ниже). Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

Схема прокладки ремня привода вспомогательных агрегатов двигателя М612

4.3 Ремень Mercedes-Benz W463

1 — Шкив коленчатого вала
2 — Шкив компрессора К/В
3 — Шкив рулевого насоса
4 — Направляющий шкив

5 — Шкив генератора
6 — Шкив водяного насоса
7 — Промежуточный ролик

Натяжитель

Бензиновые модели (М112/113)

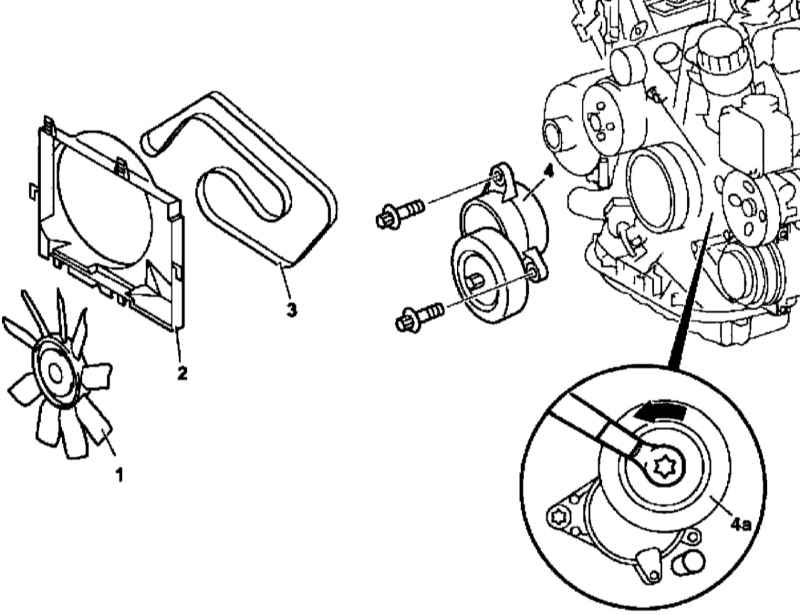

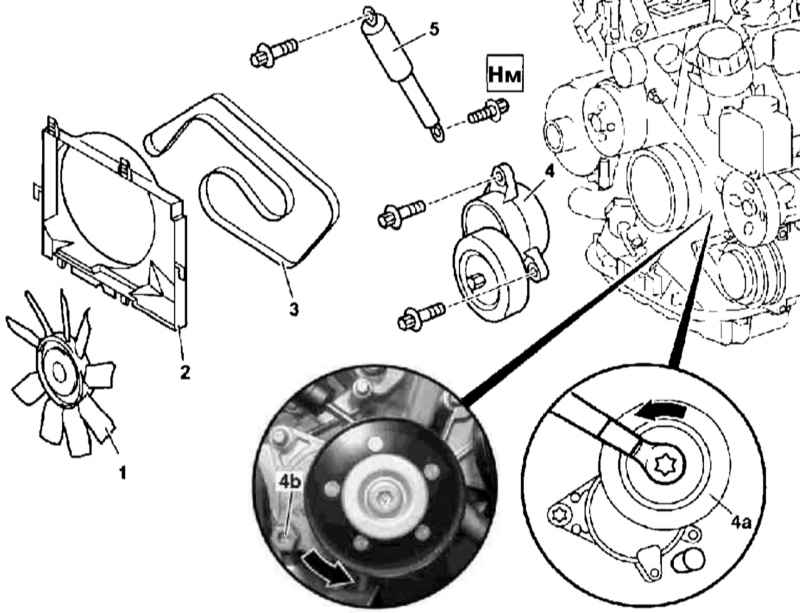

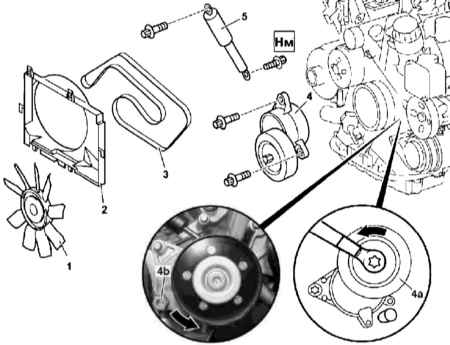

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов на бензиновых моделях (М112/113)

4.3 Ремень Mercedes-Benz W463

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите приводной ремень (3) (см. выше).
  2. Разверните натяжной ролик (4а) против часовой стрелки и зафиксируйте его при помощи стержня диаметром 5 мм.
  3. Вывернув самонарезные крепежные винты, снимите натяжитель (4) с крышки привода ГРМ.
  4. Установка производится в обратном порядке.

Дизельные модели

М612

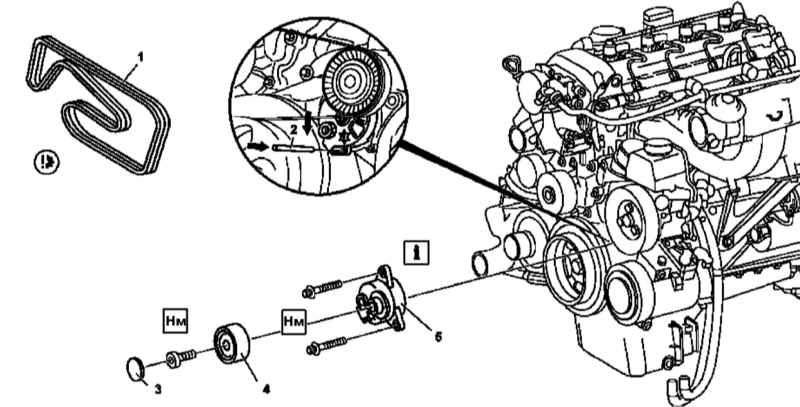

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов двигателя М612

4.3 Ремень Mercedes-Benz W463

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите приводной ремень (см. выше).
  2. Вывернув крепежный болт снимите со сборки натяжителя (5) натяжной ролик (4).
  3. Извлеките штифт (2), фиксирующий натяжитель (5) и, вывернув крепежные болты, снимите последний с крышки привода ГРМ.
  4. Установка производится в обратном порядке.

М628

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов двигателя М628

4.3 Ремень Mercedes-Benz W463

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите промежуточный охладитель системы турбонаддува (Intercooler) (1) (см. Главу Системы питания и выпуска отработавших газов).
  2. Снимите приводной ремень (2) (см. выше).
  3. Выверните крепежные винты (4), - доступ к винту откроется через выборку в шкиве (5) при проворачивании двигателя в нормальном направлении, - и снимите натяжитель (3).
  4. Установка производится в обратном порядке.
