Мерседес Бенц W463. Панель приборов и центральная консоль - общая информация



Мерседес Бенц W463. Панель приборов и центральная консоль - общая информация

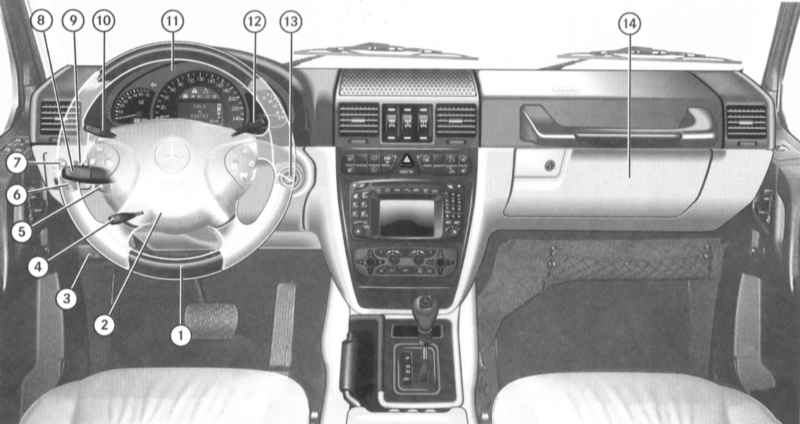

Схема расположения компонентов управления на панели приборов и рулевой колонке

2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463

1 — Многофункциональное рулевое колесо
2 — Панель кнопки активации звукового сигнала
3 — Рычаг отпускания защелки замка капота
4 — Рычаг регулировки положения рулевой колонки
5 — Переключатель регулировки наклона оптических осей фар
6 — Переключатель выбора режима функционирования ходовых огней (Вкл/габариты/ближний свет)
7 — Переключатель регулировки положения дверных зеркал заднего вида
8 — Комбинированный подрулевой переключатель (активация указателей поворотов, стеклоочистителей и переключение режимов функционирования фар - ближний/дальний)

9 — Выключатель фароочистителей
10 — Управляющий переключатель темпостата/системы переменного ограничения скорости Speedtronic
11 — Комбинация приборов
12 — Рычаг системы Linguatronic
13 — Выключатель зажигания/замок блокировки рулевой колонки
14 — Вещевой ящик

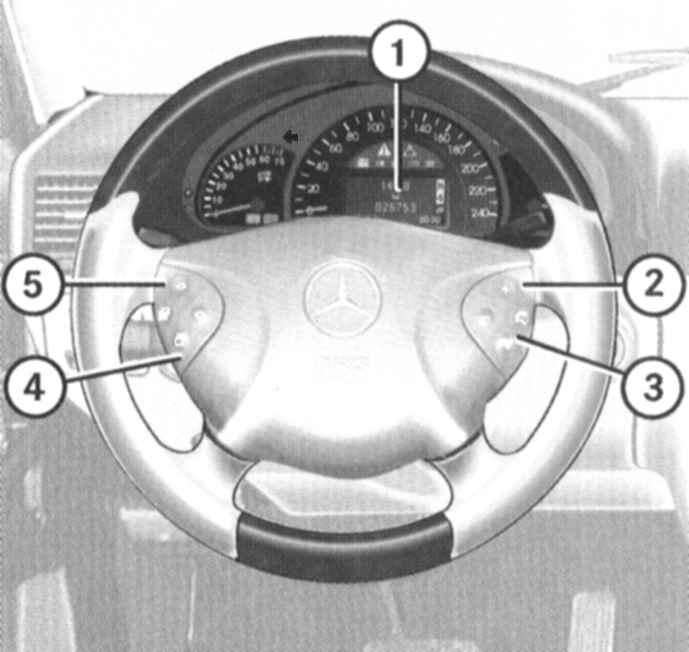

Схема расположения компонентов управления на многофункциональном рулевом колесе

2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463

1 — Многофункциональный дисплей бортового компьютера
2 — Выбор подразделов меню/регулировка громкости
2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463 — Назад/тише
2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463 — Вперед/громче
3 — Управление телефоном
2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463 — Прием вызова
2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463 — Окончание разговора

4 — Переход от одного раздела меню к другому
2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463 — Вперед
2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463 — Назад
5 — Переключение в пределах одного раздела
2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463 — Вперед
2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463 — Назад

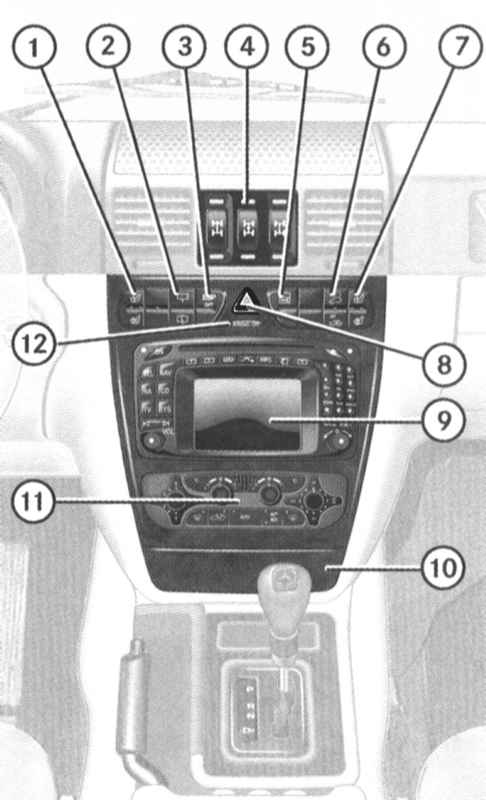

Схема расположения компонентов управления на консольной секции панели приборов

2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463

1 — Выключатели двух режимов обогрева водительского сиденья
2 — Выключатели очистителя и омывателя заднего стекла
3 — Выключатель противозаносной системы (ESP)
4 — Выключатели блокировки дифференциалов
5 — Выключатели единого замка
6 — Выключатели режимов защиты от буксировки и ультразвукового сканирования противоугонной системы
7 — Выключатели двух режимов обогрева правого переднего сиденья

8 — Выключатель аварийной сигнализации
9 — Панель управления аудиосистемы/совмещенной аудио-телефонно-навигационный системы COMAND
10 — Пепельница с прикуривателем
11 — Панель управления автоматизированной системы кондиционирования воздуха (Termatic)
12 — Контрольная лампа отключения пассажирской подушки безопасности (AIRBAG-OFF)

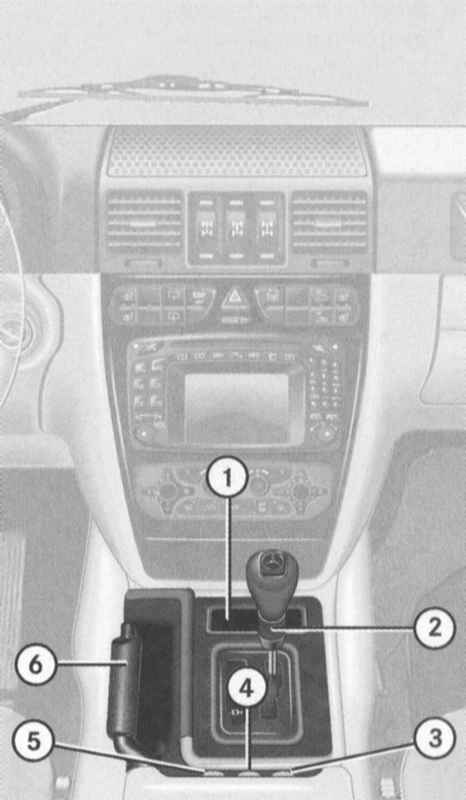

Схема расположения компонентов управления АТ на центральной консоли

2.3.2 Панель приборов и центральная консоль - общая информация Mercedes-Benz W463

1 — Карман для мелочи + контрольная лампа влагоотделителя системы питания (на рисунке не видна)
2 — Рычаг селектора АТ
3 — Выключатель системы отопления/вентиляции салона независимого действия (при соответствующей комплектации)

4 — Выключатель дополнительной системы отопления (только дизельные модели)
5 — Переключатель раздаточной коробки
6 — Рычаг взведения стояночного тормоза
