Мерседес Бенц Спринтер. Снятие и установка рычага переключения передач

7.2.4 Снятие и установка рычага переключения передач Mercedes-Benz Sprinter

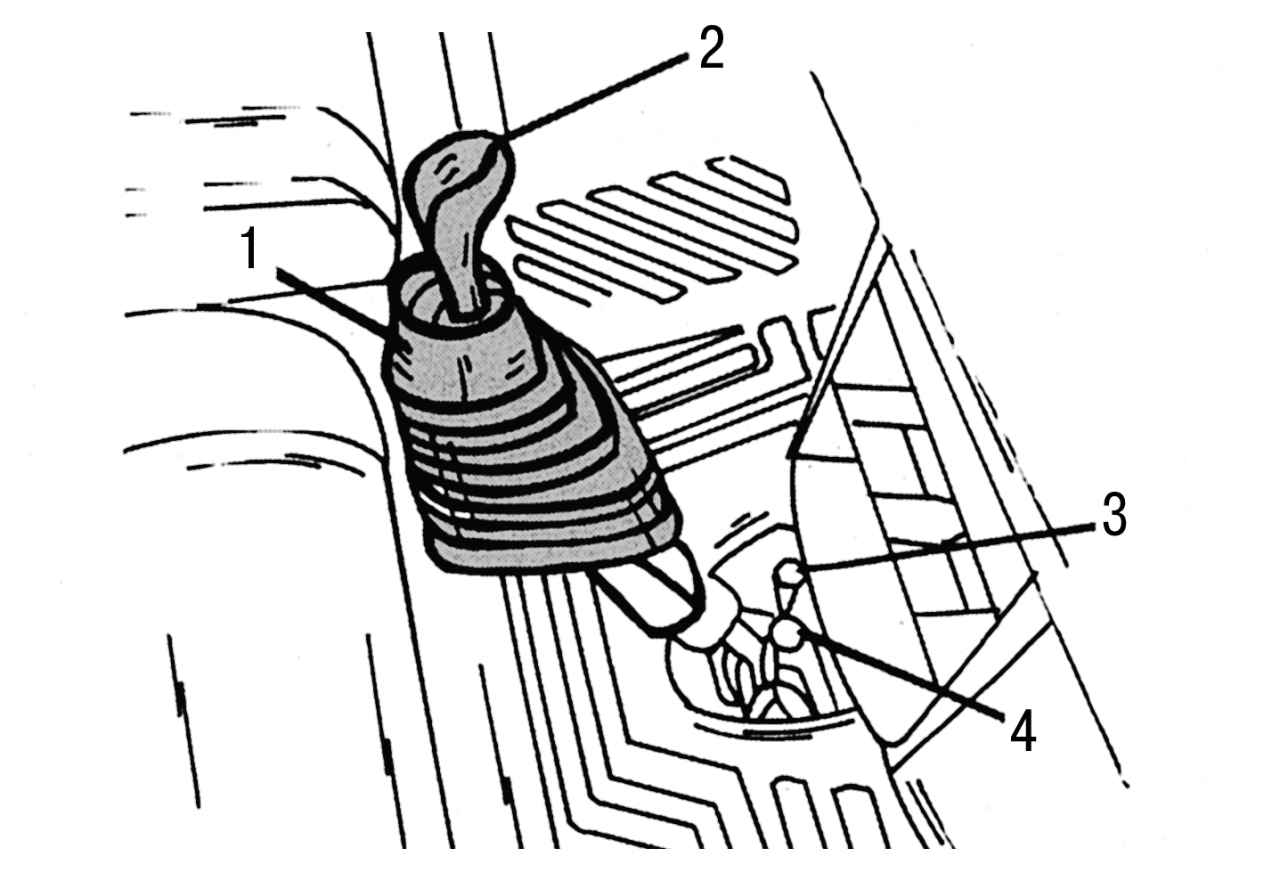

Рис. 195. Снятие и установка рычага переключения передач: 1 — защитный кожух рычага; 2 — рычаг переключения передач; 3 — шестигранный болт М10, 63 Н·м; 4 — шайба

Способ крепления рычага переключения показан на рис. 195. При снятии необходимо выполнить следующие операции:

- стянуть вверх кожух 1 рычага (рис. 195);

- вывернуть болт 3 крепления рычага к штоку КП и вынуть шайбу 4;

- вынуть вверх рычаг 2 переключения. При этом не использовать молоток, чтобы не повредить внутренние детали рычага;

- при установке нанести на посадочный конус рычага немного консистентной смазки. Болт крепления рычага затянуть моментом 63 Н·м. Тщательно закрепить защитный кожух.
