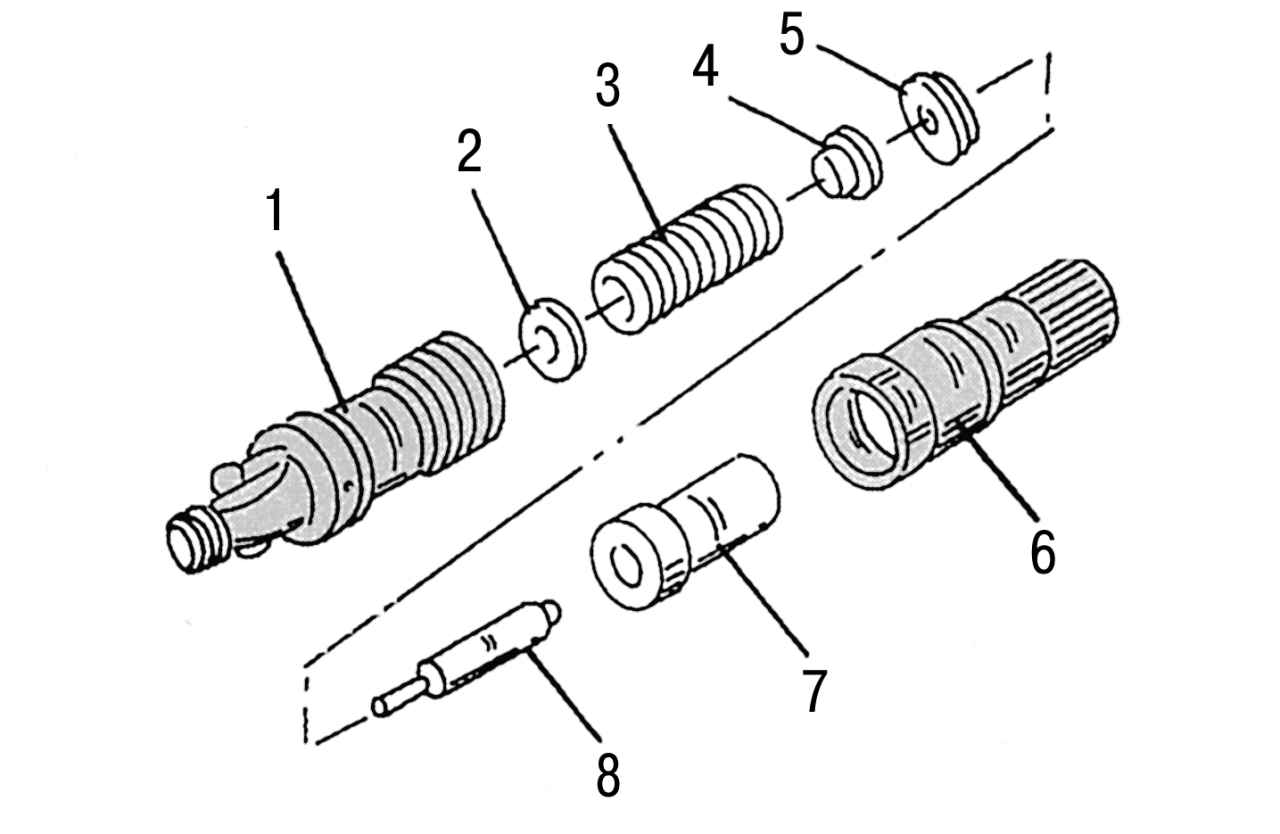

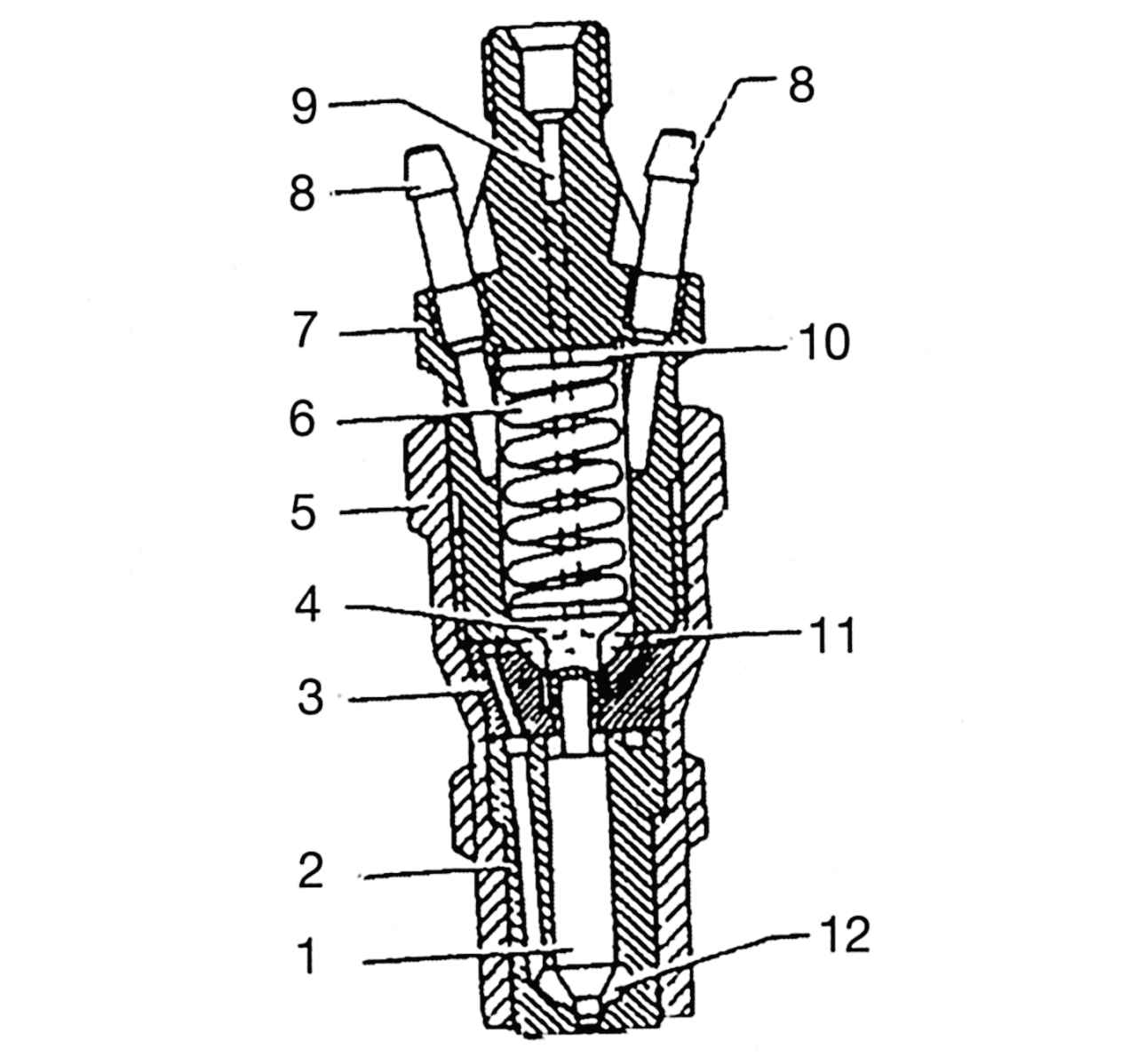

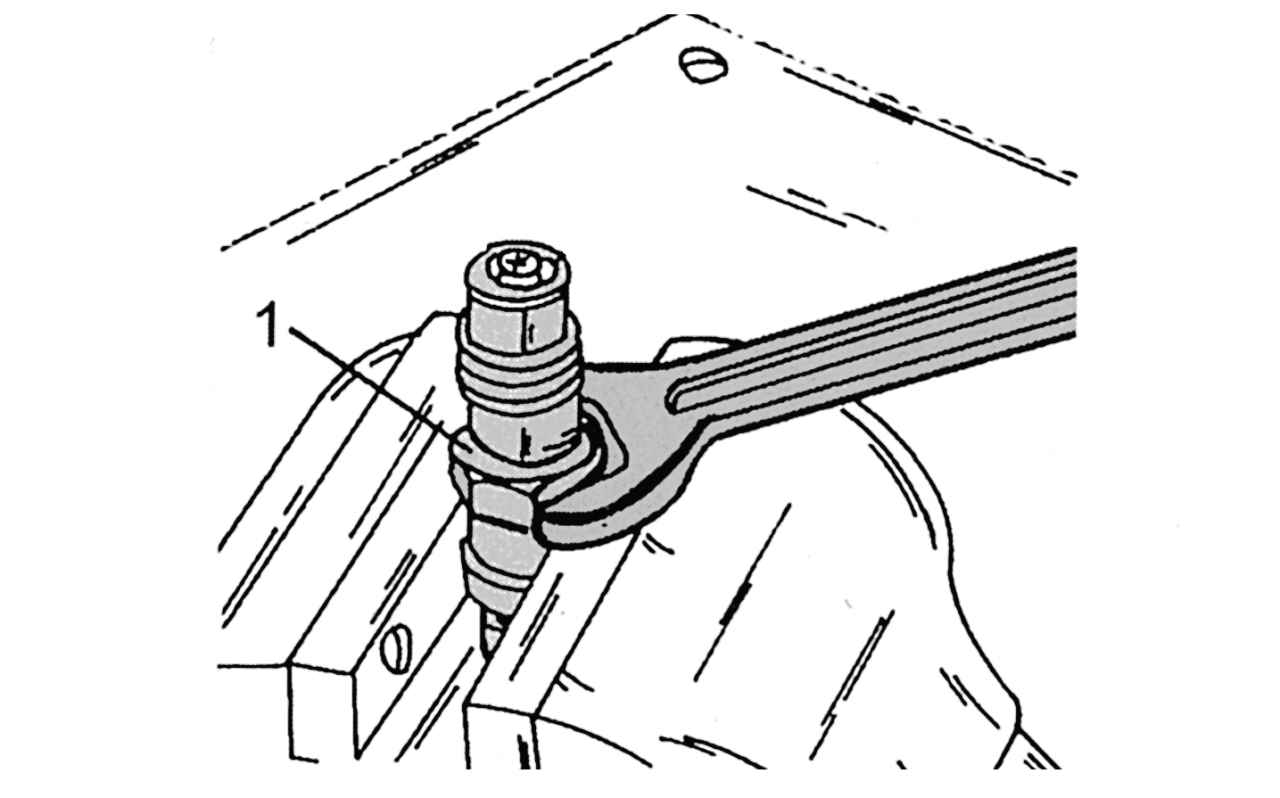

- вынуть из обоймы корпус форсунки с иглой, нажимной штифт, пружину и стальную шайбу. Детали форсунки показаны на рис. 159;
- все части погрузить в дизельное топливо для растворения отложений. При необходимости тщательно очистить детали кисточкой. Следить за тем, чтобы волоски от кисточки не оставались на деталях форсунки;
- следить за тем, чтобы не перепутать детали разных форсунок, — их нельзя разукомплектовывать.
Очистка форсунок

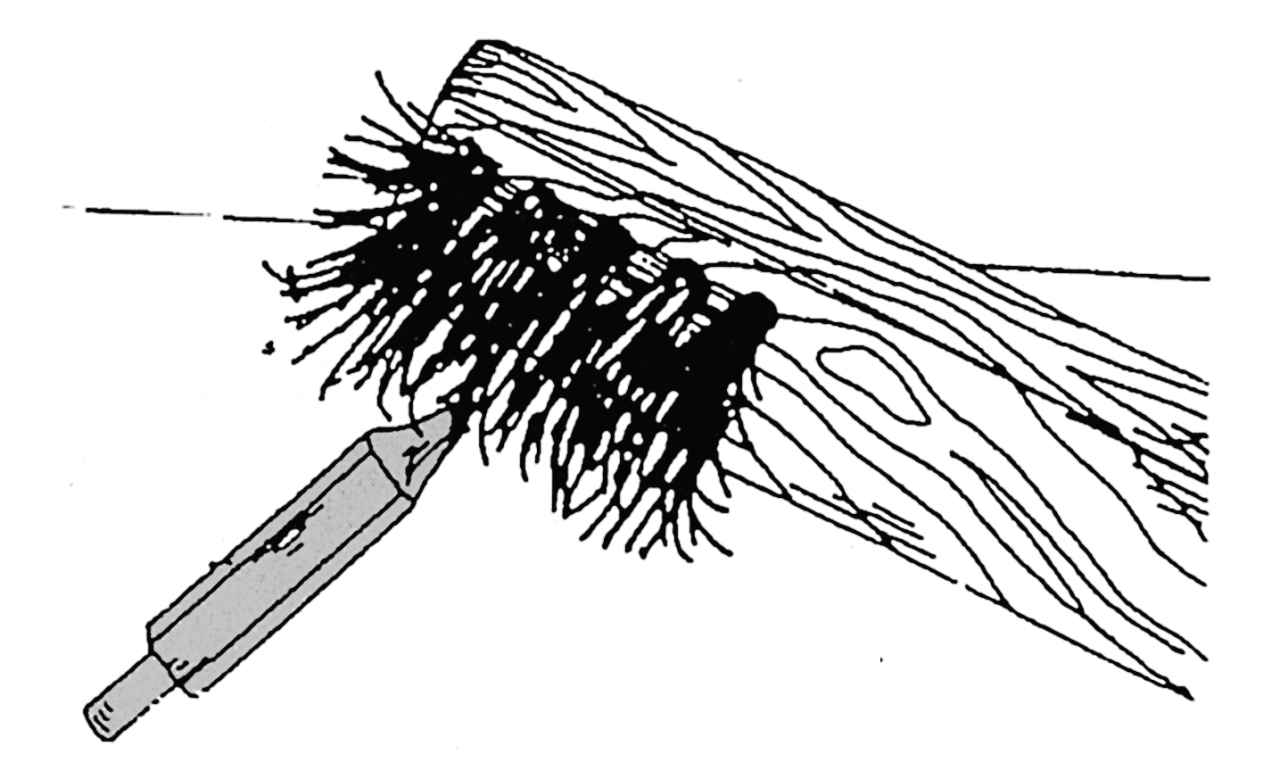

Рис. 160. Очистка иглы форсунки латунной щеткой
Для очистки форсунок ни в коем случае нельзя использовать наждачную бумагу, шабер и прочие подобные инструменты. Можно применить деревянные палочки из твердых пород, бензин или дизельное топливо. Иглу форсунки можно брать только за нажимной штифт, поскольку ее контактная поверхность может корродировать от соприкосновения с влажными пальцами. Поверхности снаружи корпуса форсунки можно очистить латунной щеткой, тем же способом можно очистить и головку иглы, как показано на рис. 160.

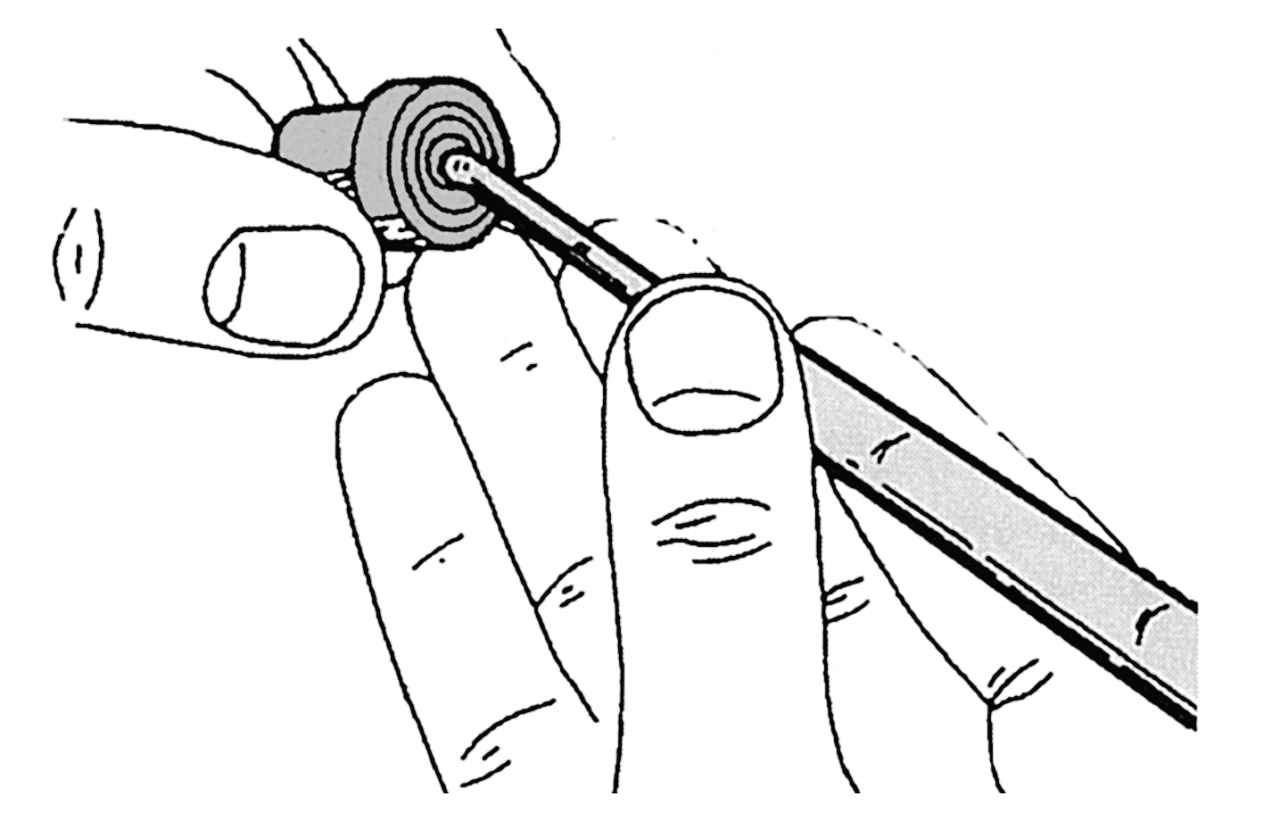

Рис. 161. Очистка корпуса иглы изнутри шабером для кольцевых углублений

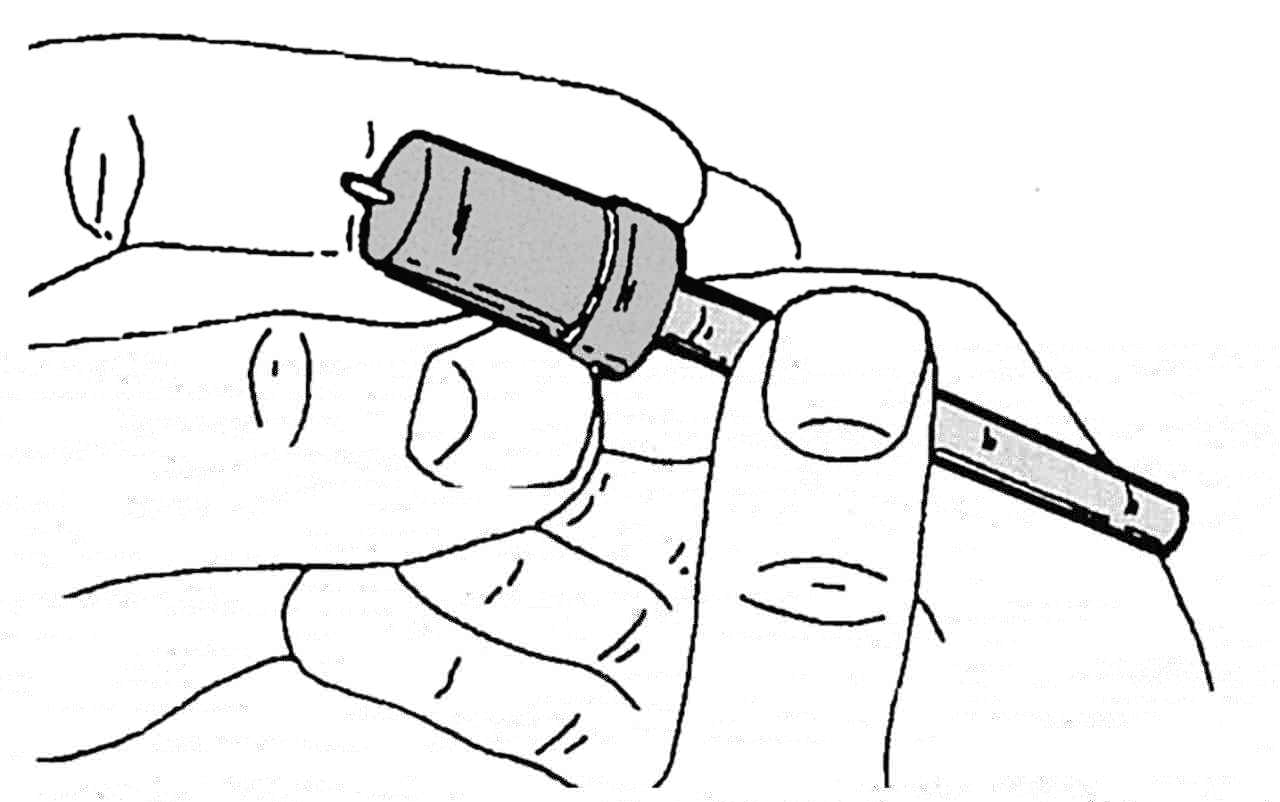

Рис. 162. Очистка распылителя с помощью специального инструмента
Отверстие форсунки очистить деревянной палочкой, предварительно смоченной в дизельном топливе. Шабером для кольцевых углублений или деревянной палочкой, смоченной в дизельном топливе, очистить корпус форсунки изнутри (рис. 161). Седло иглы внутри корпуса аккуратно очистить чистящей иглой, а распылитель — специальным инструментом движениями изнутри наружу (рис. 162).

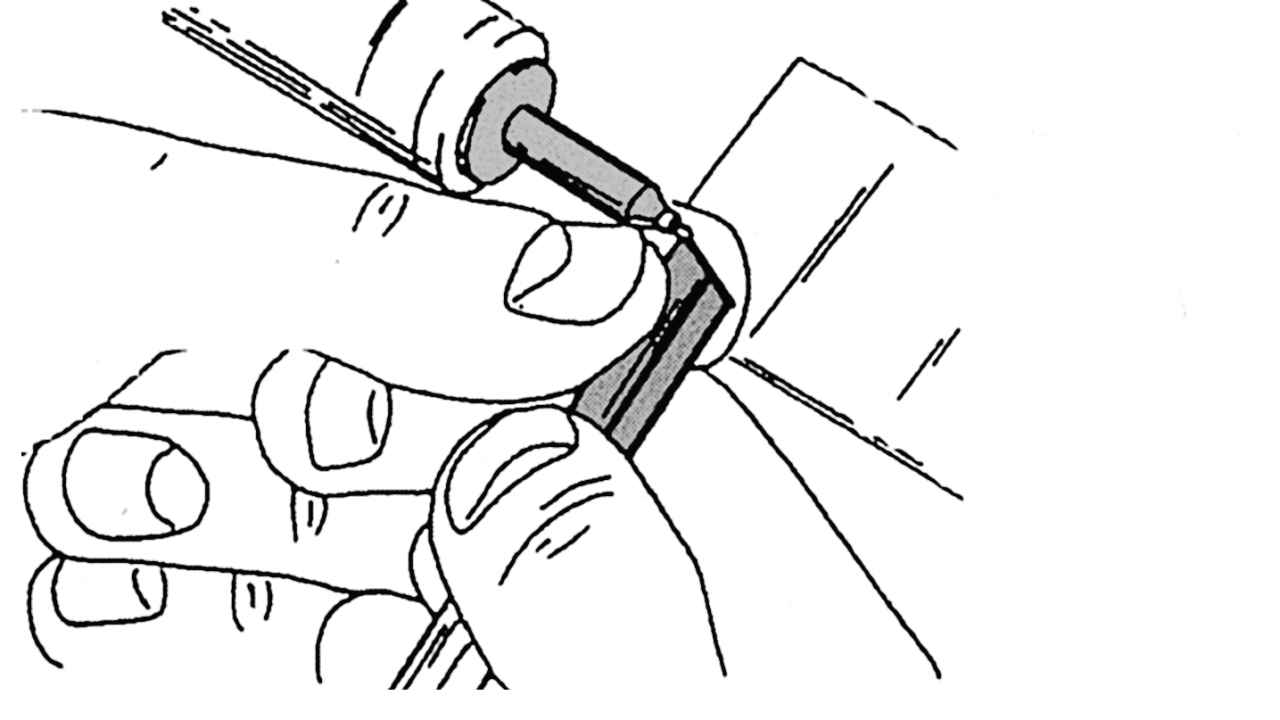

Рис. 163. Очистка иглы форсунки палочкой из твердой породы древесины
Если игла покрыта нагаром, ее следует зажать за штифт в патрон токарного станка или электродрели и очистить деревянным бруском с острым краем, предварительно смоченным в дизельном топливе (рис. 163). После очистки бывшей в употреблении форсунки следует визуально проверить, не повреждены ли поверхность седла иглы, корпус и распылитель. Поврежденные форсунки следует заменить.
После внешнего осмотра следует проверить легкость хода иглы. Корпус форсунки и иглу отдельно поместить в профильтрованное дизельное топливо, после чего вставить иглу в корпус. Держа корпус форсунки вертикально, вытянуть иглу примерно на 1/3 ее длины. Под собственным весом она должна свободно опуститься обратно. Затем слегка повернуть иглу по часовой стрелке и повторить проверку. Если игла не опускается, ее и корпус следует заменить. Сборка форсунки проводится в обратной последовательности.
Специальным тестовым прибором Bosch EFEP 60H можно также проверить конус распыла, объем впрыскиваемого топлива и давление открытия форсунки. Эти работы проводят на СТО с применением оборудования для ремонта дизельных двигателей.
