Снятие и установка комбинированного переключателя

11.10.2 Снятие и установка комбинированного переключателя Mercedes-Benz W123

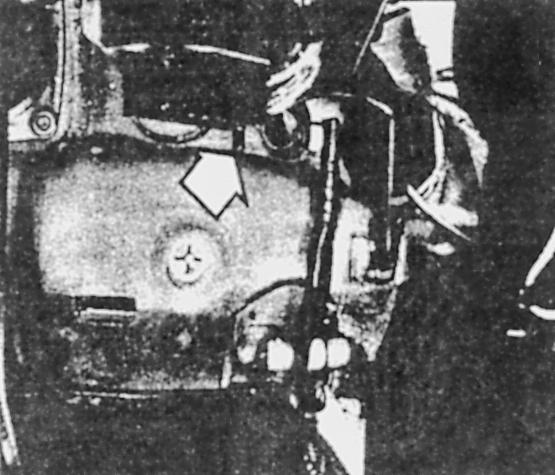

Направляющий штифт для стыковки разъема комбинированного переключателя (показан стрелкой)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините провод от минусовой клеммы батареи.
  2. Снимите нижний щиток панели приборов и расстыкуйте многоконтактный разъем.
  3. Снимите резиновый чехол рычага переключателя.
  4. Отверните винты крепления с крестообразными шлицами.
  5. Отсоедините провода выключателя звукового сигнала, ослабив винты зажимов.
  6. Снимите переключатель, вытягивая жгут проводов через проем панели.
  7. Установка переключателя производится в порядке, обратном снятию.
