Мерседес Бенц W123. Привод сцепления



Мерседес Бенц W123. Привод сцепления

Привод сцепления

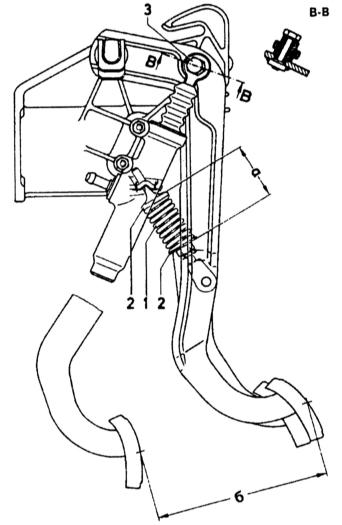

Детали привода выключения сцепления

3.1.2 Привод сцепления Mercedes-Benz W123

1 — пружина
2 — тарелки

3 — эксцентриковый болт


Снятие и установка рабочего цилиндра сцепления


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поставьте автомобиль на подъемник.
  2. Отверните от рабочего цилиндра подводящий шланг.
  3. Заглушите отверстия штуцера рабочего цилиндра и шланга.
  4. Отверните болты крепления рабочего цилиндра к коробке передач.
  5. Снимите рабочий цилиндр, выньте толкатель и прокладку.


Установка

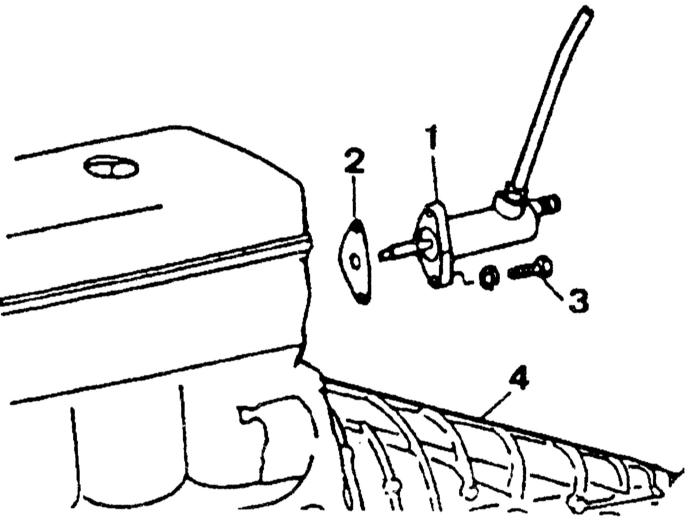

Установка рабочего цилиндра сцепления

3.1.2 Привод сцепления Mercedes-Benz W123

1 — рабочий цилиндр
2 — прокладка

3 — болт крепления
4 — коробка передач

Установка рабочего цилиндра производится в порядке, обратном снятию, с учетом следующего:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите прокладку канавкой в сторону картера коробки передач.
  2. Вставьте толкатель в опорную тарелку вилки выключения сцепления.
  3. После присоединения шланга к рабочему цилиндру прокачайте гидроприводы сцепления и проверьте ход педали сцепления до упора.
