Мерседес Бенц W123. Проверка и регулировка зазоров в механизме привода клапанов на двигателях М 123 и М 110

Проверка и регулировка зазоров в механизме привода клапанов на двигателях М 123 и М 110

Зазоры в клапанном механизме можно проверить и регулировать как на горячем, так и на холодном двигателе.

2.2.3 Проверка и регулировка зазоров в механизме привода клапанов на двигателях М 123 и М 110 Mercedes-Benz W123 Выпускные клапаны

2.2.3 Проверка и регулировка зазоров в механизме привода клапанов на двигателях М 123 и М 110 Mercedes-Benz W123 Впускные клапаны

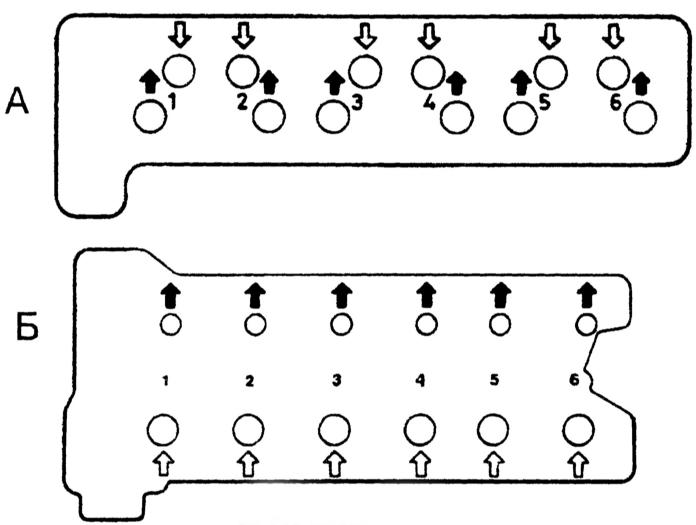

Расположение клапанов:

А — двигатель М 123
Б — двигатель M110

Регулировка зазоров клапанов на двигателе М 123

ПОРЯДОК ВЫПОЛНЕНИЯ

Вращая шкив коленчатого вала, выставьте поршень первого цилиндра в ВМТ так, чтобы впускной клапан был закрыт (вершина выступа кулачка направлена вверх).

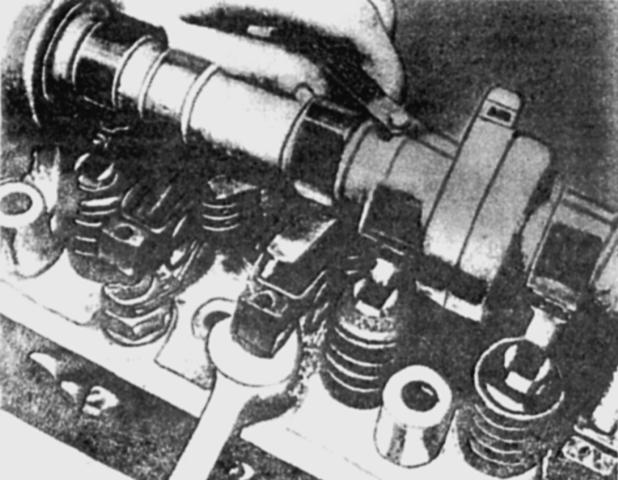

Набором щупов (см. таблицу) проверьте зазор между затылком кулачка и спинкой рычага. Если зазор в норме, то щуп должен входить с легким защемлением. Если нет, ослабьте контргайку и поворотом регулировочного болта при помощи гаечного ключа добейтесь надлежащего зазора. После регулировки затяните контргайку болта.

Если регулировочным болтом не удается получить требуемый зазор, можно заменить нажимную головку на стержне клапана.

Повторите данную операцию на остальных впускных клапанах в последовательности 1—5—3—6—2—4; затем таким же образом отрегулируйте выпускные клапаны.
