Мерседес Бенц W220. Разборка и сборка внутренней трубы

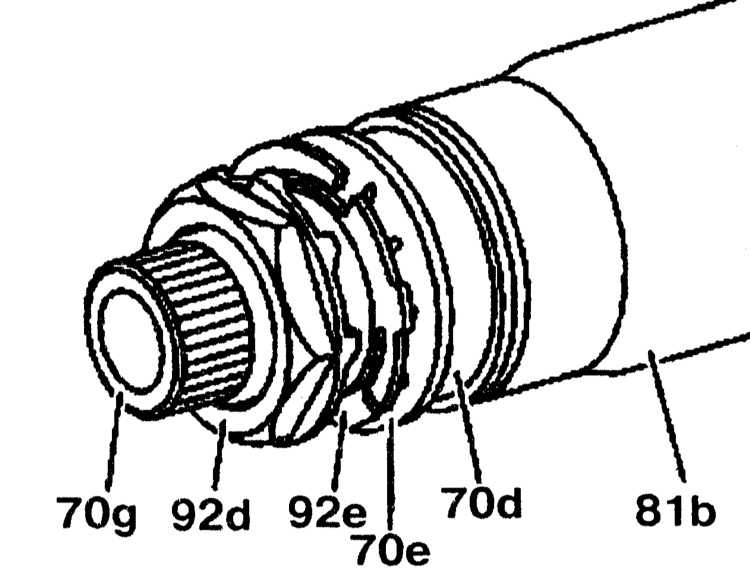

1. Отверните гайку 92d и снимите блокировочную плиту 92е. Снимите дисковую пружину 70е и упорное кольцо 70d.

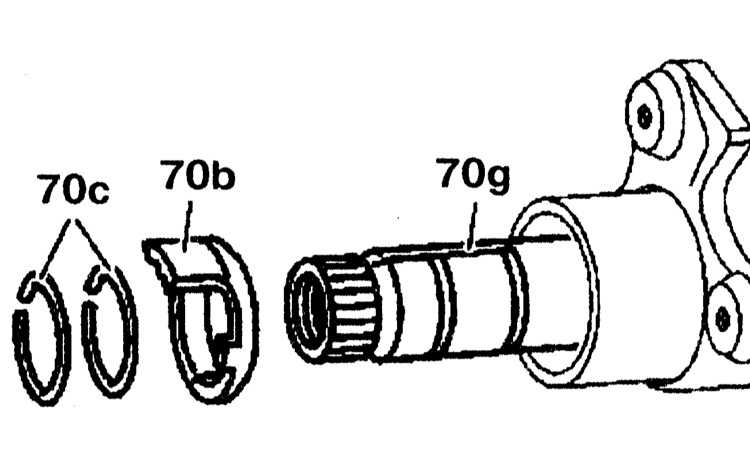

2. Извлеките рулевой вал 70g, упорное кольцо 70b и стопорное кольцо 70с. Два блокировочных кольца установлены на моделях с контактной спиралью. Выпрессуйте шариковый подшипник из трубы, используя рулевой вал, и замените его.

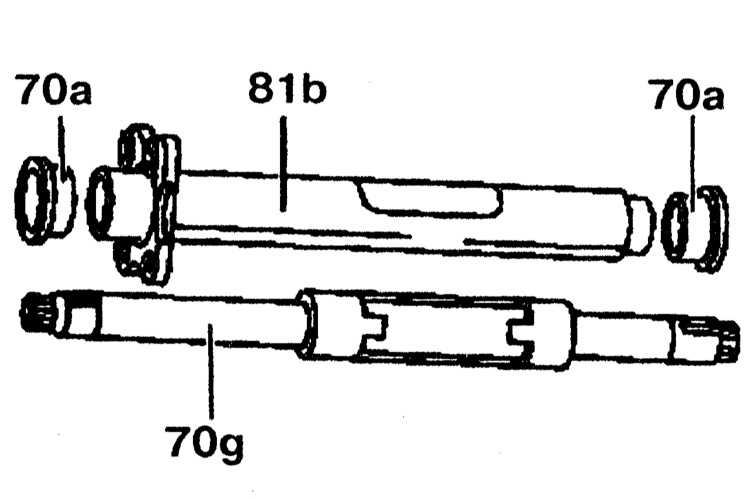

1. Запрессуйте шариковый подшипник 70а в наружную трубу 81b до упора. Вставьте рулевой вал 70g. Запрессуйте второй шариковый подшипник 70а.

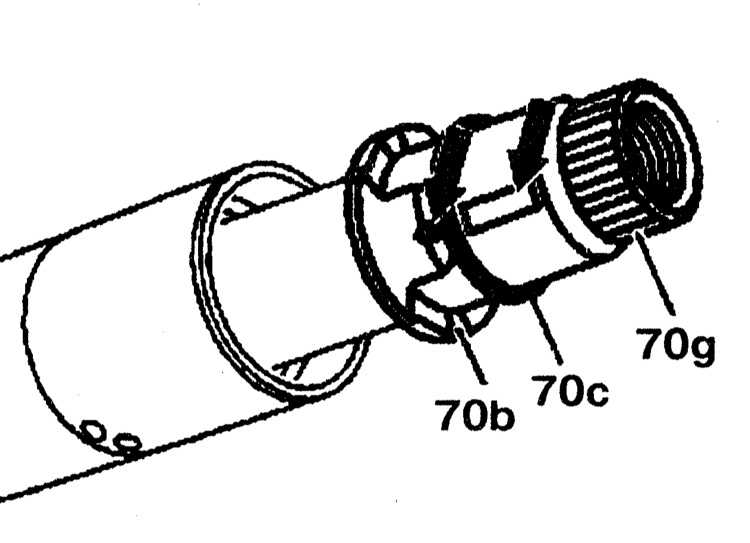

2. Установите упорное кольцо 70b и стопорное кольцо 70с вместе на рулевой вал 70g. Убедитесь, что стопорное кольцо 70с заблокировано в нужном положении в пазе рулевого вала.

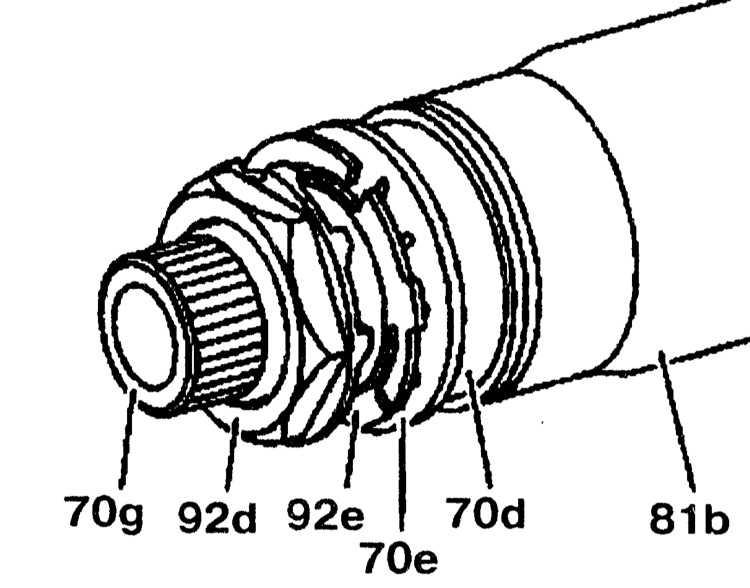

3. Установите упорное кольцо 70d, дисковую пружину 70е и новую стопорную плиту 92е крепежными ушками по направлению к гайке. Заверните гайку 92d и затяните ее рукой.
