Мерседес Бенц W220. Электрогидравлический блок управления АТ (АТ установлена)

Электрогидравлический блок управления АТ (АТ установлена)

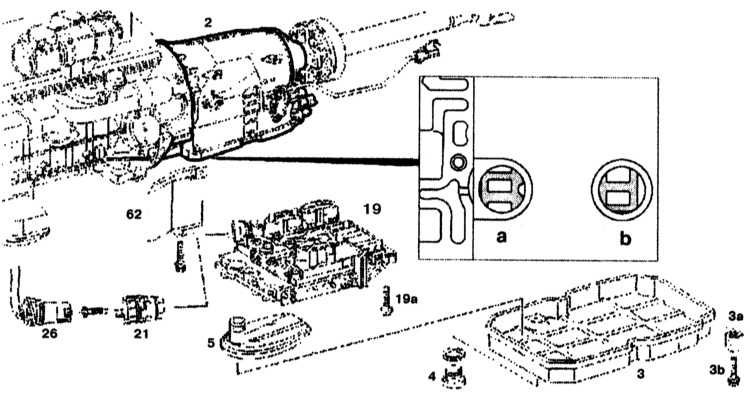

Электрогидравлический блок управления АТ


2 — Коробка передач 3 — Поддон 3а — Соединитель 3b, 19а — Болты 4 — Сливная пробка 5 — Масляный фильтр 19 — Электрогидравлический блок управления	21 — Направляющая втулка 26 — 13-контактный разъем 62 — Щиток а — Отверстие поддатчик частоты вращения n3 (Y3/6/2) b — Отверстие под датчик частоты вращения n2 (Y3/6/2)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг селектора переключения передач в положение «Р».
2. Снимите щиток 62 и отсоедините 13-контактный разъем 26.
3. Ослабьте направляющую втулку 21 и снимите ее с трансмиссии.
4. Слейте трансмиссионную жидкость, отвернув пробку 4.
5. Снимите поддон 3.
6. Снимите масляный фильтр 5.
7. Отверните болты 19 и снимитеэлектрогидравлический блок 19.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проходится в порядке, обратном снятию.
