Мерседес Бенц W203. Регулировка двери задка



Мерседес Бенц W203. Регулировка двери задка

Регулировка двери задка

Универсал

Проверка


 ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте зазоры в сопряжении двери задка с прилегающими элементами кузова. Значения приведены в Спецификациях.


Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь задка.

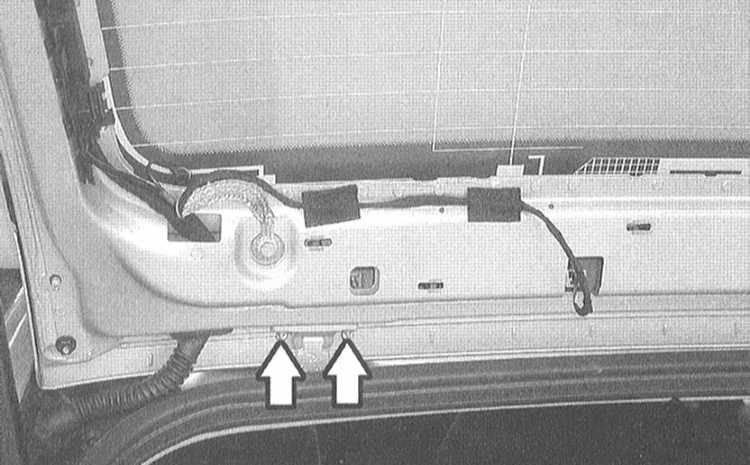

13.1.41 Регулировка двери задка Mercedes-Benz W203

2. Выверните болты крепления (1) на правой и левой петлях.

3. Снимите заглушку грузового отсека, обратитесь к соответствующему разделу.
4. Отверните болты крепления фиксатора.
5. Отверните болты крепления боковых пластмассовых упоров. Отожмите упоры вперёд.
6. Закройте дверь задка и отрегулируйте зазор. Закрепите болты петель и фиксатора моментом 9Нм.
7. Отрегулируйте упоры таким образом, чтобы они прилегали при закрытой двери. Затяните болты крепления.
8. Установите на место заглушку грузового отсека, обратитесь к соответствующему разделу.


Спортивное Купе

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте зазоры в сопряжении двери задка с прилегающими элементами кузова. Значения приведены в Спецификациях.


Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь задка.
2. Отсоедините с помощью пластмассового клина облицовку крыши в задней части салона и немного потяните назад. Осторожно вставьте деревянный брусок высотой 65 мм между крышей и облицовкой.
3. Отверните 2 гайки крепления петли между крышей и облицовкой.
4. Выньте зажим и снимите внутреннюю облицовку в багажнике.
5. Отверните болты крепления фиксатора.
6. Закройте дверь задка и отрегулируйте зазор. Затяните болты и гайки крепления на петлях моментом 9Нм.
7. Установите внутреннюю облицовку в багажнике и закрепите облицовку крыши.
