Снятие и установка блока подушки безопасности на рулевом колесе

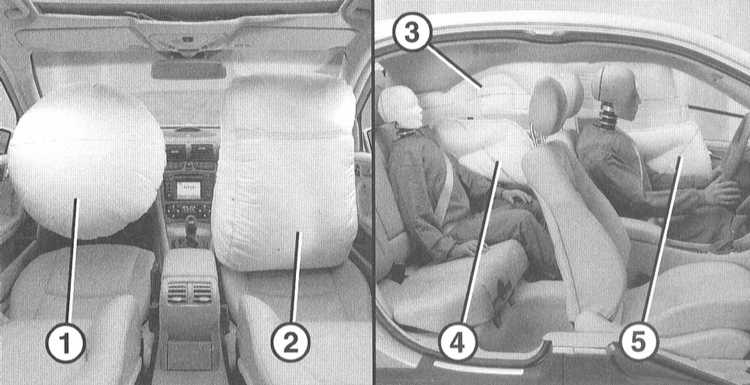

Подушки безопасности
|
1 — Подушка безопасности водителя
2 — Подушка безопасности переднего пассажира
3 — Подушка безопасности головы
|
4 — Боковая подушка безопасности задняя
5 — Боковая подушка безопасности передняя
|
Снятие
|
|
|
Ознакомьтесь с мерами безопасности при обращении
с подушкой безопасности.
|
|
Иллюстрации
носят информативный характер и не могут полностью соответствовать
рассматриваемой модели.
|
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи
при выключенном зажигании. Предварительно необходимо снять коробку
фильтра воздуха салона.
|
|
Перед отсоединением
кабеля выясните защитный код радиоприёмника, если таковой
имеется, обратитесь к Разделу
Замена аккумуляторной батареи.
|
2. Изолируйте оба полюса аккумуляторной батареи, чтобы исключить
возможность случайного контакта.
3. Полностью вытяните рулевое колесо, для чего отпустите стопорный
рычаг.
|

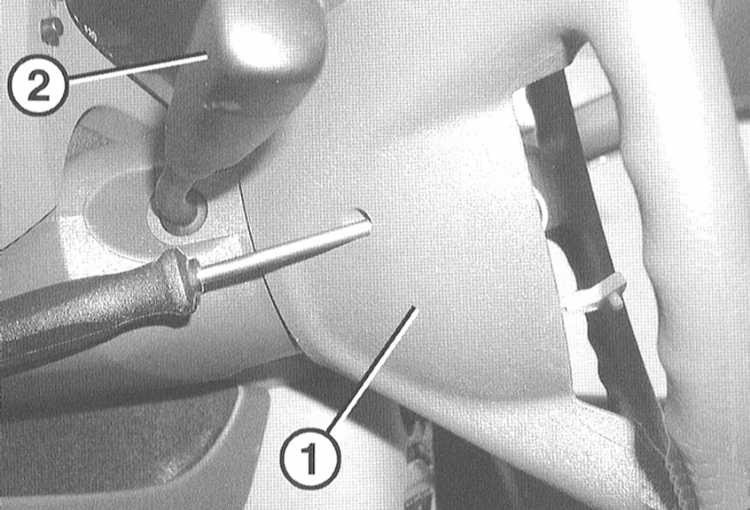

4. Выверните изнутри через
отверстия на рулевом колесе (1) два винта с внутренним шестигранником
на 30 мм, удерживая при этом блок подушки безопасности.
|
|
На иллюстрации
блок подушки безопасности уже снят. (2) – выключатель
указателя поворота.
|
|
|

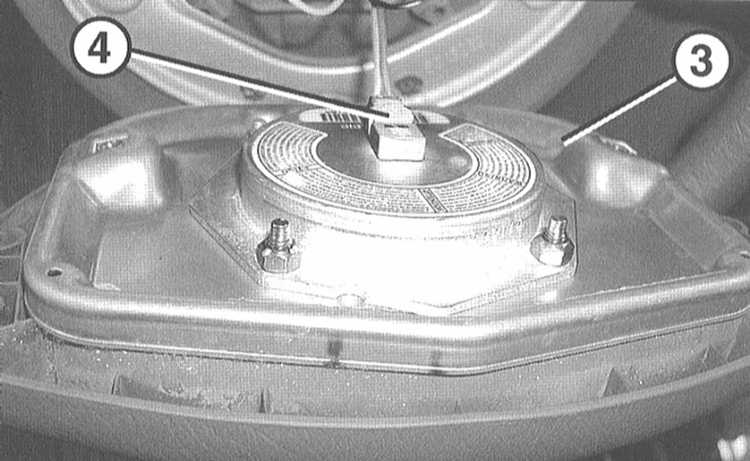

5. Снимите блок подушки безопасности
(3) с рулевого колеса и рассоедините разъём (4) запала.
|
6. Положите блок подушки безопасности так, чтобы подушка рулевого
колеса смотрела вверх.
|
|
Не оставляйте
блок подушки безопасности без надзора, при необходимости уберите
его и закройте.
|
|
|
Установка
|
|
|
1. Поставьте блок подушки безопасности на рулевое
колесо и зафиксируйте разъём так, чтобы послышался отчётливый щелчок.
2. Смажьте болты крепления компаундом для фиксации резьбовых соединений
и затяните моментом 6Нм.
3. Присоедините кабель массы (-) аккумуляторной батареи при выключенном
зажигании. Установите на место коробку фильтра воздуха салона. Если
необходимо, введите код радиоприёмника и установите время на часах.
|
|
