Мерседес Бенц W203. Дизельные двигатели



Мерседес Бенц W203. Дизельные двигатели

Дизельные двигатели

Общие сведения

Дизельные двигатели – рядные DOHC, четырёхцилиндровый (611) и пятицилиндровый (612), с непосредственным впрыском из общей топливной распределительной магистрали «Common-Rail» (аккумулятора давления). Система впрыска двигателя - с электронным управлением. Основные элементы двигателя приведены на иллюстрации.

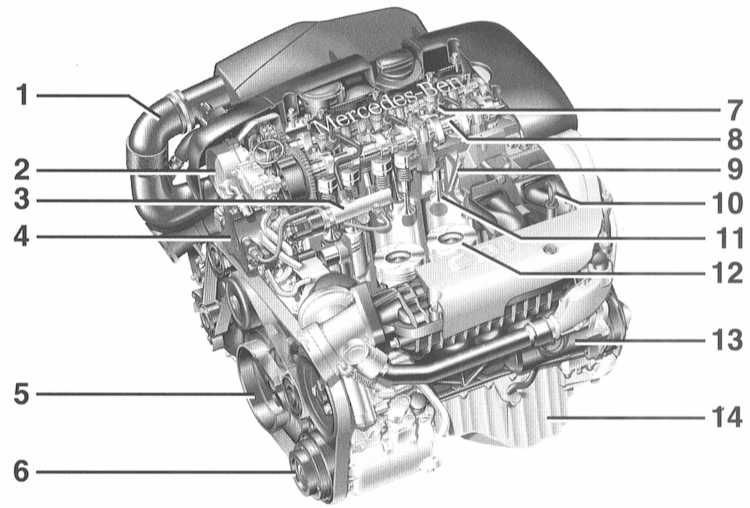

Дизельный двигатель 2.2 л (611)

4.6.1 Дизельные двигатели Mercedes-Benz W203
1 — Труба нагнетаемого воздуха
2 — Вакуумный насос
3 — Топливная распределительная магистраль
4 — ТНВД
5 — Шкив коленчатого вала
6 — Компрессор кондиционера
7 — Форсунка
8 — Распределительный вал
9 — Свеча накаливания
10 — Указатель уровня масла
11 — Клапан
12 — Поршень
13 — Стартёр
14 — Поддон картера
