14.1.22. Стеклоочиститель и его двигатель
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Приведите в действие стеклоомыватель
и стеклоочиститель и оставьте работать стеклоочиститель. Выключите
зажигание.
Предупреждение
работ на стеклоочистителе Извлеките ключ зажигания. При перемещении
рычага щетки или рычажного механизма стеклоочистителя, начиная с
положения "1" ключа зажигания, может включиться автоматика
удержания щеток в исходном положении. Т. е. стеклоочиститель работает
в холостом режиме до тех пор, пока он находиться в исходном положении.
Существует опасность травмы!
|
 |

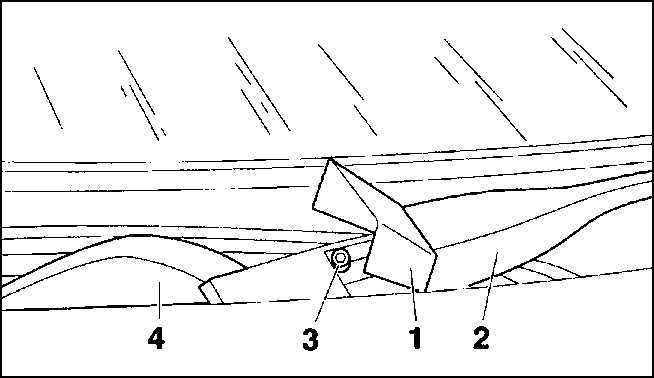

2. Снимите пластмассовый защитный
кожух (1) и выкрутите болт с внутренним шестигранником (3). |
| 3. Снимите вверх рычаг (2) со щетки
стеклоочистителя. При этом удерживайте рычаг щетки стеклоочистителя
на крепежной детали, благодаря чему предотвращается его биение по
ветровому стеклу. |
| 4. Снимите впускное отверстие для
подогрева воздуха. |
| 5. Снимите защитный кожух под стеклоочистителем. |
 |

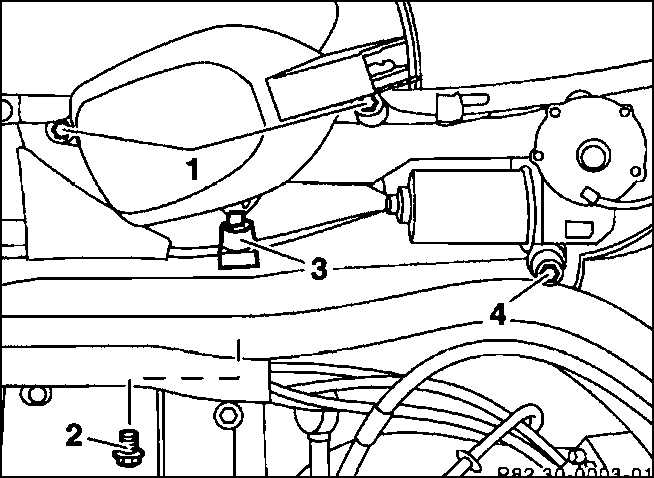

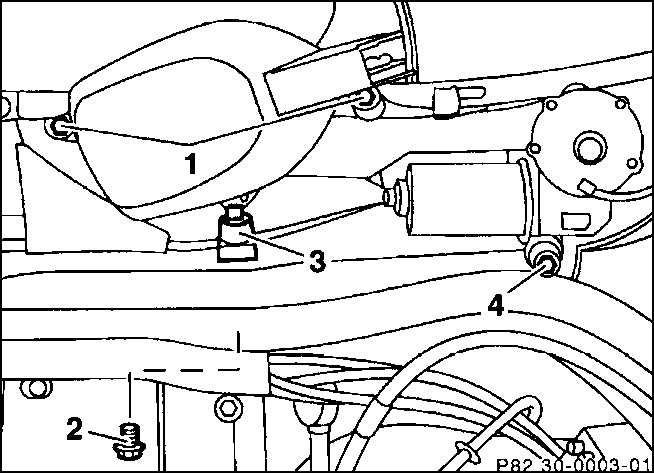

6. Выкрутите гайки (1) и болт (2) к резиновой
опоре. Болт (2) установлен позади щита моторного отсека и труднодоступен. |
| 7. Снимите с двигателя стеклоочистителя
многоконтактный штеккер. |
| 8. Приподнимите стеклоочиститель
с места опоры и снимите его. |
 |

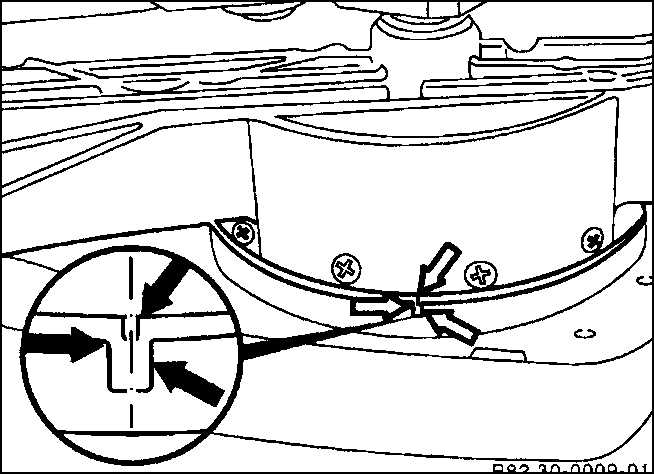

9. Перед снятием двигателя стеклоочистителя
отметьте карандашом взаимное положение рычага щетки стеклоочистителя
и рычажного механизма. Частично детали промаркированы серийно. |
 |

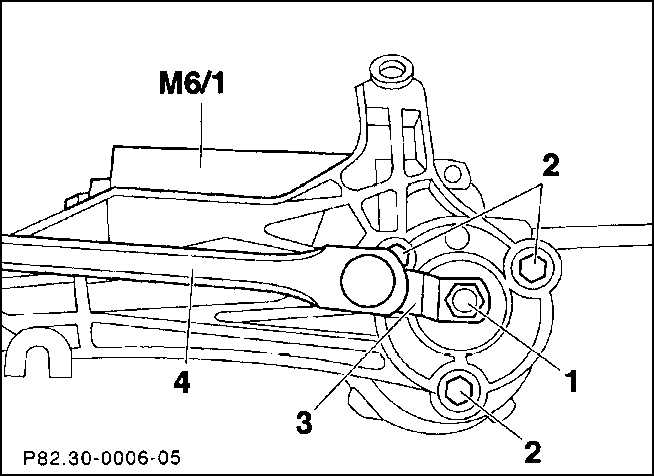

10. Отожмите от вала двигателя автомобиля
щеку кривошипа, предварительно отвернув гайку (1). |
| 11. Выкрутите болты (2), снимите
двигатель стеклоочистителя. |
|
Установка
Предупреждение
стеклоочистителя находился в исходном положении. В противном случае подключите
многоконтактный штеккер. Кратковременно включите в работу двигатель стеклоочистителя
и затем выключите при помощи его выключателя. Для этого кратковременно включите
зажигание. Затем снова разъедините электрическое соединение.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Привинтите двигатель стеклоочистителя
болтами (2) с моментом 5 Н.м. |
| 2. Сориентируйте рычаг щетки стеклоочистителя
вместе с рычажным механизмом согласно маркировке, произведенной при
разборке. |
| 3. Вставьте щеку кривошипа на вал
двигателя и таким образом выровняйте, чтобы щека кривошипа (3) образовала
с рычажным механизмом (4) стеклоочистителя одну линию. Туго затяните
крепежную гайку (1) с моментом 20 Н.м. |
| 4. Вставьте стеклоочиститель в
автомобиль и насадите многоконтактный штеккер. |
| 5. Насадите резиновую опору и ввинтите
в нее болт. |
| 6. Привинтите стеклоочиститель. |
| 7. Насадите рычаг щетки стеклоочистителя,
ввинтите болт с внутренним шестигранником и захлопните защитную крышку. |
 |

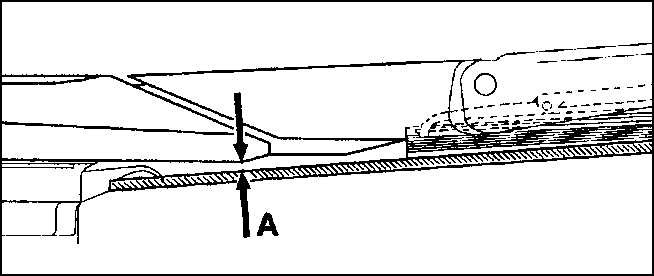

8. Проверьте измерительным шаблоном
размер зазора (А) между приводной головкой стеклоочистителя и ветровым
стеклом. Он должен составлять 5 мм. |
 |
9. Если этот размер не выдерживается,
то, ослабляя болт (2), отрегулируйте зазор между приводной головкой
стеклоочистителя и ветровым стеклом. При этом рычаг щетки стеклоочистителя
отведите вверх. |
 |

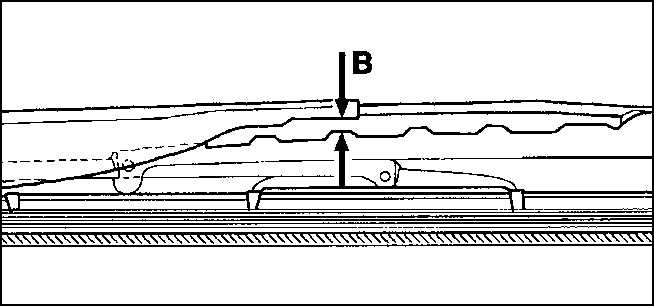

10. Затем проверьте щупом зазор
(В) между рычагом стеклоочистителя и его щеткой. Если зазор менее
5 мм, изогните дугу рычага щетки стеклоочистителя в направлении ветрового
стекла, пока зазор примерно составит несколько больше 5 мм. |
| 11. Установите защитный кожух для
входного воздушного отверстия системы подогрева. |
| 12. Закройте капот двигателя и проверьте
нормальное функционирование стеклоочистителя. |
| 13. Установите запасное колесо и
закрепите болтами, затянув их незначительно. Опустите колесо. В диагональной
последовательности затяните болты крепления колеса требуемым моментом.
|
|
