Снятие и установка электромоторов активаторов замков двери задка и крышки лючка заливной горловины топливного бака
Дверь задка

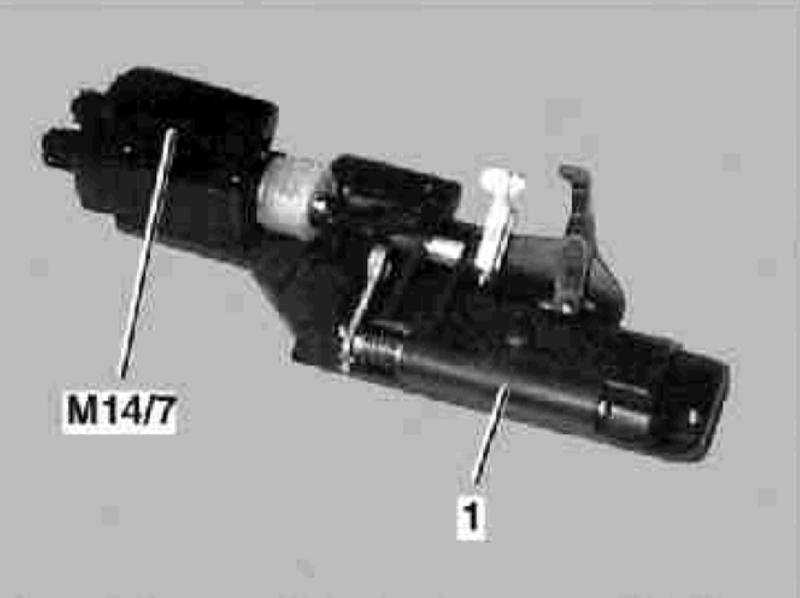

Детали установки электромотора активатора замка двери задка
|
|
- Детали установки электромотора активатора замка двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите сборку дверного замка (см. Главу
Кузов).
- Снимите со сборки дверной ручки (1) электромотор (М14/7) активатора замка.
- При открытой двери проверьте исправность функционирования электромотора по команде с пульта ДУ единого замка.
- В случае необходимости замените активатор.
- Установка производится в обратном порядке.
|
|
Крышка лючка заливной горловины топливного бака

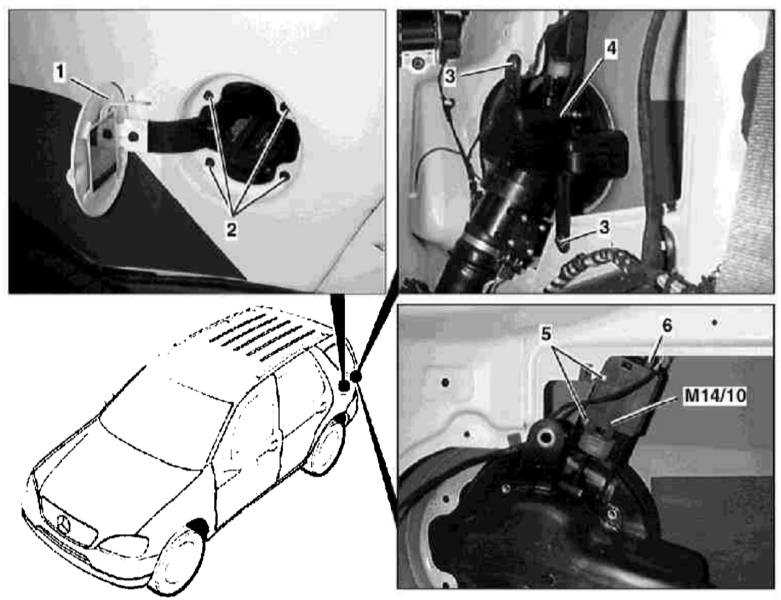

Детали установки электромотора активатора замка крышки лючка заливной горловины топливного бака
|
|
- Детали установки электромотора активатора замка крышки лючка заливной горловины топливного бака показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите панели отделки стойки С (см. Главу
Кузов).
- Снимите крышку (1) лючка заливной горловины.
- Выверните наружные (2) и внутренние (3) винты.
- Отожмите штуцерный узел (4) вправо, выверните крепежные винты (5), рассоедините контактный разъем (6) электропроводки и снимите сборку приводного электромотора (М14/10).
- Установка производится в обратном порядке. В заключение проверьте исправность функционирования привода замка при открытой крышке.
|
|
