Мерседес Бенц W163. Снятие и установка наружного держателя запасного колеса (при соответствующей комплектации)

Снятие и установка наружного держателя запасного колеса (при соответствующей комплектации)

Детали установки держателя показаны на иллюстрациях, - предварительно снимите задний бампер (см. Раздел Снятие и установка заднего бампера).

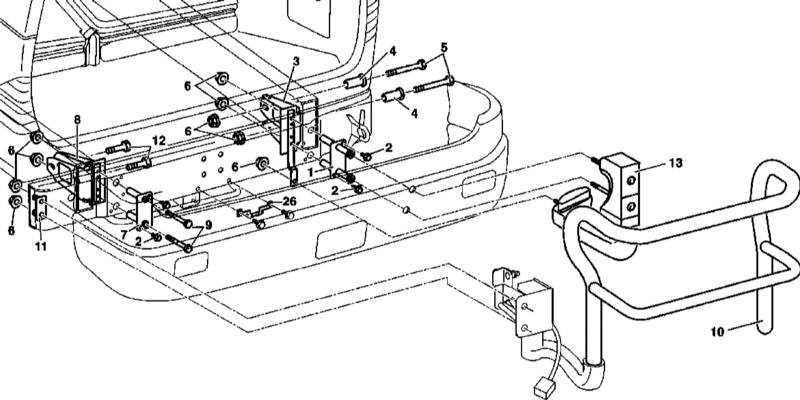

Детали установки наружного держателя запасного колеса (при соответствующей комплектации)


1 — Правый монтажный элемент 2 — Винты 3 — Правый усилитель 4 — Дистанционные втулки 5 — Винты 6 — Гайки 7 — Левый монтажный элемент	8 — Левый усилитель 9 — Винты 10 — Держатель запасного колеса 11 — Накладка 12 — Винты 13 — Правая опора 26 — Замок

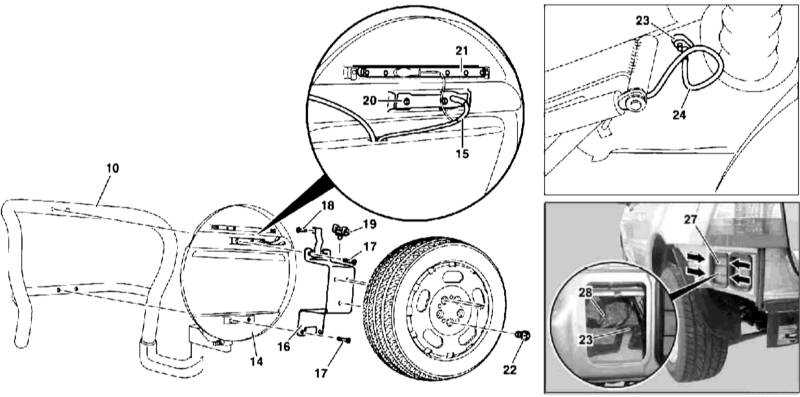

Детали установки наружного держателя запасного колеса (при соответствующей комплектации)


10 — Держатель запасного колеса 14 — Крышка 15 — Электропроводка 16 — Опорный кронштейн 17 — Винты 18 — Винт 19 — Фиксатор 20 — Фонарь подсветки номерного знака	21 — Дополнительный стоп-сигнал 22 — Винты 23 — Резиновая посадочная втулка 24 — Электропроводка 25 — Контактный разъем электропроводки 27 — Вентиляционный дефлектор 28 — Электропроводка
