Замена башмаков стояночного тормоза

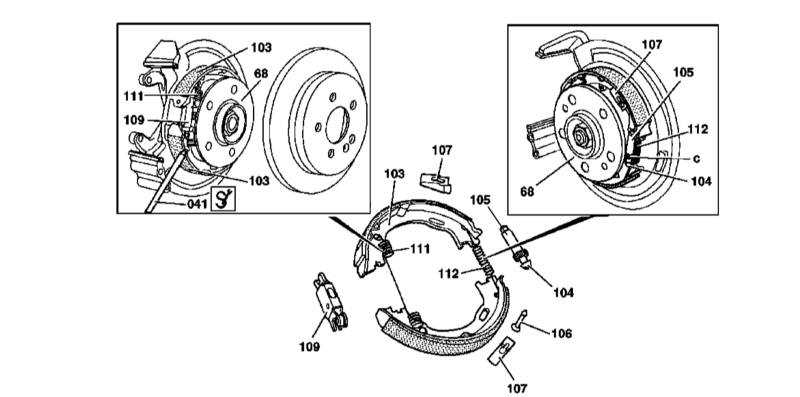

Детали установки башмаков стояночного тормоза
|
|
|
|
- Детали установки башмаков стояночного тормоза показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите тормозные диски задних колес (см. Раздел
Снятие и установка тормозного диска).
- При помощи специального приспособления (041) отсоедините стяжные пружины (111).
- Снимите анкерные пружины (107) и пальцы (106).
- Снимите тормозные башмаки (103) с фланца заднего приводного вала (68).
|
|
Если башмаки (103) пригорели, необходимо произвести их замену в комплекте со стяжными пружинами (111 и 112) и анкерными элементами (106 и 107).
|
- Отсоедините стяжную пружину (112) и снимите разжимную планку (109).
- Установка производится в обратном порядке, - упорные и скользящие поверхности разжимной планки (109) перед установкой следует смазать консистентной молибденсодержащей смазкой, той же смазкой смажьте резьбу упорного элемента (104), а также цилиндрическую часть регулировочного колесика (с). При установке собственно башмаков отпустите регулировочный механизм и проследите, чтобы колесико регулятора (с) оказалось развернуто вниз, проследите за правильностью подсоединения стяжных (111 и 112) и анкерных (107) пружин.
- Произведите регулировку стояночного тормоза (см. Раздел
Регулировка привода стояночного тормоза) и разгрузите автоматический регулятор.
|
|
