Мерседес Бенц W163. Снятие и установка масляного насоса раздаточной коробки



Мерседес Бенц W163. Снятие и установка масляного насоса раздаточной коробки

Снятие и установка масляного насоса раздаточной коробки

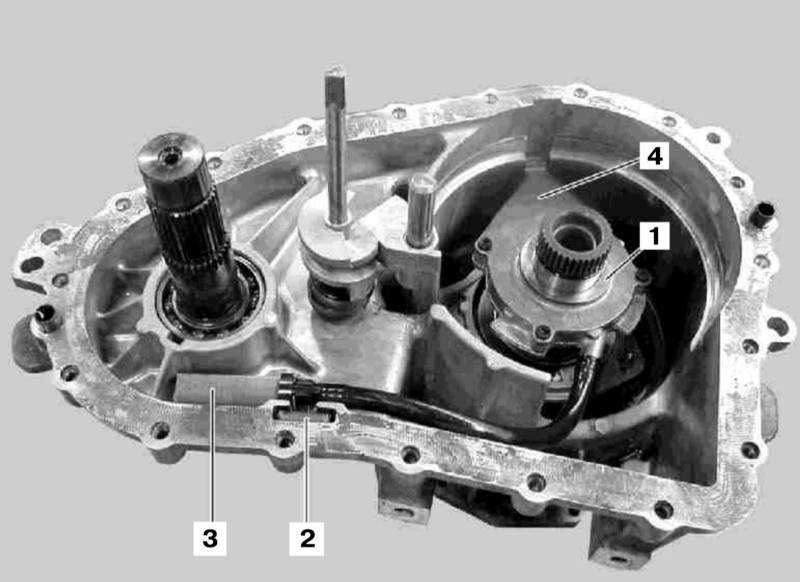

Детали установки масляного насоса раздаточной коробки

10.29 Снятие и установка масляного насоса раздаточной коробки Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки масляного насоса раздаточной коробки показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите подшипниковую сборку (см. Раздел Снятие и установка сборки подшипниковой сборки раздаточной коробки).
  3. Снимите упорную шайбу (1).
  4. Снимите магнит (2).
  5. Извлеките из посадочной ниши фильтр (3).
  6. Выверните крепежные болты и извлеките из картера раздаточной коробки насосную сборку (4).
  7. Тщательно промойте все компоненты, протрите замшей и просушите сжатым воздухом.
  8. Установка производится в обратном порядке, - проследите, чтобы выступ несущей пластины развернутой головками болтов вверх насосной сборки совместился с лыской вала, - в случае необходимости несколько раз проверните последний, - насосная сборка должна полностью сесть на приводной вал.
  9. В заключение проверьте раздаточную коробку на наличие признаков развития утечек.
