Снятие и установка клапанной сборки на моделях 163.128

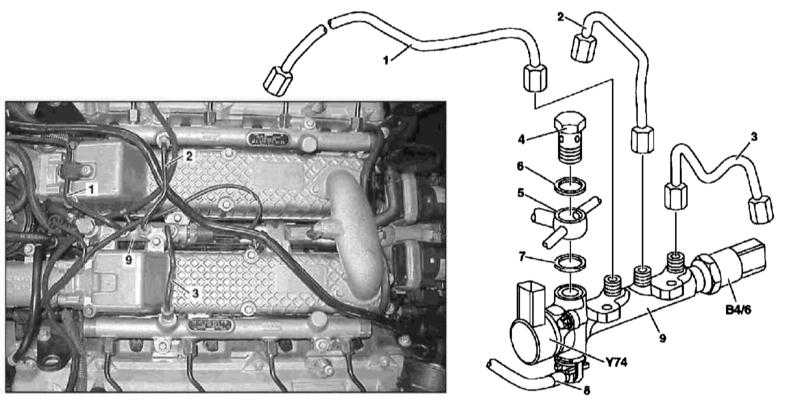

Детали установки клапанной сборки на моделях 163.128 (двигатель серии 628)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки клапанной сборки на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снимите трубопровод распределения воздуха (см. Раздел Обслуживание компонентов впускного воздушного тракта).
Снимите топливный фильтр в сборе с опорным кронштейном (см. Главу Системы питания и выпуска отработавших газов).
Отсоедините электропроводку от датчиков давления в топливной магистрали (В4/6) и клапана-регулятора давления (Y74).
Отсоедините напорные топливные линии (1, 2 и 3), - сразу же закупорьте открытые концы отсоединенных линий/штуцеров, соберите следы пролитого топлива.
Выверните полый болт (4) штуцерного разъема (5).

Уплотнительные кольца подлежат замене в обязательном порядке!

Снимите клапанный блок (9) с распределительного трубопровода воздушного тракта, предварительно отсоединив от него возвратную линию (8).
Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы (6, 7), запустите двигатель и проверьте компоненты системы питания на наличие признаков развития утечек. В заключение произведите очистку памяти модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
