25.9. Устройства внешнего освещения

Фары

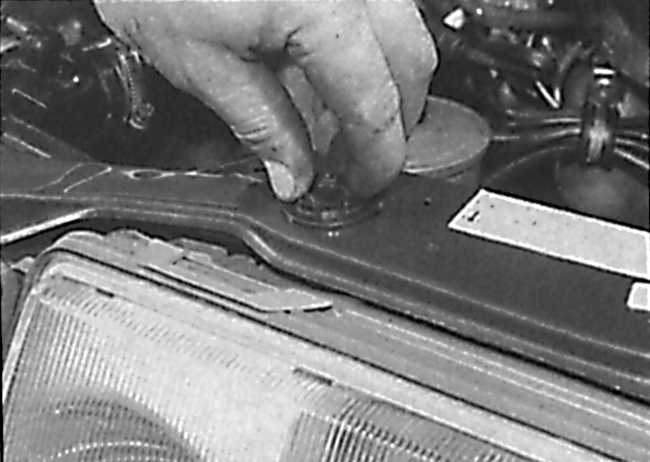

Отвинчивание гайки крепления рычага стеклоочистителя фары
26.9 Устройства внешнего освещения Mercedes-Benz W124

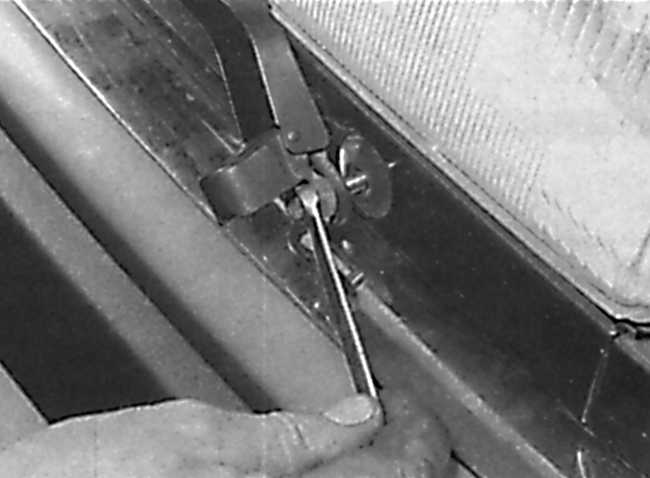

Расположение винтов крепления декоративной панели у основания фары
26.9 Устройства внешнего освещения Mercedes-Benz W124

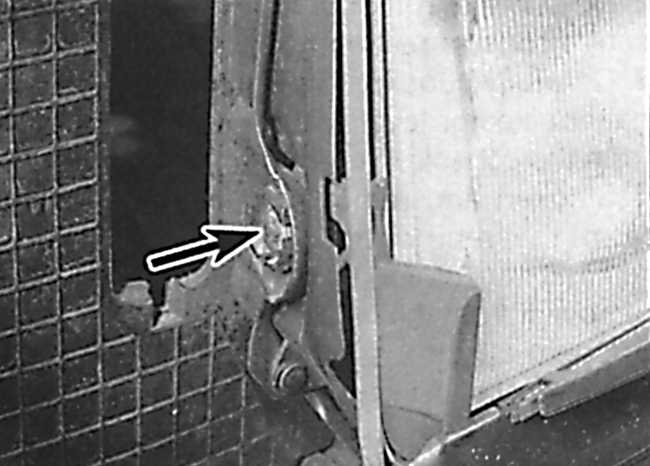

Расположение внутреннего болта крепления фары
26.9 Устройства внешнего освещения Mercedes-Benz W124

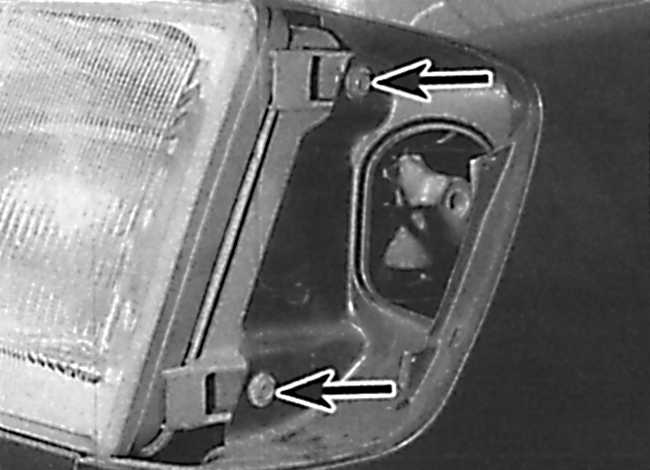

Расположение внешних болтов крепления фары
26.9 Устройства внешнего освещения Mercedes-Benz W124

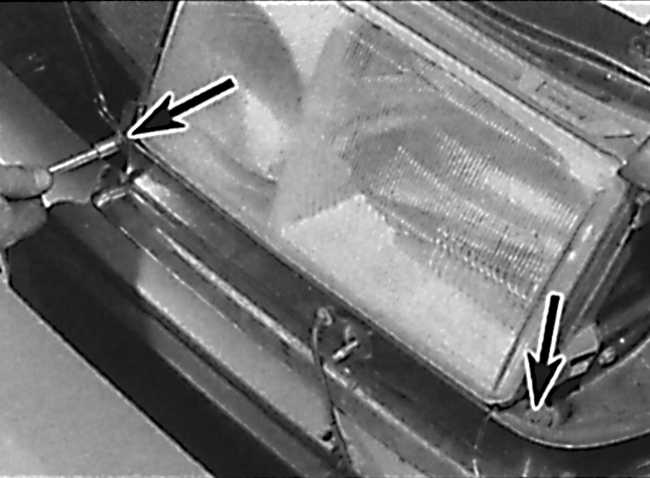

Освобождение верхнего фиксатора фары
26.9 Устройства внешнего освещения Mercedes-Benz W124

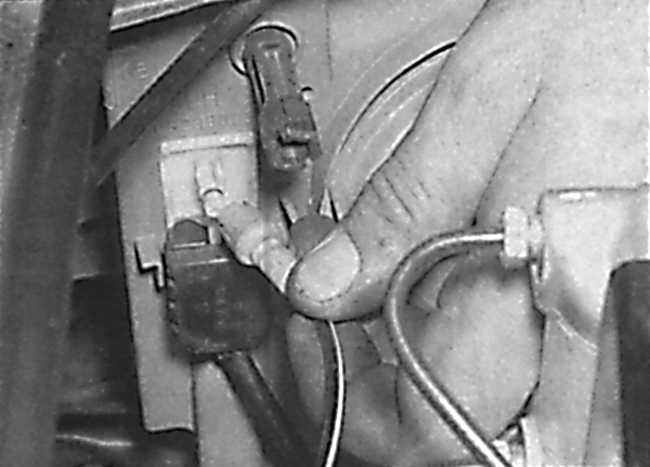

Отсоединение от фары вакуумного шланга и электрического разъема
26.9 Устройства внешнего освещения Mercedes-Benz W124

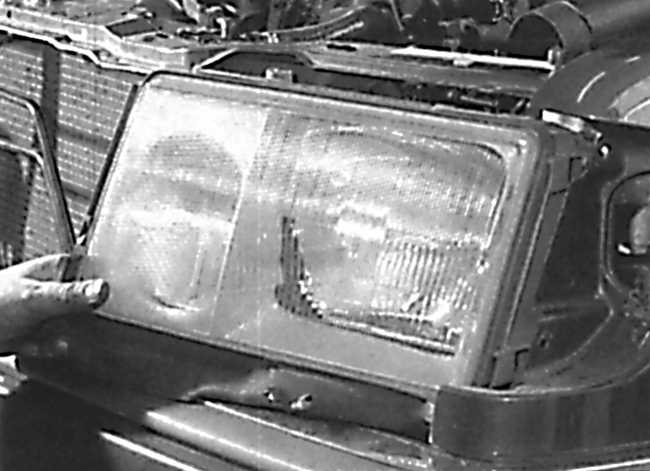

Снятие фары с автомобиля
26.9 Устройства внешнего освещения Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На моделях со стеклоочистителями фар отметьте расположение рычага стеклоочистителя по отношению к фаре. Поднимите колпачок, закрывающий ось рычага стеклоочистителя, затем отвинтите гайку крепления рычага и снимите рычаг стеклоочистителя фары (см. рис. Отвинчивание гайки крепления рычага стеклоочистителя фары).
2. Снимите лампочку указателя поворотов.
3. Отвинтите винты и снимите декоративную панель, расположенную у основания фары. На моделях с омывателями фар отсоедините шланг омывателя (см. рис. Расположение винтов крепления декоративной панели у основания фары).
4. Отвинтите болты крепления фары (см. рис. Расположение внутреннего болта крепления фары, Расположение внешних болтов крепления фары).
5. Освободите верхний фиксатор фары, для чего поверните его на 90°, затем снимите фару и отсоедините от нее вакуумный шланг и электрический разъем (см. рис. Освобождение верхнего фиксатора фары, Отсоединение от фары вакуумного шланга и электрического разъема, Снятие фары с автомобиля), при необходимости, снимите стекло фары.
6. Установка производится в последовательности, обратной снятию. Незначительно затяните болты крепления фары и проверьте совмещение фары с нижней декоративной панелью и капотом. При необходимости, отрегулируйте положение фары, для чего ослабьте болты крепления и верхний фиксатор. В заключение проверьте регулировку света фар.

Передний указатель поворотов

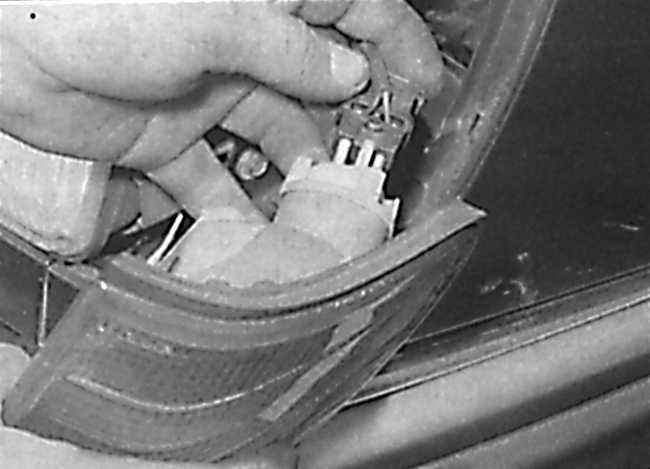

Снятие лампочки с корпуса указателя поворотов
26.9 Устройства внешнего освещения Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Освободите скобу крепления и извлеките лампу из корпуса указателя поворотов. Отсоедините электрический разъем от корпуса указателя поворотов и снимите его (см. рис. Снятие лампочки с корпуса указателя поворотов).
2. Установка производится в последовательности, обратной снятию. Проверьте, что фиксирующие выступы указателя поворотов вошли в направляющие на фаре.

Повторитель поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соблюдая осторожность, сдвиньте повторитель поворотов вперед и извлеките его из крыла. Поверните патрон с лампочкой против часовой стрелки и извлеките его из корпуса повторителя поворотов.
2. Установка производится в последовательности, обратной снятию.

Задние фонари

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Из багажного отделения освободите скобу крепления и снимите держатель лампочек с задней части фонаря, заем отсоедините электрический разъем.
2. Отвинтите гайки, затем освободите скобы крепления и снимите задний фонарь с автомобиля. Снимите прокладку, расположенную между задним фонарем и кузовом. Проверьте состояние прокладки и, при наличии повреждений, замените ее.
3. Установка производится в последовательности, обратной снятию. Проверьте правильность установки прокладки заднего фонаря.

Фонарь подсветки номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите винты и снимите фонарь подсветки номерного знака с крышки багажника или задней двери и отсоедините от него электрический разъем.
2. Установка производится в последовательности, обратной снятию. Не перетягивайте винты крепления фонаря подсветки номерного знака, так как его легко расколоть.
