Мерседес Бенц W124. Двери



Мерседес Бенц W124. Двери

24.12. Двери

Снятие

Передняя дверь

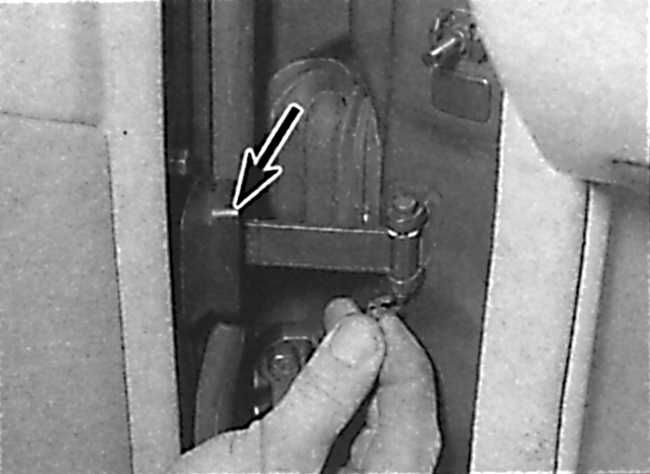

Расположение резинового защитного чехла на торце передней двери
25.12 Двери Mercedes-Benz W124

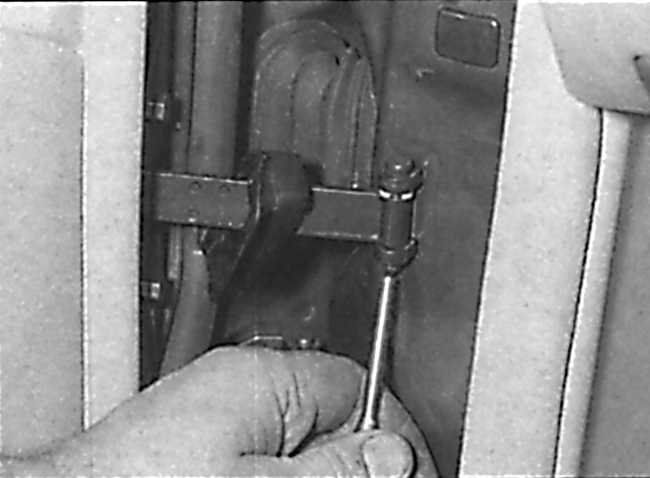

Извлечение штифта, крепящего ограничитель открытия двери
25.12 Двери Mercedes-Benz W124

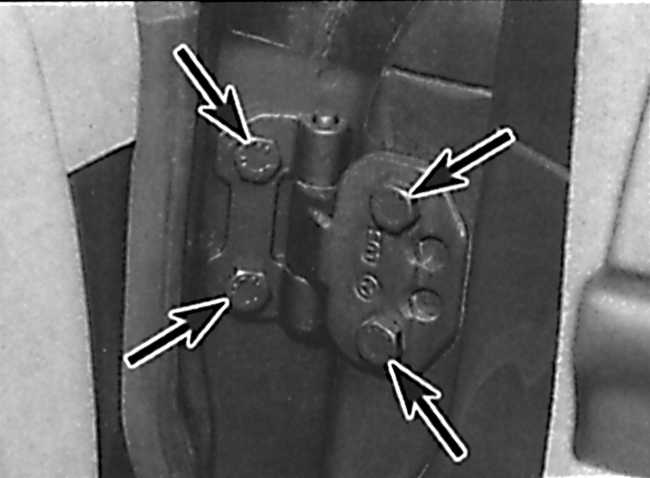

Расположение болтов крепления передней двери
25.12 Двери Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Если автомобиль имеет электрические стеклоподъемники или оборудован центральным замком, снимите обивку двери.
3. От электрического оборудования, расположенного в двери отсоедините электрические разъемы и вакуумный шланг центрального замка. Отметьте расположение, затем извлеките из скоб крепления электропроводку и вакуумный шланг. Снимите резиновое уплотнительное кольцо с переднего торца двери и извлеките электропроводку и вакуумный шланг из двери.
4. Используя карандаш или маркер, отметьте расположение шарниров на стойке двери.
5. Снимите скобу крепления и шайбу и извлеките шарнирный штифт, крепящий ограничитель открытия двери к передней стойке. Если шарнирный штифт сидит очень плотно, используя выколотку и молоток, выбейте его. С торца двери снимите резиновый защитный чехол (см. рис. Расположение резинового защитного чехла на торце передней двери, Извлечение штифта, крепящего ограничитель открытия двери).
6. В то время как помощник поддерживает дверь, отвинтите болты крепления двери и снимите ее с автомобиля (см. рис. Расположение болтов крепления передней двери).
7. Проверьте состояние шарниров двери на наличие износа и повреждений. При необходимости замены шарниров двери отметьте их расположение на двери, затем отвинтите болты и снимите шарниры с двери. По меткам установите новый шарнир и закрепите его болтами, затянув их требуемым моментом.

Задняя дверь

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Если автомобиль имеет электрические стеклоподъемники или оборудован центральным замком, снимите обивку двери.
3. От электрического оборудования, расположенного в двери отсоедините электрические разъемы и вакуумный шланг центрального замка. Отметьте расположение, затем извлеките из скоб крепления электропроводку и вакуумный шланг. Снимите резиновое уплотнительное кольцо с переднего торца двери и извлеките электропроводку и вакуумный шланг из двери.
4. Используя карандаш или маркер, отметьте расположение шарниров на стойке двери.
5. Снимите скобу крепления и шайбу и извлеките шарнирный штифт, крепящий ограничитель открытия двери к передней стойке. Если шарнирный штифт сидит очень плотно, используя выколотку и молоток, выбейте его. С торца двери снимите резиновый защитный чехол.
6. В то время как помощник поддерживает дверь, отвинтите болты крепления двери и снимите ее с автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите дверь на автомобиль и наживите болты крепления шарнира двери. Выровняйте шарниры двери в соответствии с метками, нанесенными перед снятием, затем затяните болты крепления шарнира требуемым моментом.
2. Переместите резиновый защитный чехол на ограничитель, затем совместите ограничитель открытия двери с кронштейном и установите шарнирный штифт и шайбу и закрепите его скобой. Установите резиновый защитный чехол на передний торец двери.
3. При наличии протяните в дверь вакуумный шланг и электропроводку и установите резиновое уплотнение на место. Проверьте правильность расположения шланга и электрической проводки и закрепите их скобами.
4. После установки двери проверьте, чтобы зазор по периметру двери был везде одинаковый, а также, чтобы наружная поверхность двери была заподлицо с остальными элементами кузова. Для регулировки зазора по периметру двери ослабьте болты крепления шарниров двери и, перемещая дверь, отрегулируйте ее положение, после чего затяните болты крепления.
5. Для установки двери заподлицо с остальными элементами кузова ослабьте болты крепления шарнира двери к двери и отрегулируйте положение двери, после чего затяните болты крепления.
6. Проверьте, что замок двери четко заходит на ударную пластину, расположенную на стойке. Если необходима регулировка, ослабьте винты, крепящие ударную пластину, переместите ударную пластину и затяните винты крепления.
7. Подсоедините провод массы к аккумулятору.
