Мерседес Бенц W124. Рулевое колесо

23.20. Рулевое колесо

ОБЩИЕ СВЕДЕНИЯ

Предупреждение использовать новый болт крепления рулевого колеса.

Снятие

Модели без подушки безопасности

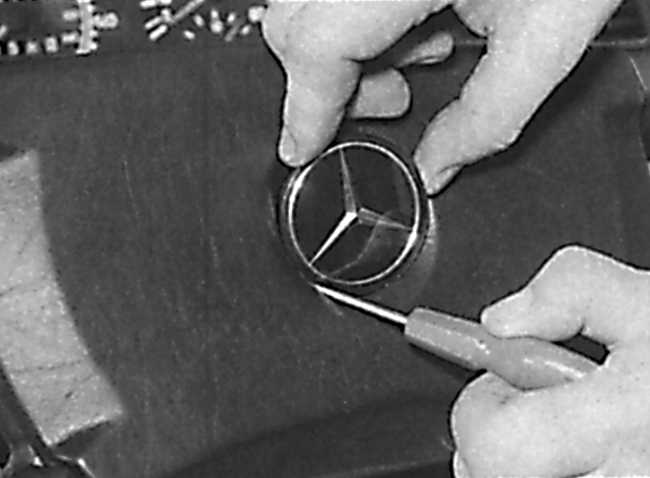

Снятие с центральной части рулевого колеса снимите эмблемы Mercedes-Benz

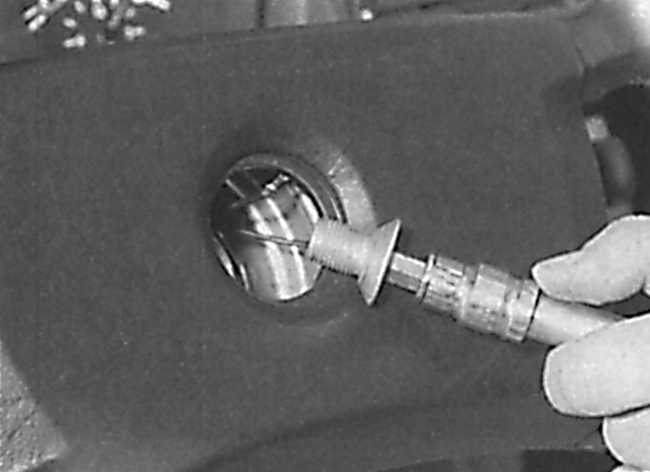

Извлечение болта крепления рулевого колеса

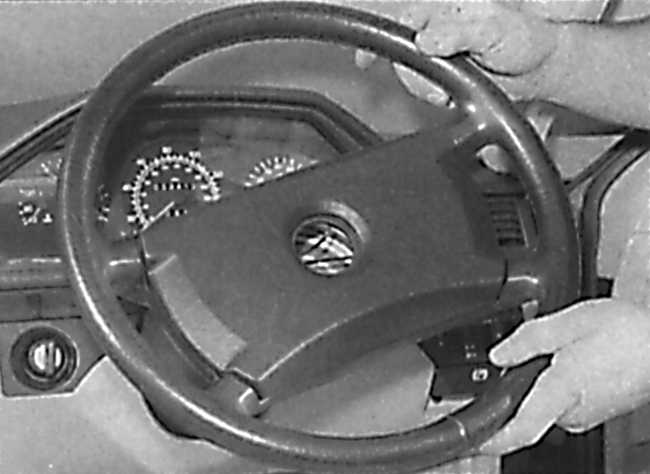

Снятие рулевого колеса с рулевой колонки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С центральной части рулевого колеса снимите эмблему Mercedes-Benz (см. рис. Снятие с центральной части рулевого колеса снимите эмблемы Mercedes-Benz).

2. Отвинтите и извлеките болт крепления рулевого колеса (см. рис. Извлечение болта крепления рулевого колеса).

3. Используя краску или чертилку, отметьте взаимное положение рулевого колеса и рулевого вала. Потянув на себя, снимите рулевое колесо со шлицов рулевого вала. Если рулевое колесо сидит плотно на шлицах рулевого вала, при снятии поворачивайте его в стороны и ладонью постукивайте с обратной стороны рулевого колеса (см. рис. Снятие рулевого колеса с рулевой колонки).

4. Проверьте состояние контактов звукового сигнала и контактное кольцо на наличие износа или повреждений и, при необходимости, замените.

Модели с подушкой безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с центральной части рулевого колеса подушку безопасности.

Установка

Модели без подушки безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию с учетом следующих моментов:

а – нанесите тонкий слой смазки на контактное кольцо звукового сигнала и установите рулевое колесо на шлицы рулевого вала в соответствии с метками, нанесенными перед снятием;
b – закрепите рулевое колесо новым болтом и затяните его требуемым моментом.

Модели с подушкой безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию с учетом следующих моментов:
а – если положение контактного блока было нарушено при снятии рулевого колеса, нажмите на блок и вращайте центральную часть блока против часовой стрелки до упора, а затем из этого положения поверните центральную часть блока по часовой стрелке на 3 полных оборота;
b – нанесите тонкий слой смазки на контактное кольцо звукового сигнала и установите рулевое колесо на шлицы рулевого вала в соответствии с метками, нанесенными перед снятием. Проверьте правильность расположения электропроводки контактного блока;
с – на ранних моделях проверьте, что ориентир в верхней части рулевой колонки совместился с отверстием контактного блока;
d – ввинтите новый болт крепления рулевого колеса и затяните его требуемым моментом. Установите подушку безопасности в центр рулевого колеса.
