22.18. Тросы стояночного тормоза
Снятие
Передний трос
Предупреждение
троса стояночного тормоза необходимо использовать новый болт крепления троса
к компенсационной пластине.

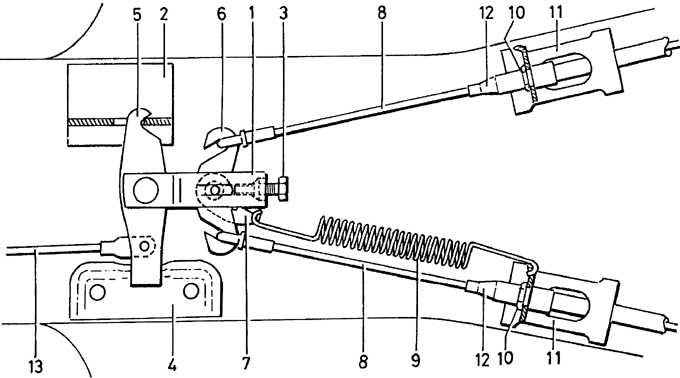

Расположение деталей компенсационного механизма стояночного
тормоза
|
|
1 – кронштейн регулятора;
2 – опорный кронштейн;
3 – регулировочный болт;
4 – направляющий кронштейн;
5 – промежуточный рычаг;
6 – компенсационная пластина;
7 – скоба крепления пружины; |
8 – задний трос стояночного тормоза;
9 – возвратная пружина;
10 – скоба крепления оболочки троса;
11 – кронштейн;
12 – уплотнение;
13 – передний трос стояночного тормоза |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите сиденье водителя и центральную консоль. |
| 2. Отсоедините трос от педали стояночного
тормоза. |
| 3. Отсоедините возвратную пружину и снимите
ее с компенсационной пластины (см. рис. Расположение деталей компенсационного
механизма стояночного тормоза). |
| 4. Отвинтите болт, крепящий заднюю часть переднего
троса к выравнивающей пластине. При установке необходимо использовать
новый болт. |
| 5. Отметьте расположение переднего троса стояночного
тормоза, извлеките его из скоб крепления и фиксаторов и снимите его.
|
|
Задний трос
Предупреждение
необходимо использовать новый болт крепления троса к крепежному элементу ступицы.

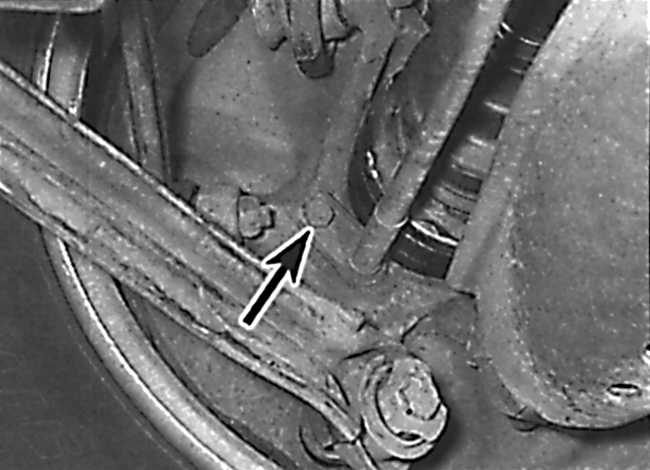

Расположение болта крепления задней части стояночного
тормоза к крепежному элементу задней ступицы

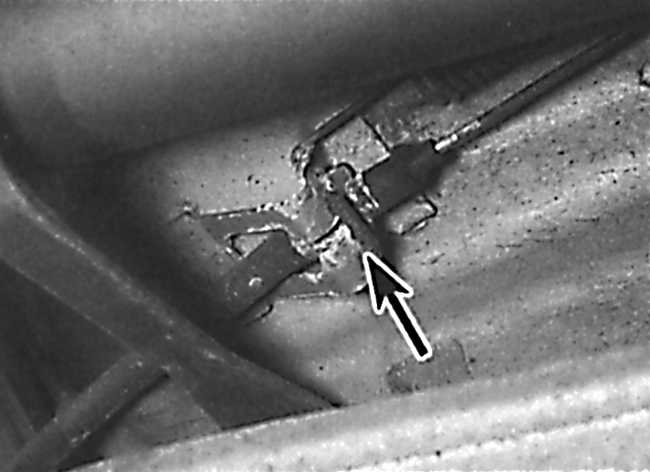

Расположение скобы крепления оболочки заднего троса
стояночного тормоза
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите тормозные колодки стояночного тормоза,
соответствующего колеса и отсоедините конец троса от раздвижного механизма. |
| 2. Отвинтите болт, крепящий оболочку троса
к ступице, и снимите трос с задней части тормозного щита (см. рис.
Расположение болта крепления задней части стояночного тормоза к
крепежному элементу задней ступицы). |
| 3. Отсоедините возвратную пружину и снимите
ее со скобы крепления компенсаци онной пластины. |
| 4. Снимите скобу, крепящую переднюю часть оболочки
троса стояночного тормоза к кронштейну на днище кузова. Отсоедините
трос от компенсационной пластины и извлеките его из-под автомобиля
(см. рис. Расположение скобы крепления оболочки заднего троса стояночного
тормоза). |
|
Установка
Передний трос
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. Используйте новый болт для крепления задней части
троса к выравнивающей пластине. Отрегулируйте работу стояночного тормоза. |
|
Задний трос
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. Для крепления троса к крепежному элементу ступицы
используйте новый болт. Отрегулируйте стояночный тормоз. |
|
