16.4. Катушка зажигания

СИСТЕМА ЗАЖИГАНИЯ EZL

Снятие

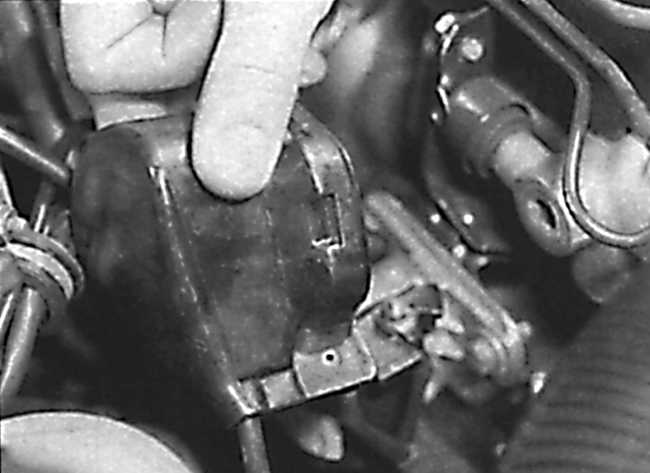

Снятие пластикового кожуха с катушки зажигания

17.4 Катушка зажигания Mercedes-Benz W124

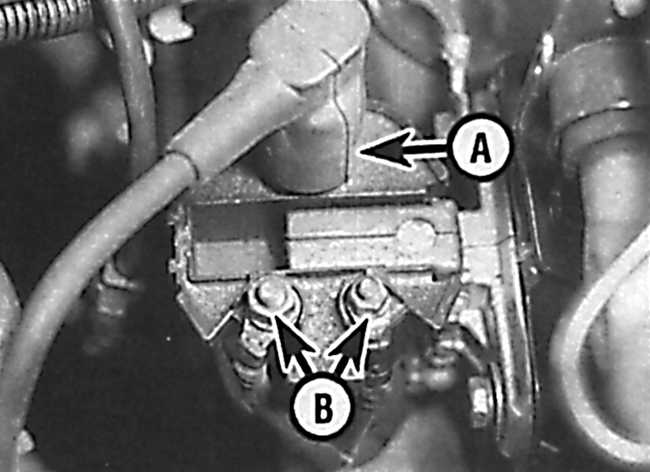

Места подсоединения проводов к катушке зажигания

A – место подсоединения центрального высоковольтного провода;

B – место подсоединения проводов к первичной обмотке катушки зажигания

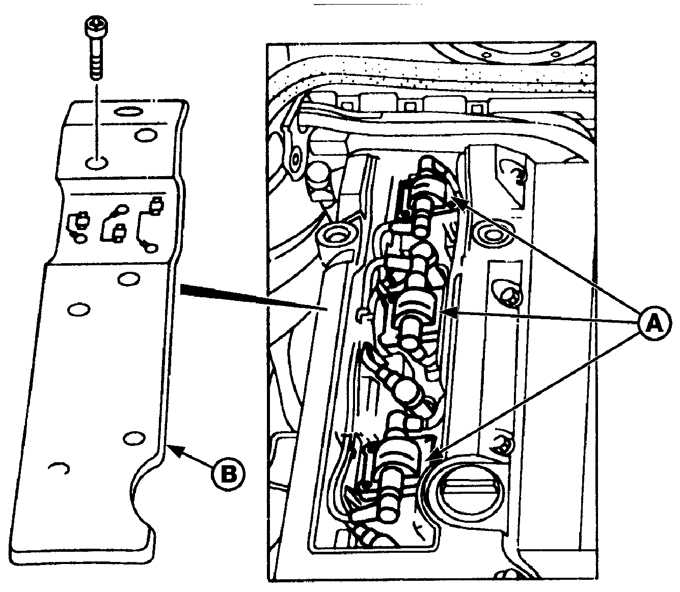

Расположение катушек зажигания на моделях с системой управления двигателем HFM

A – катушки зажигания;

B – защитный кожух

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. На всех моделях катушка зажигания устанавливается на кронштейне в левой передней части моторного отсека. Освободите фиксаторы и снимите пластиковый кожух с верхней части катушки зажигания (см. рис. Снятие пластикового кожуха с катушки зажигания).

3. Отсоедините центральный высоковольтный провод от центрального контакта катушки зажигания (см. рис. Места подсоединения проводов к катушке зажигания).

4. Отвинтите гайки и отсоедините положительный и отрицательный провода от клемм первичной обмотки катушки зажигания. Перед снятием промаркируйте провода.

5. Отвинтите болты и снимите катушку зажигания.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

МОДЕЛИ С СИСТЕМОЙ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ HFM

Снятие

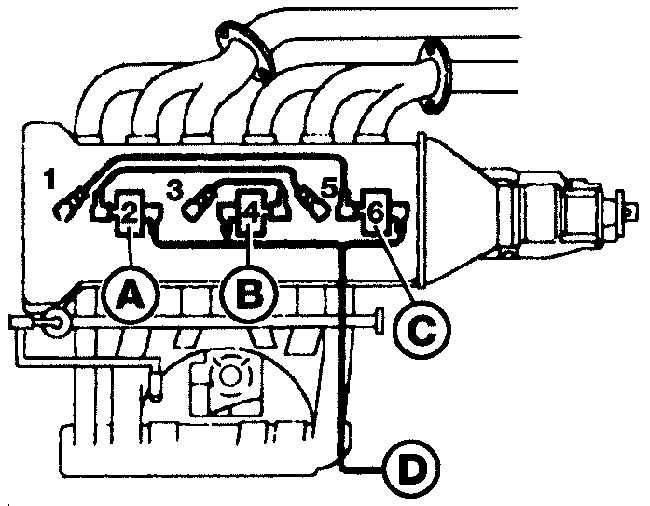

Расположение катушек зажигания и соединение их с цилиндрами, которые их обслуживают

A – цилиндры № 2 и 5;

B – цилиндры № 3 и 4;

C – цилиндры №1 и 6;

D – к блоку ECU от цилиндров 1 - 6

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Три катушки зажигания установлены на крышке головки блока цилиндров под кожухом. На рисунке Расположение катушек зажигания и соединение их с цилиндрами, которые их обслуживают показано расположение катушек зажигания и цилиндры, которые они обслуживают.

2. Снимите провод массы с аккумулятора.

3. Отвинтите винты и снимите крышку, закрывающую катушки зажигания. Отсоедините высоковольтные провода и провода первичных обмоток от катушек зажигания.

4. Отвинтите винты и поднимите катушку зажигания с крышки головки блока цилиндров, одновременно отсоединяя высоковольтный провод от свечи зажигания.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
