Мерседес Бенц W124. Игла жиклера

9.9.1.2. Игла жиклера

ОБЩИЕ СВЕДЕНИЯ

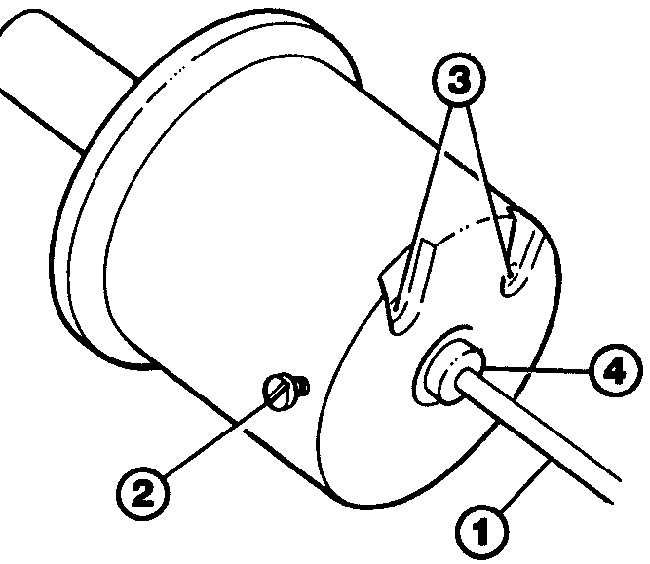

Блок поршня, диафрагмы и иглы жиклера

1 – игла жиклера;

2 – винты крепления иглы жиклера;

3 – воздушный канал;

4 – пластиковая втулка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с карбюратора блок с поршнем, диафрагмой и иглой жиклера.

2. С боковой стороны поршня ослабьте винт и извлеките иглу жиклера (см. рисунок).

3. Проверьте состояние иглы жиклера. Если на ней присутствуют загрязнения, промойте иглу в соответствующем растворителе. При этом не повредите иглу. Если игла изношена, замените ее.

4. Установите иглу в поршень таким образом, чтобы пластиковая втулка совместилась с корпусом поршня, и закрепите иглу винтом.

5. Установите блок поршня с иглой жиклера в корпус карбюратора.
