Мерседес Бенц W124. Модели с 6-цилиндровыми бензиновыми двигателями



Мерседес Бенц W124. Модели с 6-цилиндровыми бензиновыми двигателями

8.8.2. Модели с 6-цилиндровыми бензиновыми двигателями

Снятие

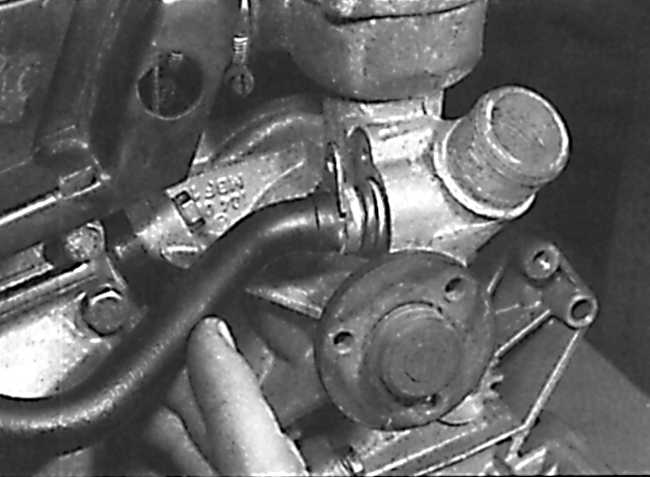

Крепление возвратной трубы отопителя к водяному насосу
9.8.2 Модели с 6-цилиндровыми бензиновыми двигателями Mercedes-Benz W124

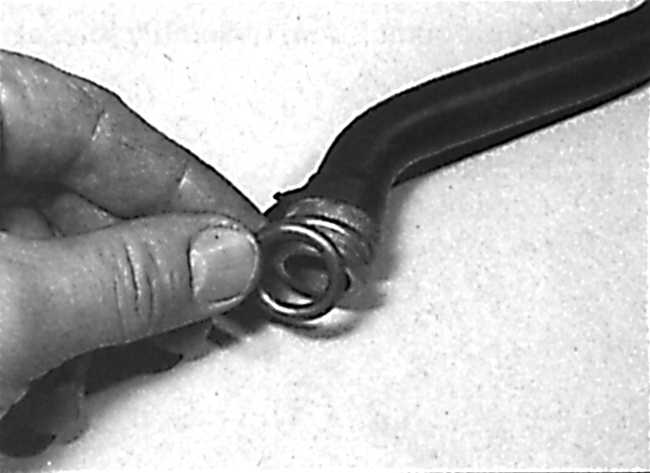

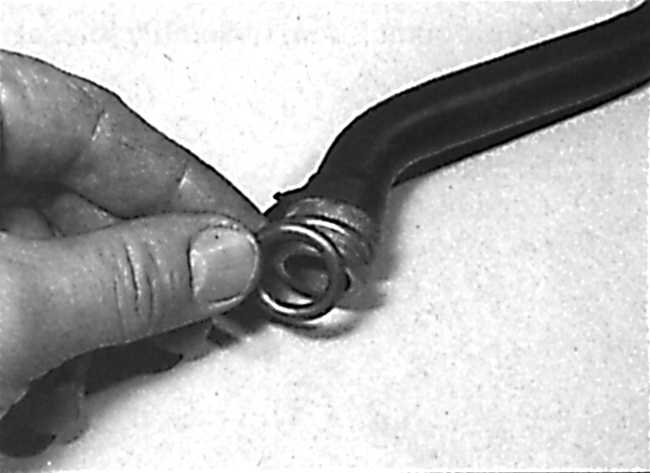

Снятие уплотнительного кольца круглого сечения с возвратной трубы отопителя
9.8.2 Модели с 6-цилиндровыми бензиновыми двигателями Mercedes-Benz W124

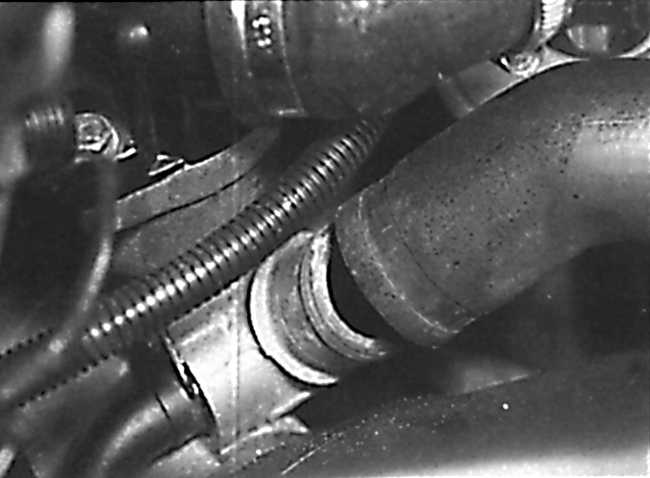

Снятие с водяного насоса верхнего шланга радиатора
9.8.2 Модели с 6-цилиндровыми бензиновыми двигателями Mercedes-Benz W124

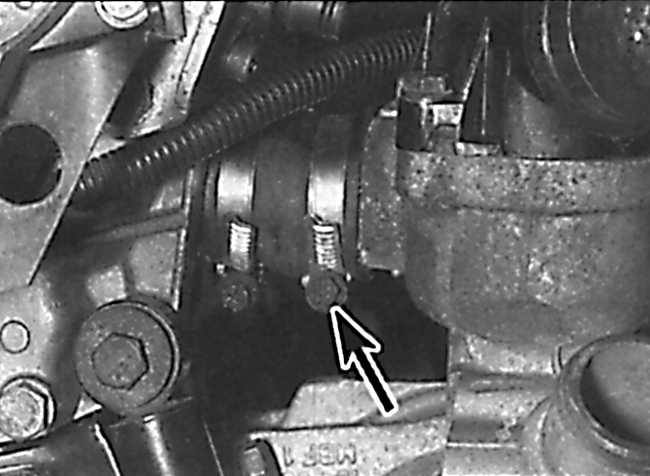

Крепление шланга охлаждающей жидкости головки блока цилиндров к водяному насосу
9.8.2 Модели с 6-цилиндровыми бензиновыми двигателями Mercedes-Benz W124

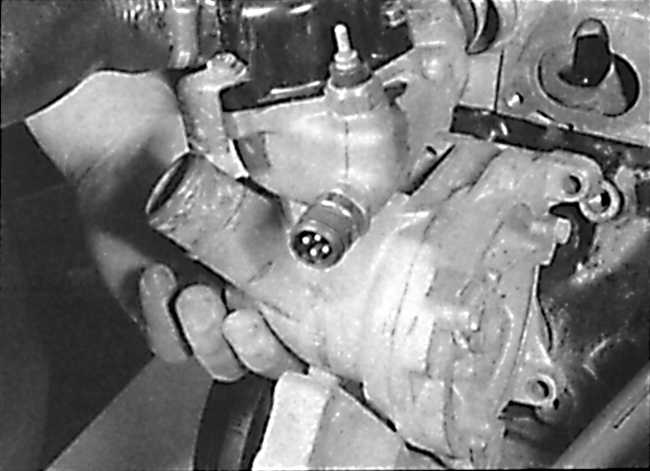

Снятие водяного насоса с 6-цилиндрового бензинового двигателя
9.8.2 Модели с 6-цилиндровыми бензиновыми двигателями Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора и слейте охлаждающую жидкость из системы охлаждения.
2. Снимите вспомогательный приводной ремень и механизм натяжения ремня.
3. Отвинтите болты крепления насоса усилителя рулевого управления и переместите насос в сторону, не отсоединяя от него шланги.
4. Снимите воздушный фильтр и воздухозаборник.
5. Снимите распределитель и кожух вспомогательного приводного ремня.
6. На ранних моделях отвинтите шесть болтов крепления компрессора системы кондиционирования воздуха и переместите компрессор в сторону, не отсоединяя от него шланги.
7. Отвинтите болт и снимите возвратную трубу отопителя с водяного насоса. Снимите с трубы уплотнительное кольцо круглого сечения (см. рис. Крепление возвратной трубы отопителя к водяному насосу, Снятие уплотнительного кольца круглого сечения с возвратной трубы отопителя). Извлеките трубу из скобы крепления на кронштейне вентилятора радиатора.
8. На моделях с масляным радиатором отвинтите трубопровод подачи охлаждающей жидкости от водяного насоса и снимите уплотнительное кольцо круглого сечения. Отвинтите винт и снимите кронштейн трубы охлаждающей жидкости с подвески впускного коллектора.
9. Снимите термостат.
10. Ослабьте хомуты и отсоедините шланги охлаждающей жидкости головки блока цилиндров и верхний шланг радиатора от водяного насоса (см. рис. Снятие с водяного насоса верхнего шланга радиатора, Крепление шланга охлаждающей жидкости головки блока цилиндров к водяному насосу).
11. Отвинтите 4 болта и снимите водяной насос с двигателя (см. рис. Снятие водяного насоса с 6-цилиндрового бензинового двигателя). Извлеките две втулки и снимите уплотнительное кольцо.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соблюдая осторожность, очистите сопрягаемые поверхности водяного насоса и блока цилиндров от остатков старой прокладки.
2. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
3. Для установки некоторых болтов крепления водяного насоса необходимо использовать стержень и магнит.
4. Затяните все болты требуемым моментом.
5. При установке водяного насоса и кожуха термостата необходимо использовать новые прокладки. При установке возвратного шланга отопителя необходимо на шланг установить новое уплотнительное кольцо круглого сечения.
6. Установите и отрегулируйте натяжение вспомогательного приводного ремня.
7. Залейте охлаждающую жидкость в систему охлаждения.
