Мерседес Бенц W124. Механизм натяжения приводной цепи, звездочки и успокоители цепи

6.10. Механизм натяжения приводной цепи, звездочки и успокоители цепи

6.10.1. Механизм натяжения приводной цепи

ОБЩИЕ СВЕДЕНИЯ

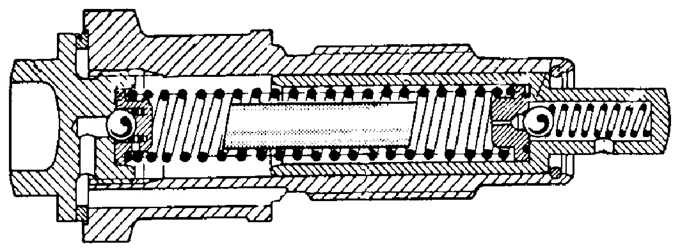

Механизм натяжения приводной цепи

Снятие

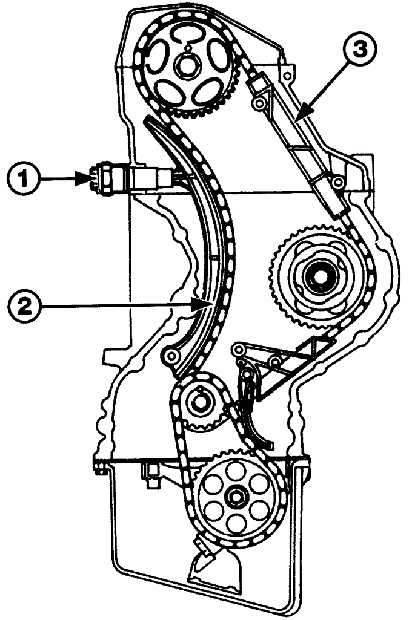

Расположение приводной цепи на дизельном двигателе

1 – механизм натяжения;

2 – башмак механизма натяжения;

3 – верхний успокоитель приводной цепи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С правой стороны головки блока цилиндров вывинтите механизм натяжения приводной цепи (см. Расположение приводной цепи на дизельном двигателе).

2. Если механизм натяжения приводной цепи имеет дефекты, его необходимо заменить в сборе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой механизма натяжения в двигатель заполните его маслом. Расположите механизм натяжения в емкости с моторным маслом плунжером вниз и несколько нажмите на плунжер. Плунжер заполненного маслом механизма натяжения цепи должен нажиматься медленно и равномерно с небольшим усилием.

2. Ввинтите механизм натяжения приводной цепи в головки блока цилиндров и затяните его требуемым моментом.
