Регулировка крышки багажного отделения

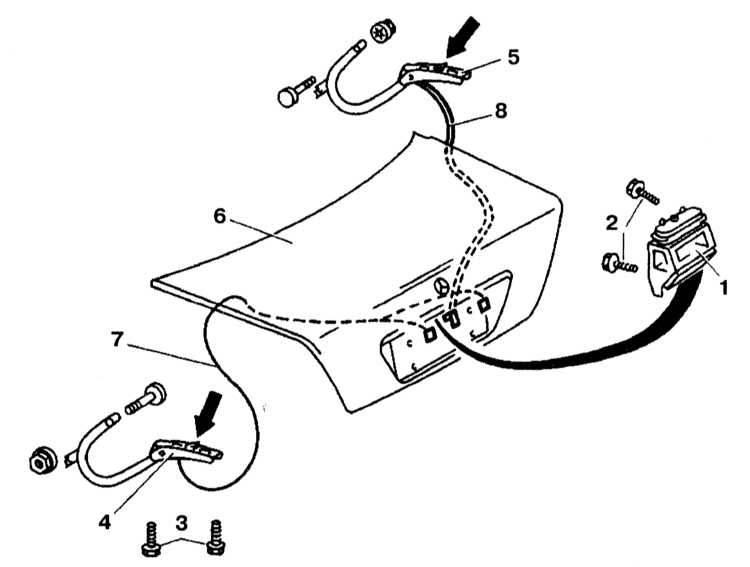

Детали установки крышки багажного отделения

13.27 Регулировка крышки багажного отделения Mercedes-Benz W140

1 — Ручка открывания багажника
2, 3 — Болты
4, 5 — Петли крепления багажника
6 — Багажник
7 — Электропроводка
8 — Пневматический трубопровод

Регулировка в продольном направлении

 ПОРЯДОК ВЫПОЛНЕНИЯ

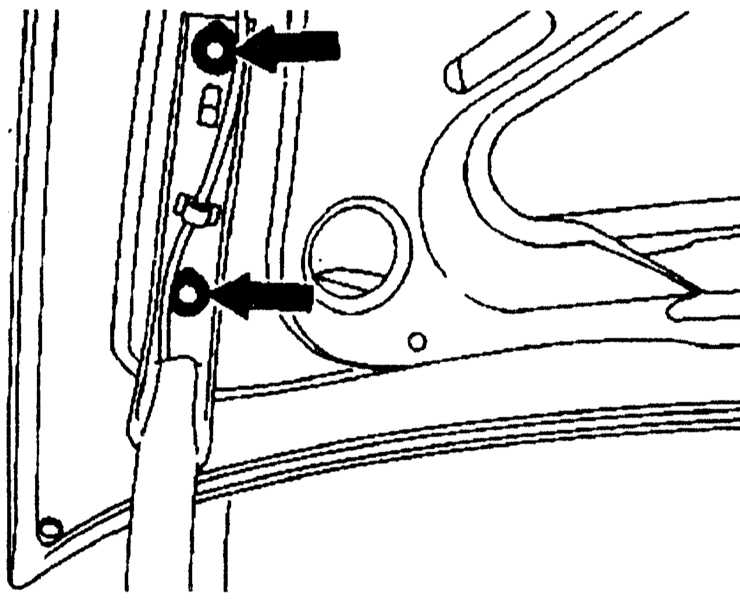

1. Ослабьте болты крепления петель багажника слева и справа.

13.27 Регулировка крышки багажного отделения Mercedes-Benz W140

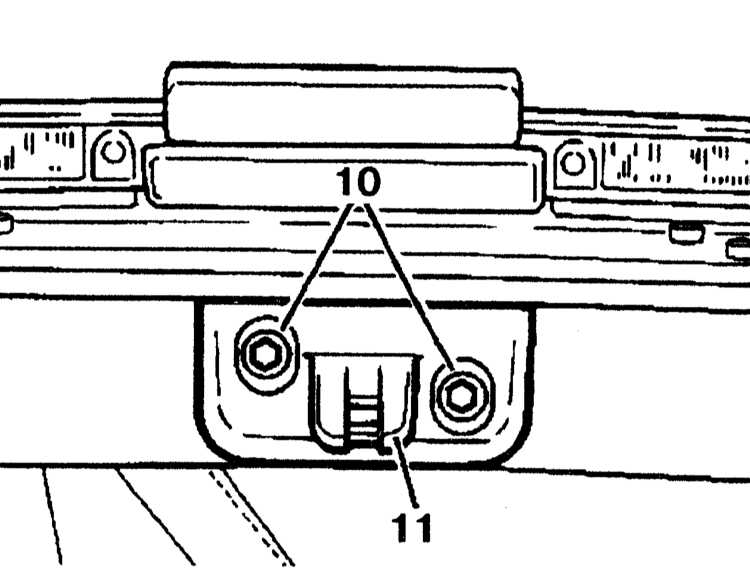

2. Ослабьте болты 10 крепления язычка 11 багажника. 13.27 Регулировка крышки багажного отделения Mercedes-Benz W140

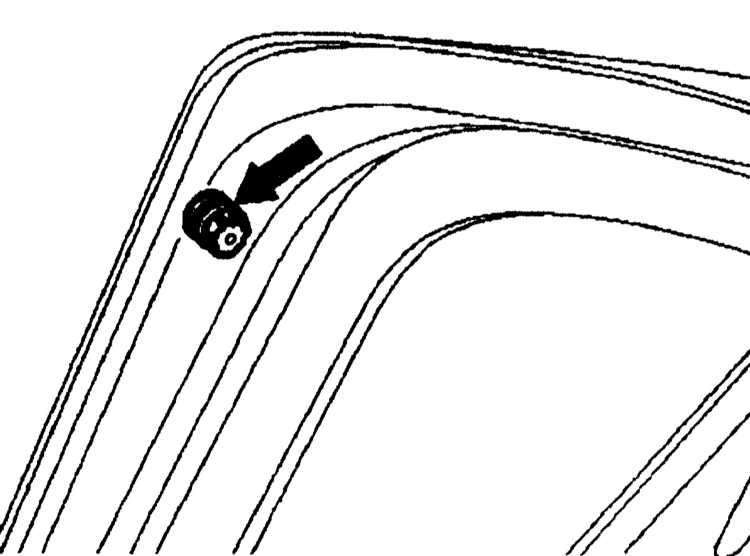

3. Вверните резиновые буферы слева и справа на 1.5 оборота. 13.27 Регулировка крышки багажного отделения Mercedes-Benz W140

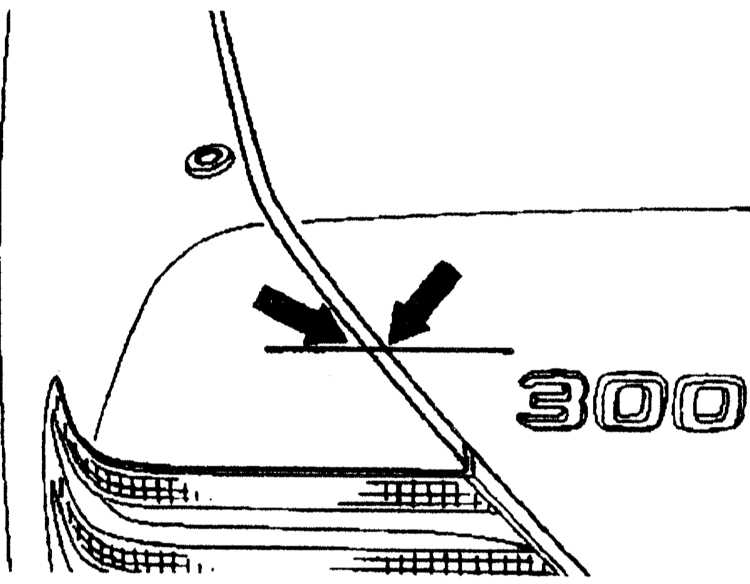

4. Отрегулируйте положение багажника так, чтобы задний край багажника расположился заподлицо с задним крылом. 13.27 Регулировка крышки багажного отделения Mercedes-Benz W140
5. Затяните болты крепления петель багажника моментом 10 Нм. 13.27 Регулировка крышки багажного отделения Mercedes-Benz W140
6. Отрегулируйте язычок (11) так, чтобы багажник закрывался полностью. Затяните болты (10) крепления язычка (11) моментом 10 Нм.

Регулировка по высоте

 ПОРЯДОК ВЫПОЛНЕНИЯ

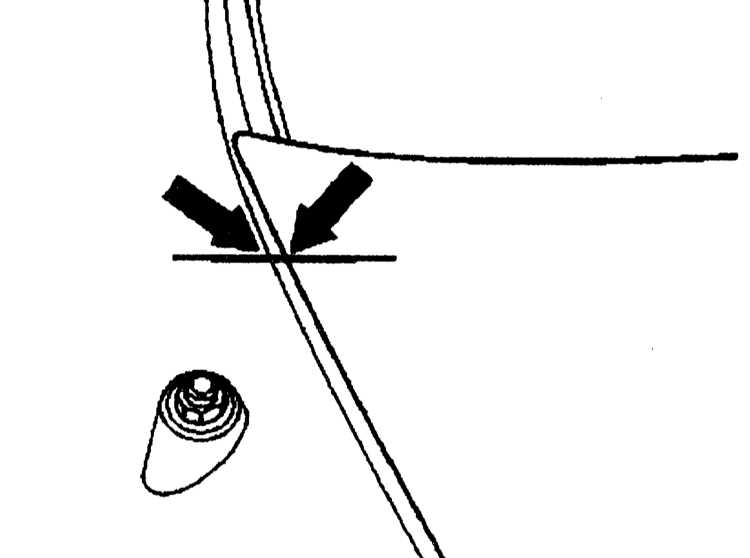

1. Отрегулируйте передний край багажника по высоте так, чтобы наружный край багажника расположился заподлицо с задним крылом. 13.27 Регулировка крышки багажного отделения Mercedes-Benz W140

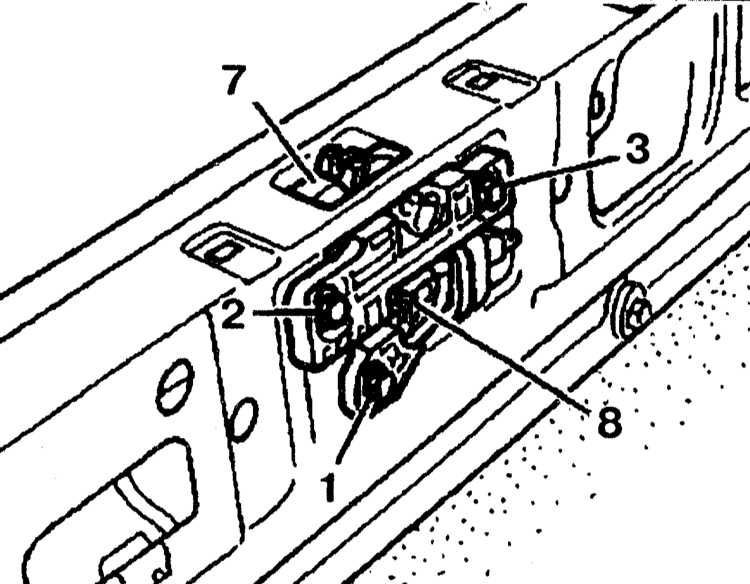

2. Ослабьте болты (2) и (3) крышки (7). 13.27 Регулировка крышки багажного отделения Mercedes-Benz W140

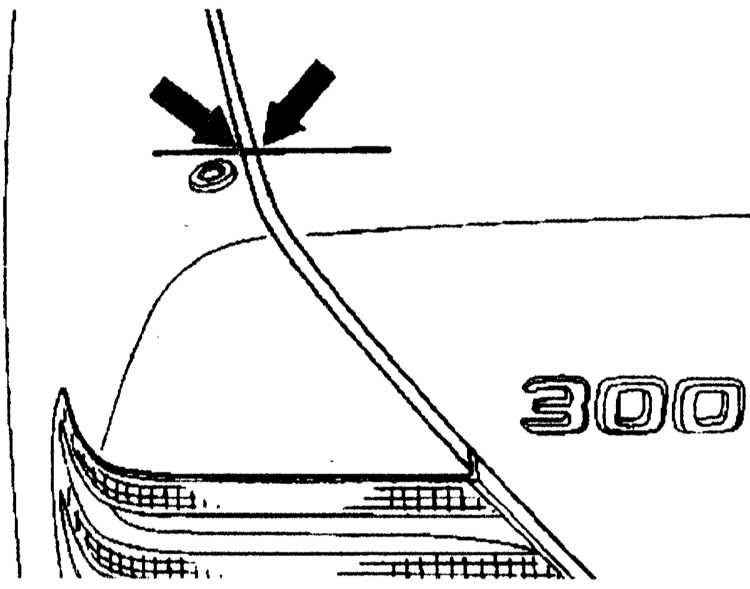

3. Закройте багажник и нажмите на него так, чтобы верхний край багажника установился заподлицо с задним крылом. 13.27 Регулировка крышки багажного отделения Mercedes-Benz W140
4. Отрегулируйте положение багажника так, чтобы он закрывался полностью. Затяните болты крепления крышки (7) моментом 10 Нм. 13.27 Регулировка крышки багажного отделения Mercedes-Benz W140
