Мерседес Бенц W140. Разборка и сборка внутренней трубы



Мерседес Бенц W140. Разборка и сборка внутренней трубы

Разборка и сборка внутренней трубы

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

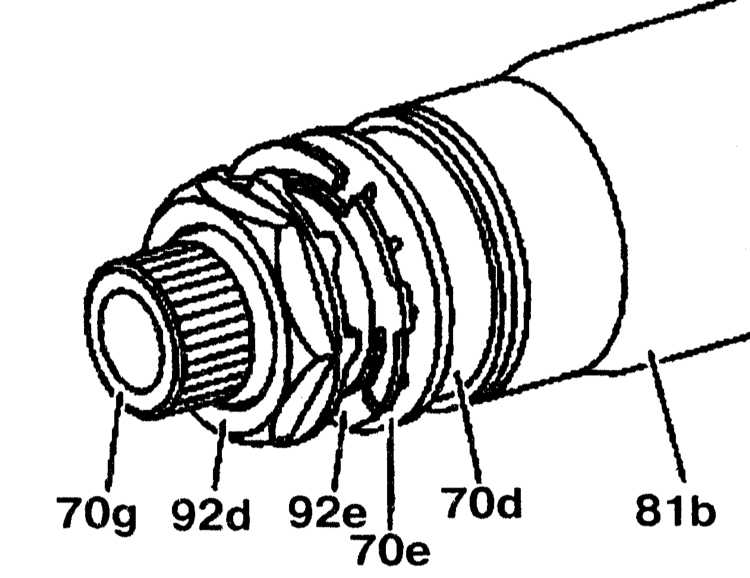

1. Отверните гайку (92d) и снимите блокировочную пластину (92e), снимите дисковую пружину (70e) и упорное кольцо (70d). 12.5.7 Разборка и сборка внутренней трубы Mercedes-Benz W140

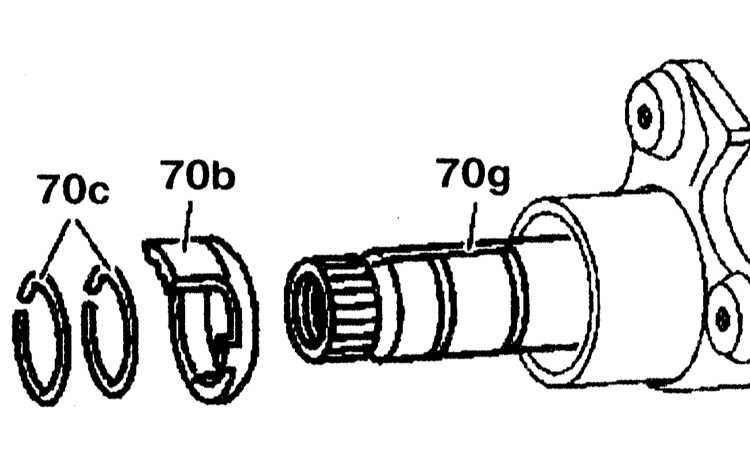

2. Извлеките рулевой вал (70g), упорное кольцо (70b) и стопорное кольцо (70c).Два блокировочных кольца установлены на моделях с контактной спиралью. Выпрессуйте шариковый подшипник из трубы, используя рулевой вал, и замените его.

12.5.7 Разборка и сборка внутренней трубы Mercedes-Benz W140

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

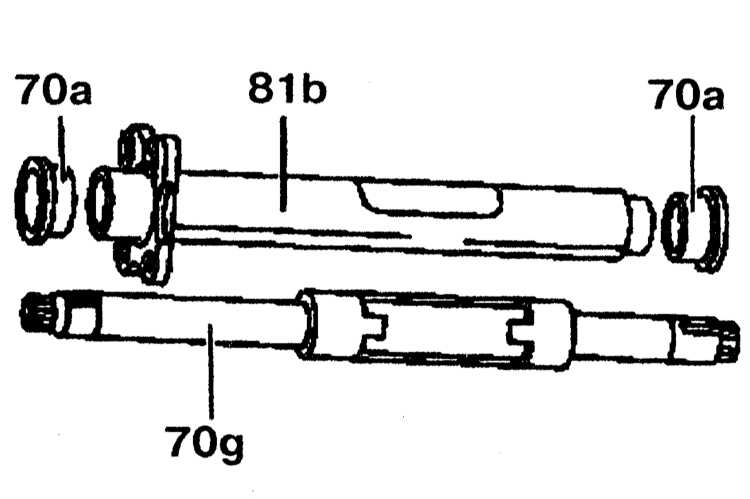

1. Запрессуйте шариковый подшипник (70a) в наружную трубу (81b) до упора. Вставьте рулевой вал (70g). Запрессуйте второй шариковый подшипник (70a). 12.5.7 Разборка и сборка внутренней трубы Mercedes-Benz W140

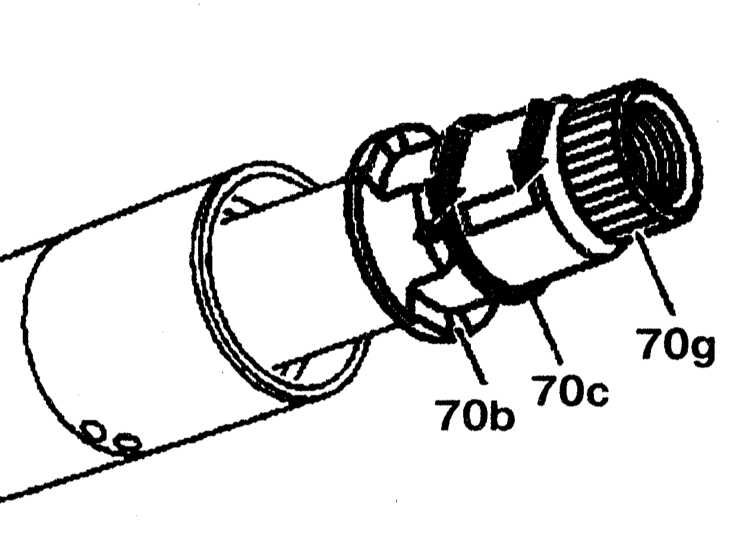

2. Установите упорное кольцо (70b) и стопорное кольцо (70c) вместе на рулевой вал (70g), убедитесь, что стопорное кольцо (70c) заблокировано в нужном положении в пазе рулевого вала. 12.5.7 Разборка и сборка внутренней трубы Mercedes-Benz W140

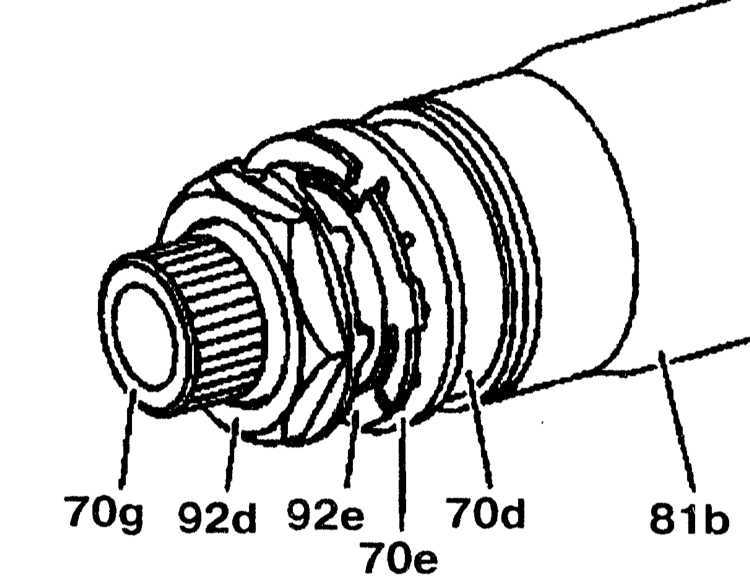

3. Установите упорное кольцо (70d), дисковую пружину (70e) и новую стопорную пластину (92e) крепежными ушками по направлению к гайке, заверните гайку (92d) и затяните ее от руки. 12.5.7 Разборка и сборка внутренней трубы Mercedes-Benz W140
4. Проверьте легкость вращения рулевого вала. Рулевой вал не должен иметь осевого биения в трубе и должен вращаться без заеданий.
