Мерседес Бенц W140. Снятие и установка клапана регулировки клиренса



Мерседес Бенц W140. Снятие и установка клапана регулировки клиренса

Снятие и установка клапана регулировки клиренса

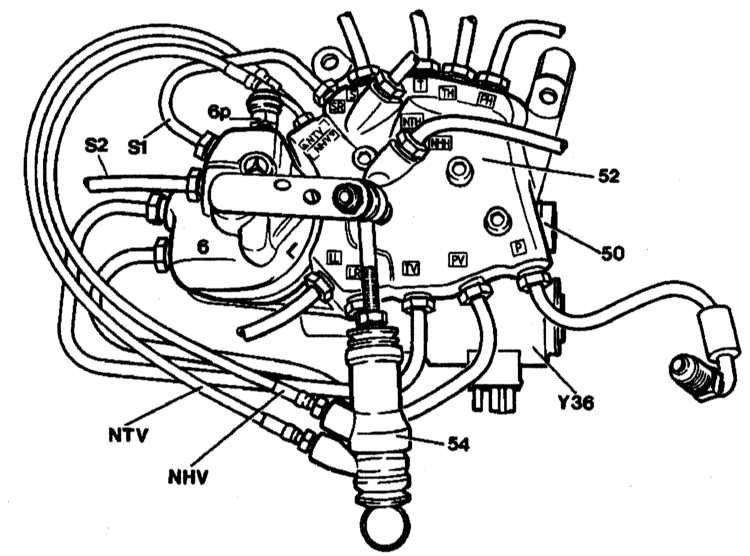

Детали установки клапана регулировки клиренса кузова

12.4.10 Снятие и установка клапана регулировки клиренса Mercedes-Benz W140

50 — Распределительный клапан
52 — Распределитель
54 — Соединительная тяга
Y36 — Клапан регулировки клиренса кузова

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднее правое колесо.

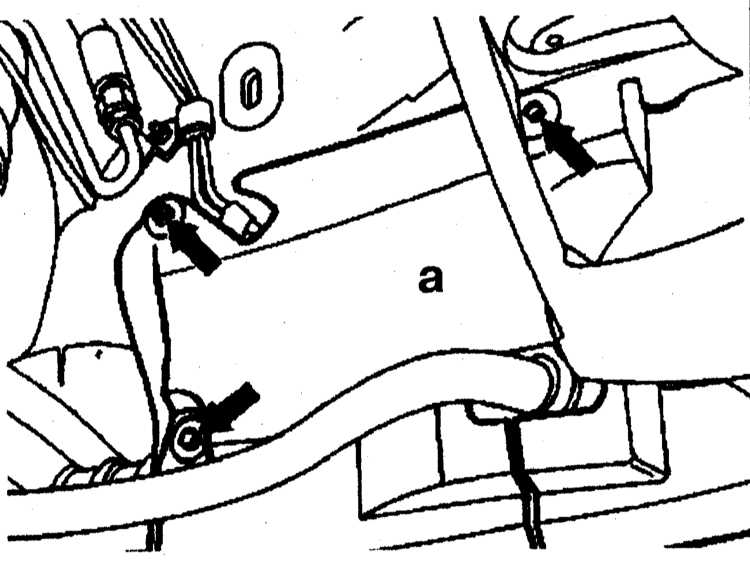

2. Отверните три болта (стрелки) и снимите щиток (a) на правой колесной арке. 12.4.10 Снятие и установка клапана регулировки клиренса Mercedes-Benz W140

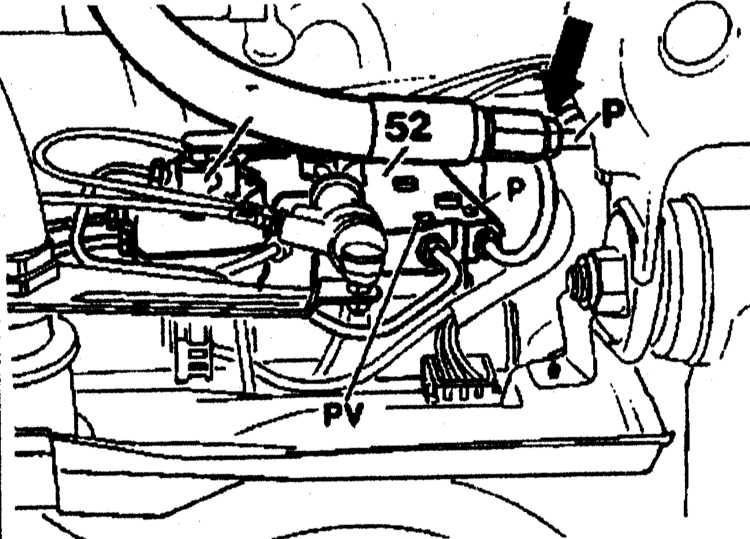

3. Отсоедините нагнетающий трубопровод (Р) от стальной трубки. Слейте жидкость. 12.4.10 Снятие и установка клапана регулировки клиренса Mercedes-Benz W140

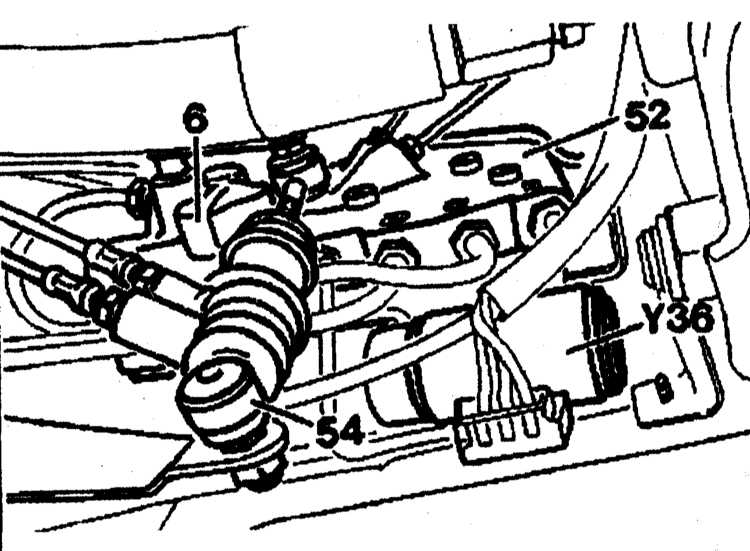

4. Отсоедините соединительную тягу (54) от рычага на регуляторе (6). 12.4.10 Снятие и установка клапана регулировки клиренса Mercedes-Benz W140
5. Снимите- клапан (Y36), сняв хомут крепления клапана, отсоедините разъемы проводки от клапанов (Y36) и (Y37). 12.4.10 Снятие и установка клапана регулировки клиренса Mercedes-Benz W140

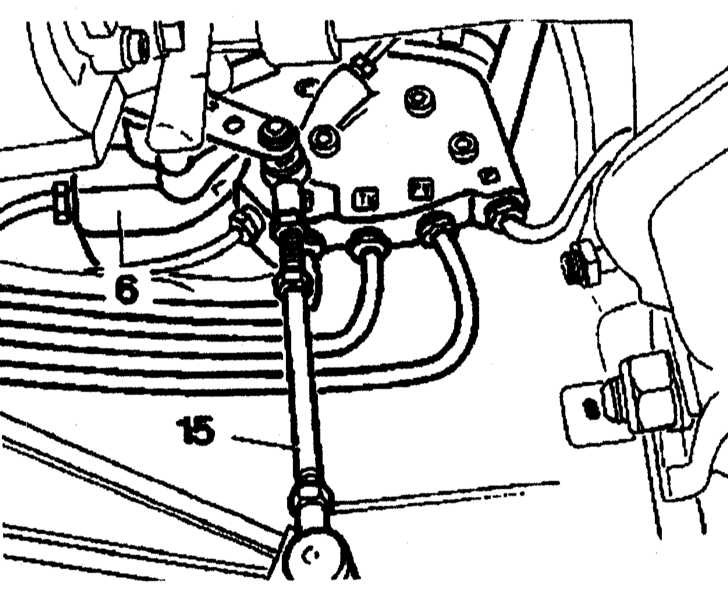

6. На моделях, поставляемых в США: отсоедините соединительную тягу (15) от рычага на регуляторе (6). 12.4.10 Снятие и установка клапана регулировки клиренса Mercedes-Benz W140

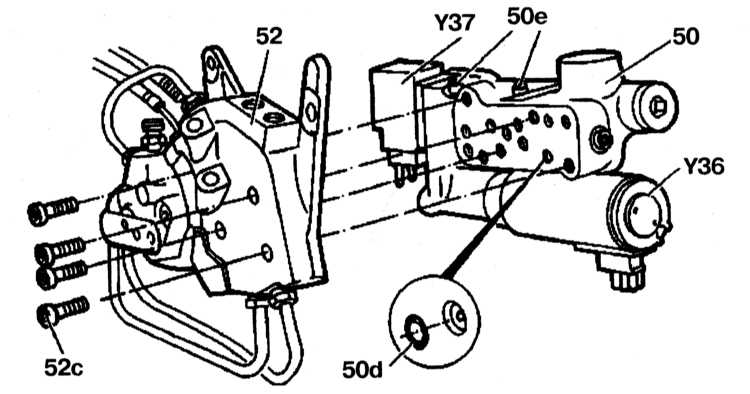

7. Отверните болты крепления (52c), поднимите распределительный клапан (50) с распределителя (52) и осторожно снимите его. 12.4.10 Снятие и установка клапана регулировки клиренса Mercedes-Benz W140

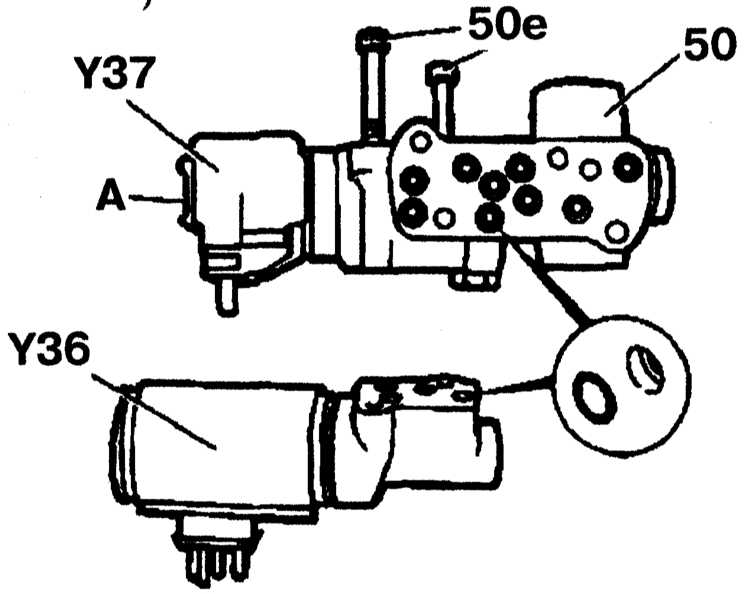

8. Отверните болты (50e), отсоедините клапан (Y36) от распределителя (50). 12.4.10 Снятие и установка клапана регулировки клиренса Mercedes-Benz W140

Установка

Установка проводится в порядке, обратном снятию.

Всегда заменяйте уплотнительные кольца.

Перед установкой, протрите уплотнительные поверхности и все детали. Проверьте правильность установки уплотнительных колец.
