Регулятор клиренса передней подвески - детали установки

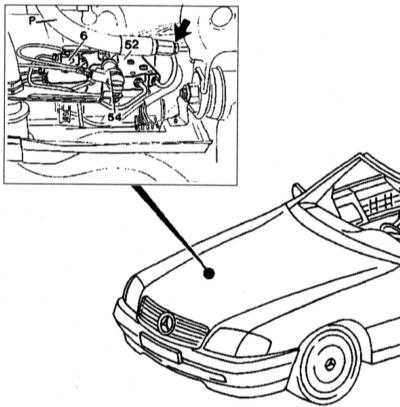

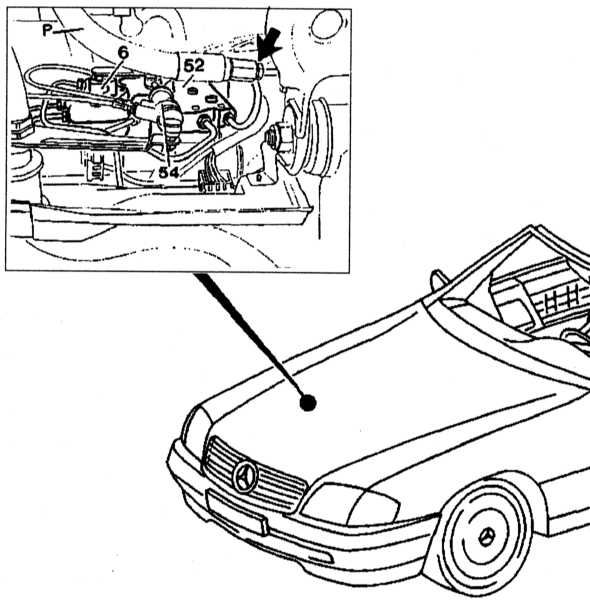

Местоположение регулятора клиренса передней подвески


6 — Регулятор клиренса передней подвески 52 — Распределитель 54 — Соединительный рычаг Р — Стальной трубопровод

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

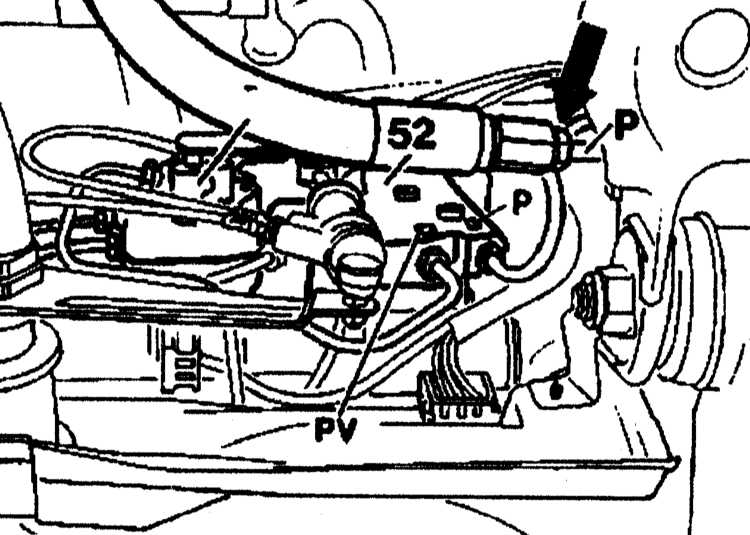

1. Отсоедините нагнетающий трубопровод (Р). Слейте масло в подходящую тару.

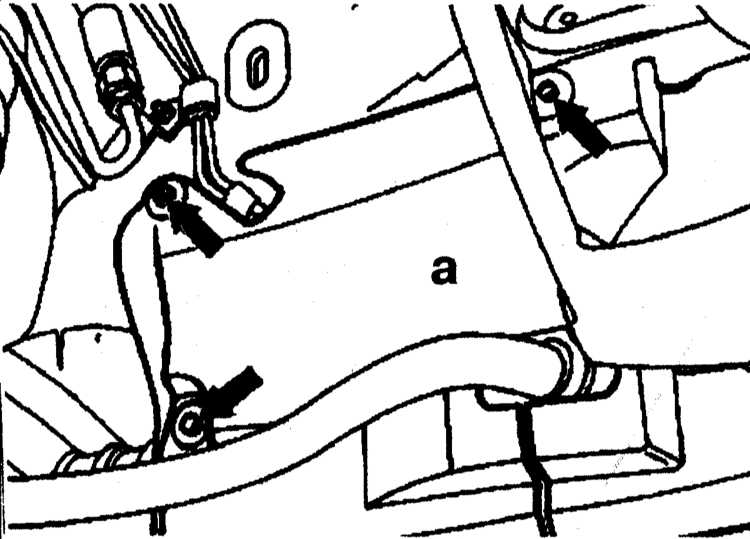

2. Отверните болты (стрелка) и снимите крышку (a) на правой колесной арке.

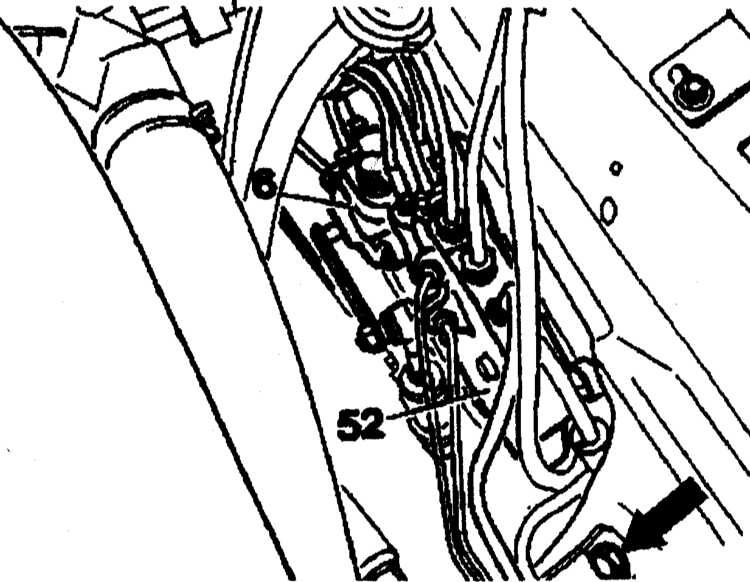

3. Снимите кронштейн (стрелка) на боковой балке, - на моделях с двигателями М119 и М120 сначала необходимо снять теплозащитный щиток.

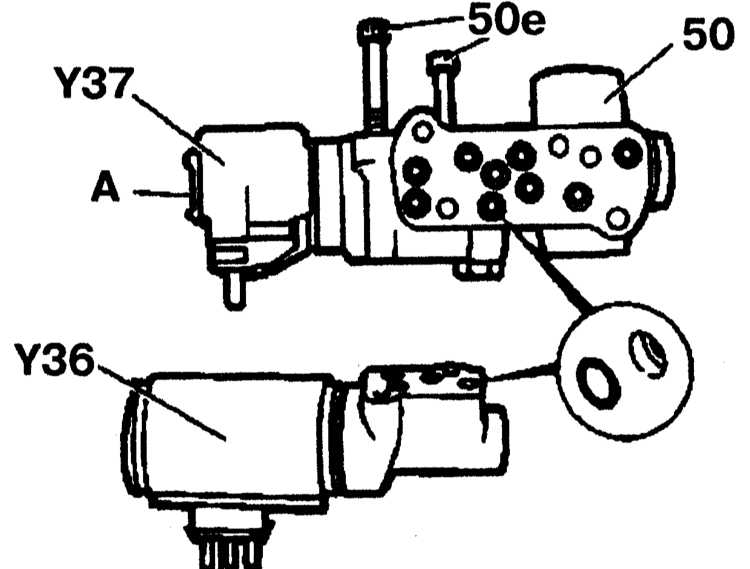

4. Снимите фиксаторы (A) с клапана регулировки клиренса передней подвески (Y37) и снимите его, (кроме моделей, поставляемых в США).

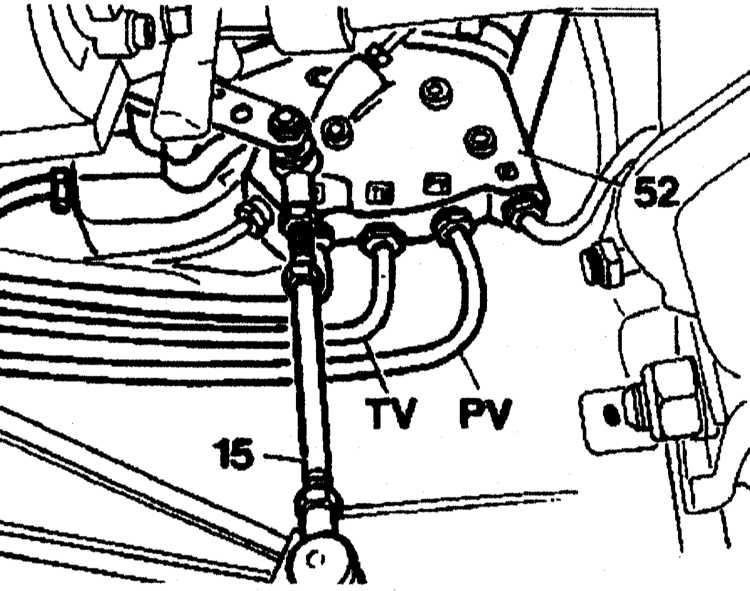

5. Отсоедините нагнетающий трубопровод (PV и TV) от регулятора и распределителя (52) и снимите оба трубопровода. 6. Отверните соединительный рычаг (15) от регулятора.

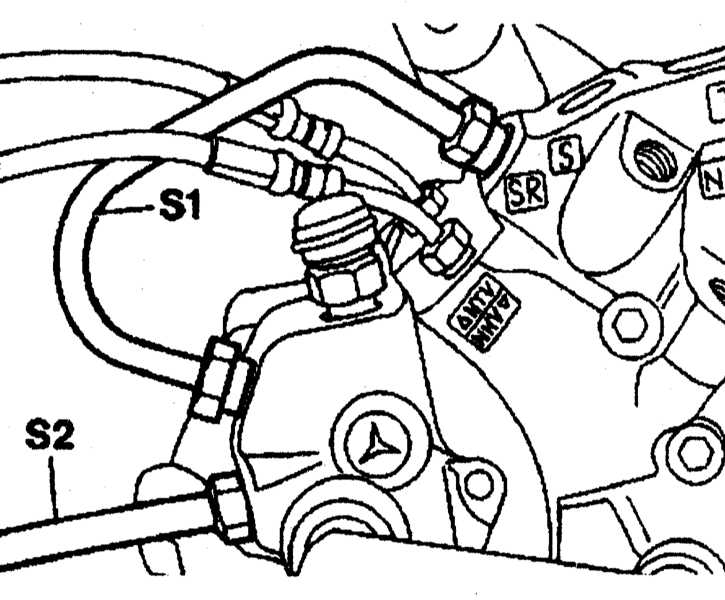

7. С помощью ключа отсоедините нагнетающие трубопроводы (S1) и (S2) от регулятора.

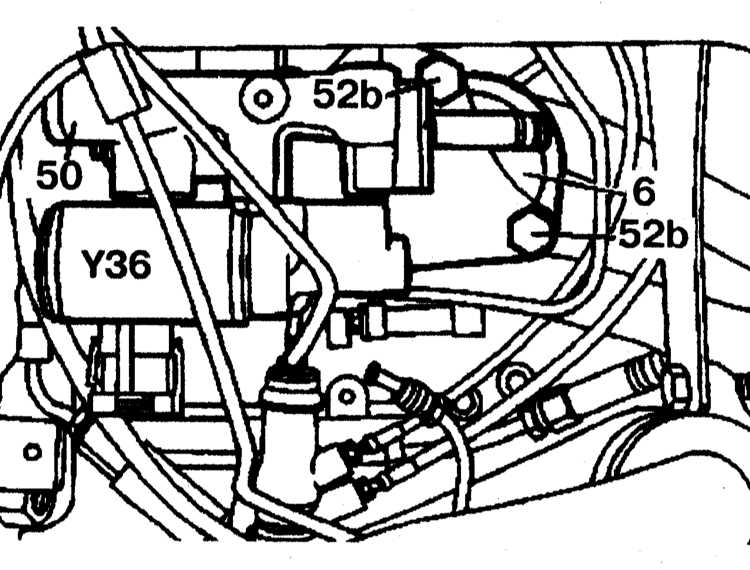

8. Отверните болты (52b) крепления регулятора (Y36) и снимите его.

Установка

Установка проводится в порядке, обратном снятию.
