Мерседес Бенц W140. Снятие и установка сцепления



Мерседес Бенц W140. Снятие и установка сцепления

Снятие и установка сцепления

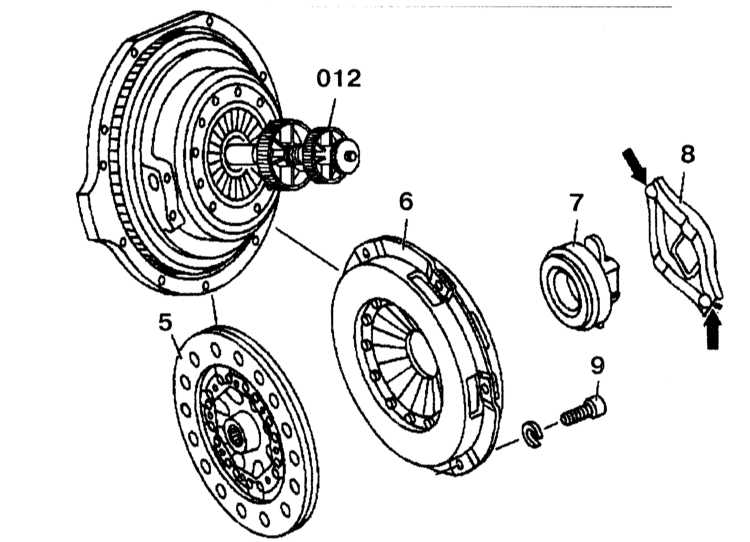

Конструкция сцепления

10.1.4 Снятие и установка сцепления Mercedes-Benz W140

5 — Ведомый диск
6 — Нажимной диск
7 — Подшипник выключения сцепления

8 — Рычаг выключения сцепления
9 — Болт
02 — Установочный инструмент

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите коробку передач (см. Главу Коробка переключения передач).
2. Отверните болты (9).
3. Снимите нажимной диск (6) и ведомый диск (5).
4. Проверьте нажимной диск (6) и ведомый диск (5).
5. Проверьте маховик и направляющий подшипник на отсутствие износа.
6. Снимите упорный подшипник выключения сцепления (7).
7. Снимите рычаг выключения сцепления (8).

Установка

Установка проводится в порядке, обратном снятию.
