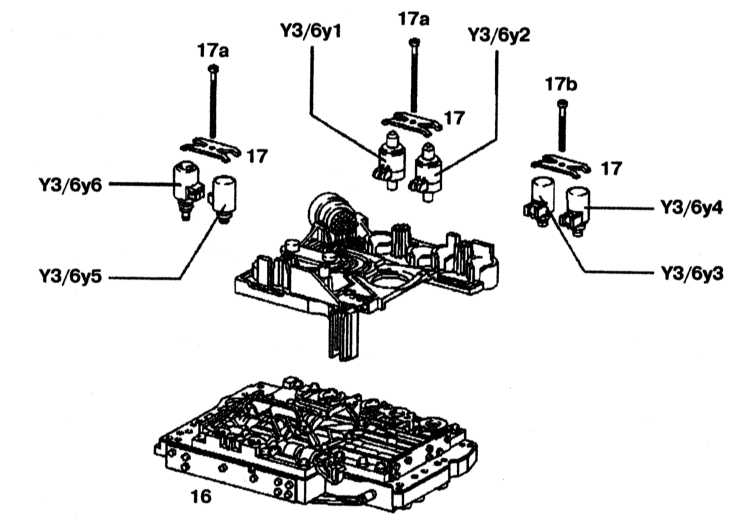

9.4.2 Разборка и сборка электрогидравлического блока управления Mercedes-Benz W140

16 — Пластина переключения передач
17 — Фиксаторы
17a, 17b — Болты
Y3/6 — Электрогидравлический блок управления
Y3/6/y1 — Электромагнитный клапан корректировки давления регулировки
Y3/6/y2 — Электромагнитный клапан регулировки давления переключения передач

Y3/6/y3 — Электромагнитный клапан включения 1-2 и 4-5 передач
Y3/6/y4 — Электромагнитный клапан включения 3-4 передач
Y3/6/y5 — Электромагнитный клапан включения 2-3 передач
Y3/6/y6 — Электромагнитный клапан блокировки гидротрансформатор


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышки у электрогидравлического блока управления.
2. Отверните болты (17a) и (17b) и снимите фиксаторы (17).
3. С помощью плоскогубцев, извлеките все электромагнитные клапаны (Y3/6/y1)-(Y3/6/y6) из пластины (16).
4. Снимите электрогидравлический блок (Y3/6) с пластины (16), - для снятия блока необходимо отжать фиксаторы на ребре жесткости датчика температуры трансмиссионной жидкости.

Сборка

Сборка проводится в порядке, обратном разборке.
