Мерседес Бенц W140. Замена сальника задней крышки коробки передач



Мерседес Бенц W140. Замена сальника задней крышки коробки передач

Замена сальника задней крышки коробки передач

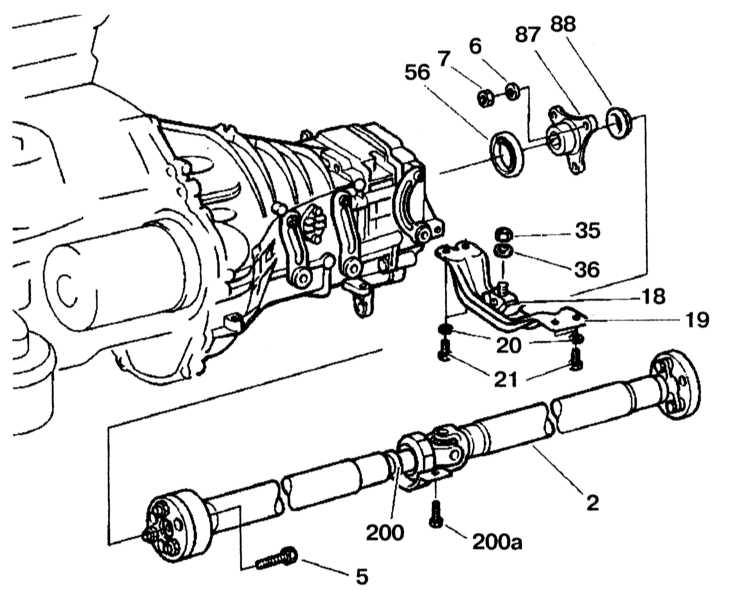

Детали установки сальника задней крышки коробки передач

Детали установки сальника задней крышки коробки передач

8.6.5 Замена сальника задней крышки коробки передач Mercedes-Benz W140

2 — Карданный вал
5, 21, 200a — Болты
6, 20, 36 — Шайбы
7, 35, 88, 200 — Гайки

18 — Опора двигателя
19 — Кронштейн двигателя
56 — Сальник
87 — Фланец

Снятие

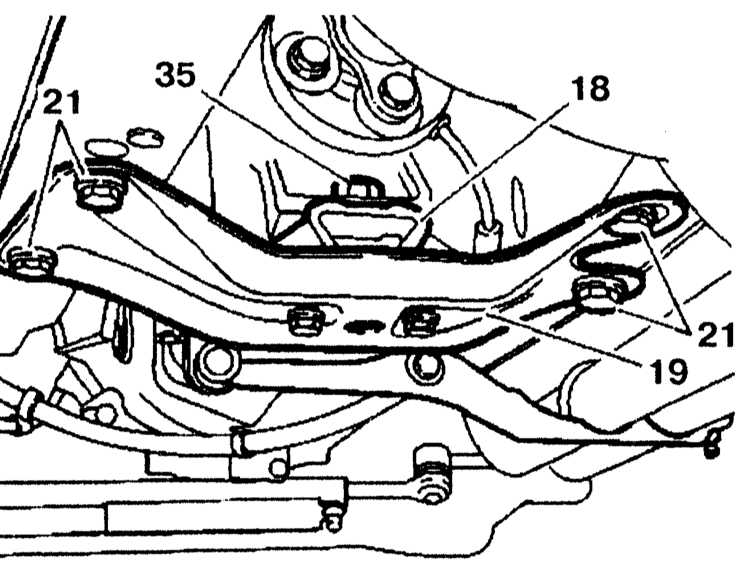

Детали установки кронштейна опоры подвески силового агрегата

8.6.5 Замена сальника задней крышки коробки передач Mercedes-Benz W140

18 — Опора подвески силового агрегата
19 — Кронштейн
21 — Крепежные болты
35 — Крепежная гайка


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите коробку передач с помощью домкрата.
2. Отверните гайку крепления опоры двигателя (35). Отверните болты (21) с шайбами и снимите кронштейн (19) вместе с опорой подвески двигателя (18).

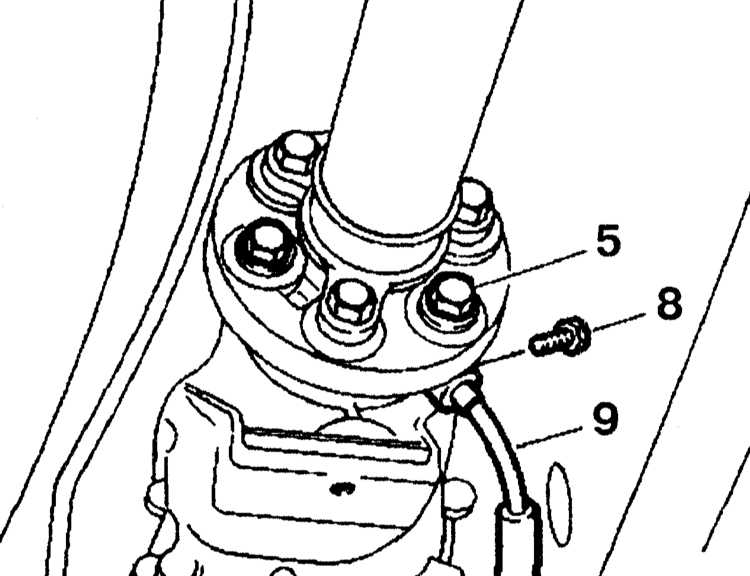

3. Отверните карданный вал от коробки передач. Отверните болт (8) крепления вала спидометра (9) и снимите его.

8.6.5 Замена сальника задней крышки коробки передач Mercedes-Benz W140

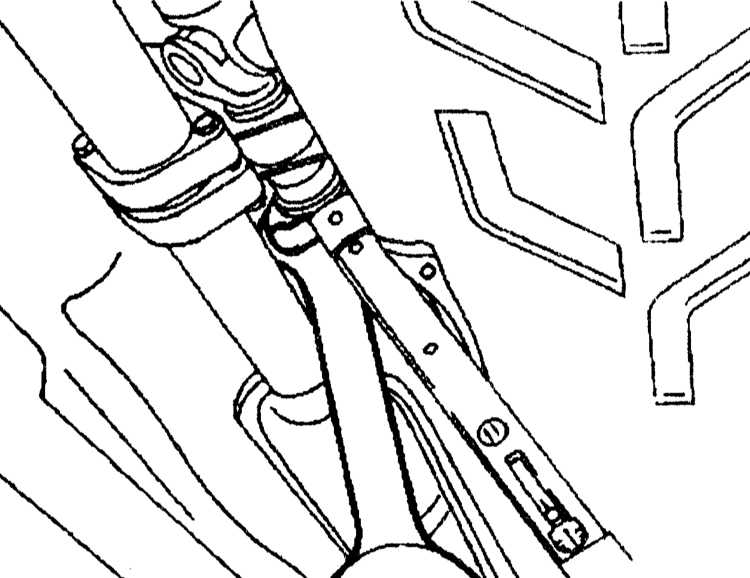

4. Ослабьте установочные втулки во фланце карданного вала. Для этого используйте выколотка диаметром 10 мм и длиной примерно 150 мм.

8.6.5 Замена сальника задней крышки коробки передач Mercedes-Benz W140

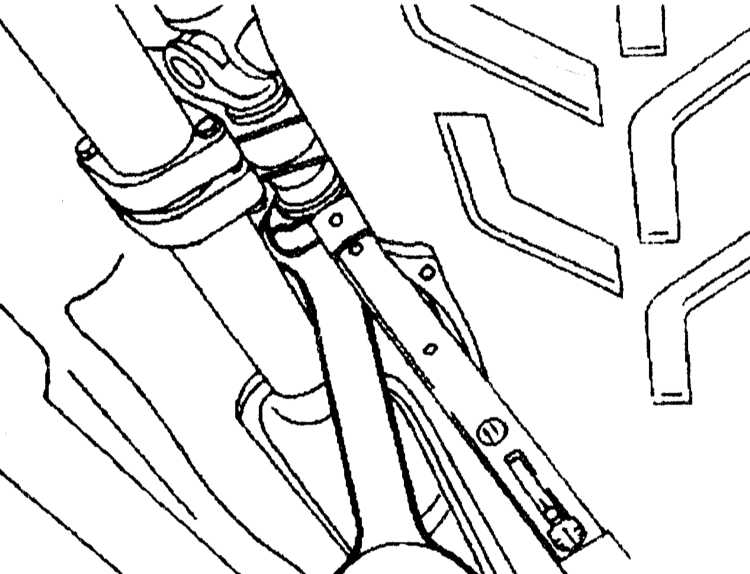

5. Ослабьте гайку карданного вала и переместите карданный вал от фланца по направлению к задней части автомобиля.

8.6.5 Замена сальника задней крышки коробки передач Mercedes-Benz W140

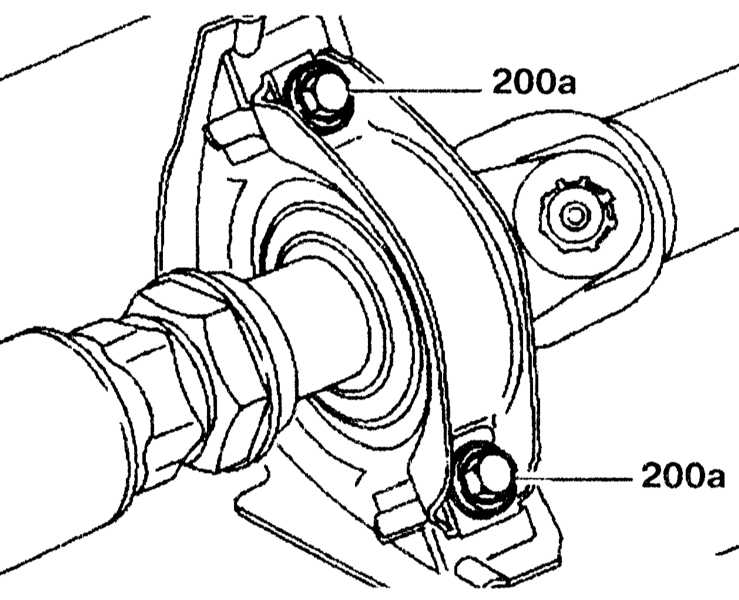

6. Отверните болты опорной сборки (200a).

8.6.5 Замена сальника задней крышки коробки передач Mercedes-Benz W140

7. Отверните гайку крепления фланца коробки передач.

8.6.5 Замена сальника задней крышки коробки передач Mercedes-Benz W140

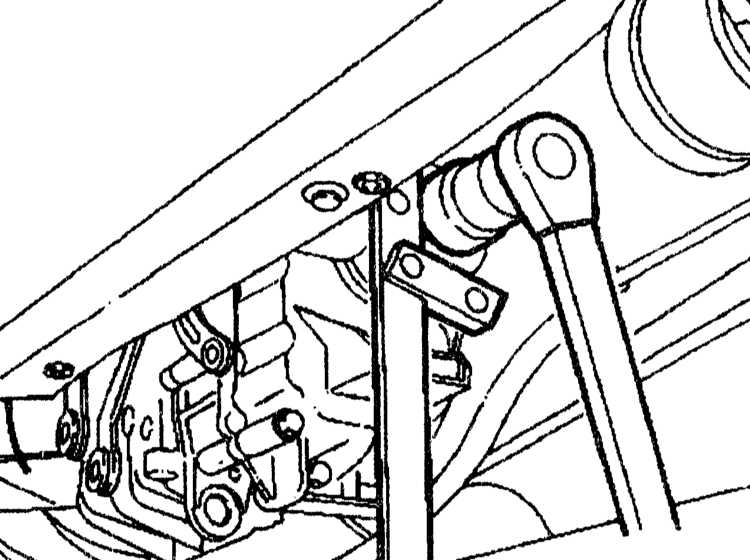

8. Снимите фланец коробки передач.

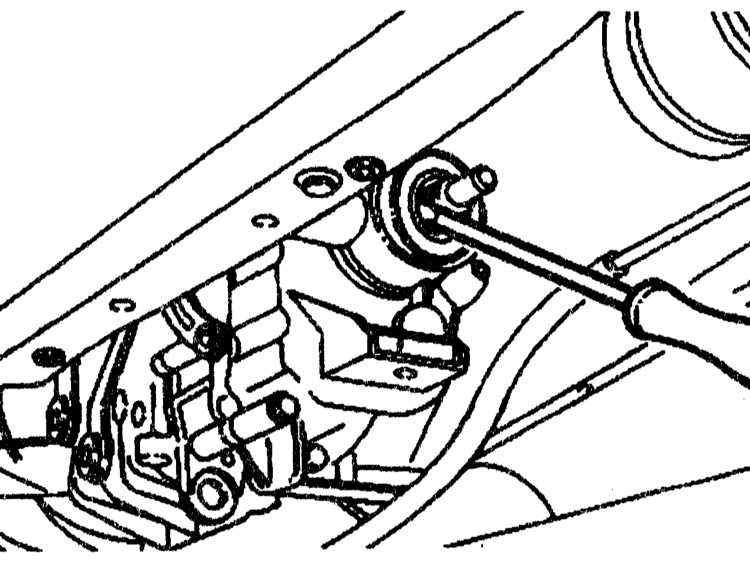

9. Поддев отверткой, извлеките сальник из крышки коробки передач с помощью отвертки. 8.6.5 Замена сальника задней крышки коробки передач Mercedes-Benz W140

Установка

Установка проводится в порядке, обратном снятию.
