Замена шариковых подшипников РКПП с № 6141001

Разборка

Замена шариковых подшипников коробки передач с № 6141001

8.5.5 Замена шариковых подшипников РКПП с № 6141001 Mercedes-Benz W140

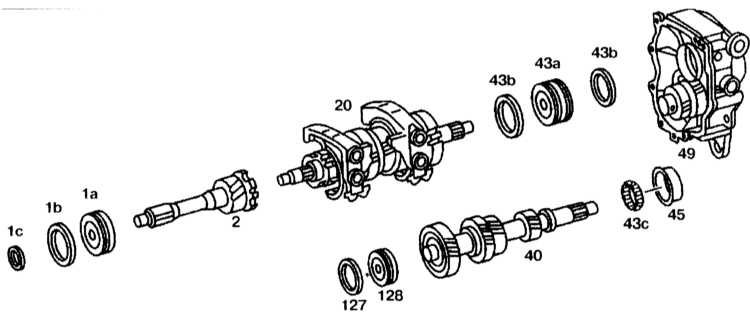

1a — Шариковый подшипник ведущего вала
1b, 43 и 127 — Стопорные кольца
2 — Ведущий вал
20 — Ведомый вал
40 — Промежуточный вал

43a — Задний шариковый подшипник ведомого вала
43c — Задний шариковый подшипник промежуточного вала
43d — Наружная обойма подшипника
49 — Промежуточная пластина
128 — Передний шариковый подшипник промежуточного вала


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите шариковый подшипник (1a) с ведущего вала.

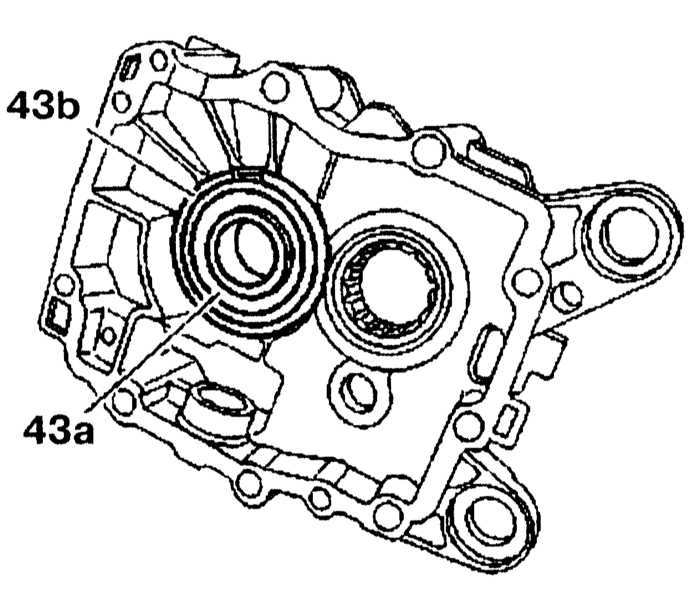

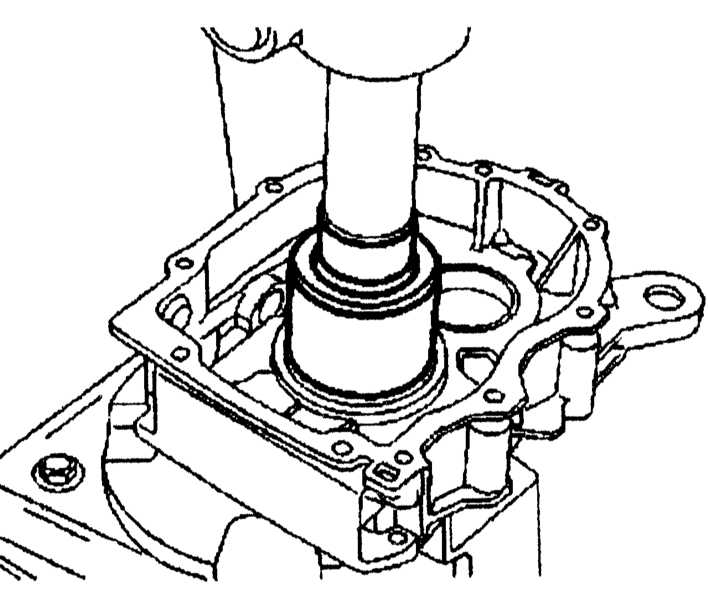

2. Снимите стопорное кольцо (43b), выпрессуйте шариковый подшипник (43a). 8.5.5 Замена шариковых подшипников РКПП с № 6141001 Mercedes-Benz W140
8.5.5 Замена шариковых подшипников РКПП с № 6141001 Mercedes-Benz W140
3. Снимите роликовый подшипник (43с) и наружную обойму подшипника (43d).
4. Снимите стопорное кольцо (127) и шариковый подшипник (128) промежуточного вала.
5. Измерьте расстояние между синхронизатором 3/4-й передач и контактной поверхностью промежуточного картера (см. Раздел Снятие и установка ведущих и ведомых шестерен).

Сборка

Сборка проводится в порядке, обратном снятию.
