Мерседес Бенц W140. Измерение диаметров цилиндров

Измерение диаметров цилиндров

Измерения диаметров цилиндров проводится в продольном A и поперечном В направлениях

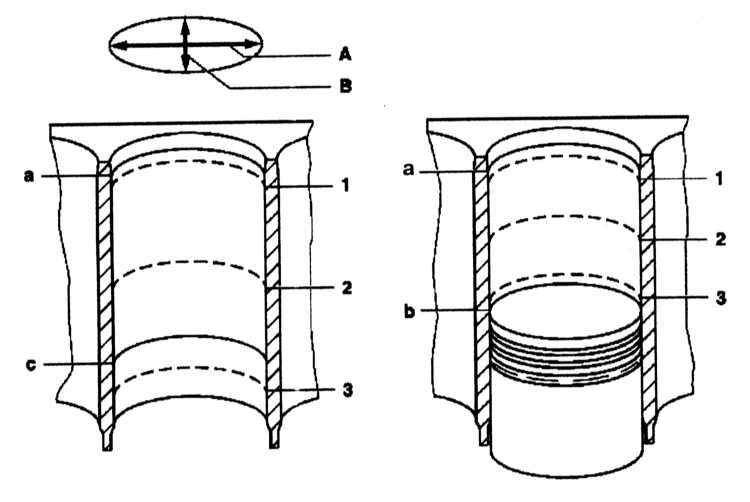

Точки измерения размеров цилиндров


A — Продольное направление B — Поперечное направление а — Верхняя точка хода верхнего компрессионного кольца b — Нижняя мертвая точка с — Нижняя точка хода маслосъемного кольца 1, 2, 3 — Точки измерений

Размеры цилиндров приведены в Спецификациях.
