Мерседес Бенц W140. Распределительный вал



Мерседес Бенц W140. Распределительный вал

Распределительный вал

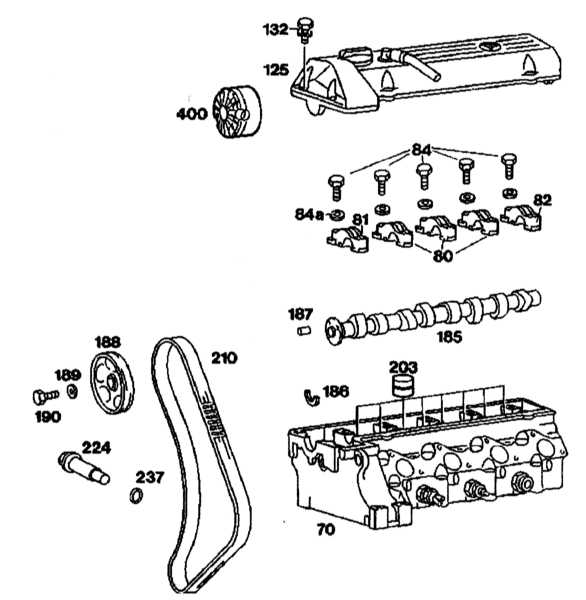

Детали установки распределительного вала

4.7.6 Распределительный вал Mercedes-Benz W140
70 — Головка блока цилиндров
80, 81, 82 — Крышки подшипников распределительного вала
84, 132, 190 — Болты
84a, 189, 237 — Шайбы
125 — Крышка головки блока цилиндров
188 — Звездочка распределительного вала
224 — Натяжитель цепи привода ГРМ
400 — Масляный насос (на моделях с саморегулирующейся подвеской)

4.7.6 Распределительный вал Mercedes-Benz W140

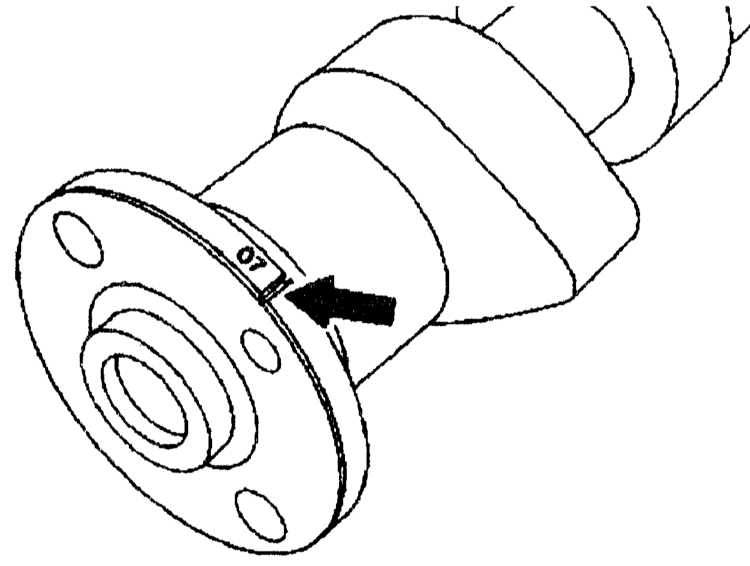

Код распределительного вала выбит на фланце возле метки ВМ

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. На двигателях с турбокомпрессором снимите трубку подачи сжатого воздуха
2. Снимите крышку головки блока цилиндров.

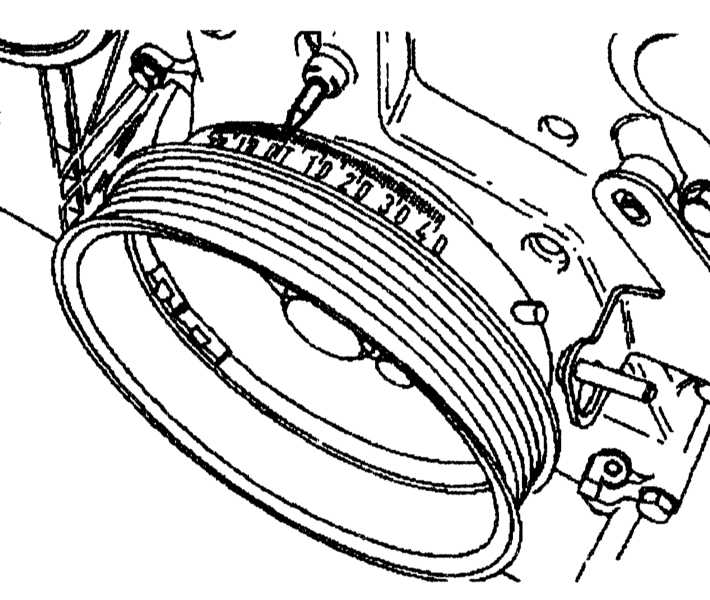

3. Установите поршень первого цилиндра в положение ВМТ.

Не вращайте коленчатый вал двигателя за болт звездочки распределительного вала и в сторону, обратную направлению вращения.

4.7.6 Распределительный вал Mercedes-Benz W140
4. Снимите натяжитель цепи привода ГРМ.
5. На моделях с саморегулирующейся подвеской снимите масляный насос.

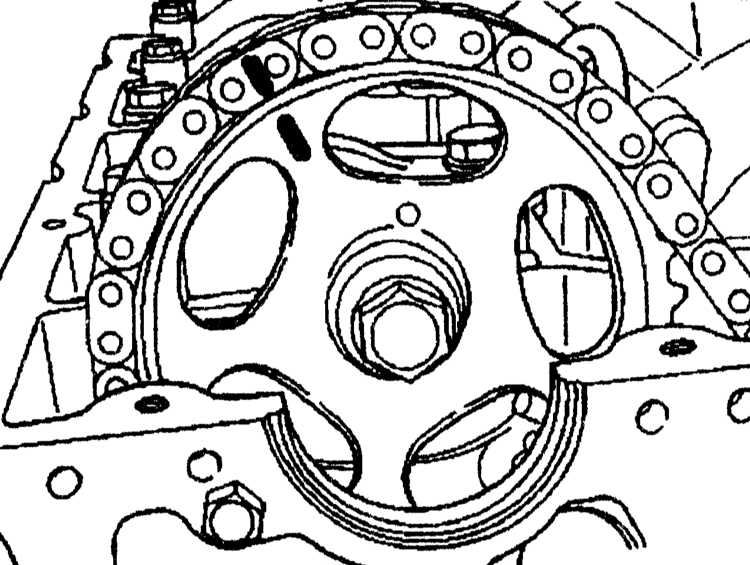

6. Совместите метки на звездочке распределительного вала и цепи привода ГРМ. 4.7.6 Распределительный вал Mercedes-Benz W140
7. Отверните болт крепления звездочки распределительного вала, придержав распределительный вал с помощью металлического стержня. 4.7.6 Распределительный вал Mercedes-Benz W140

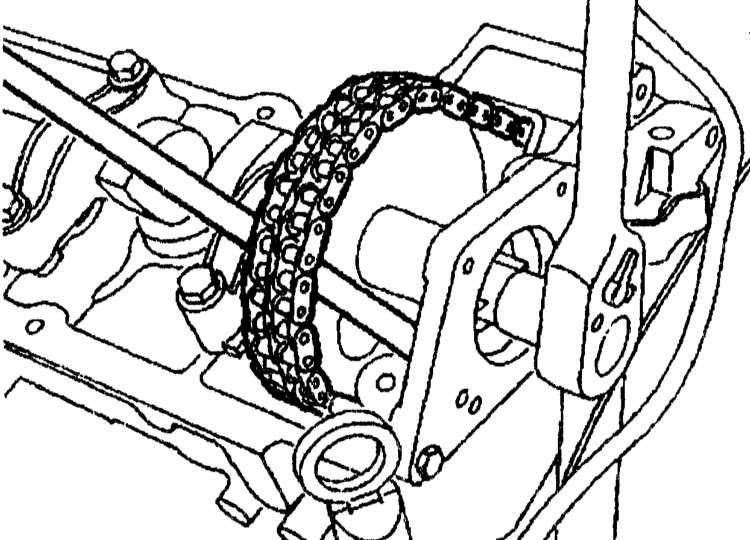

8. Снимите звездочку распределительного вала и позвольте цепи свиснуть.

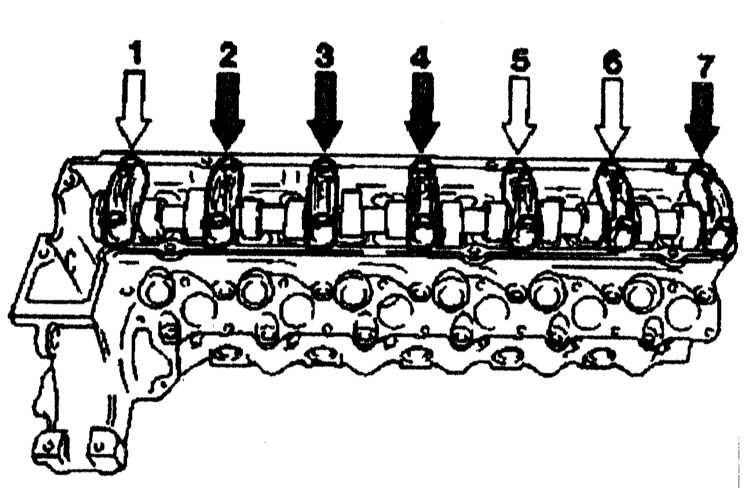

9. Отверните болты крепления крышек (1), (5) и (6) подшипников распределительного вала. Ослабьте болты крепления крышек (2), (3), (4) и (7) поочередно, по одному обороту каждый. 4.7.6 Распределительный вал Mercedes-Benz W140
10. Снимите распределительный вал.

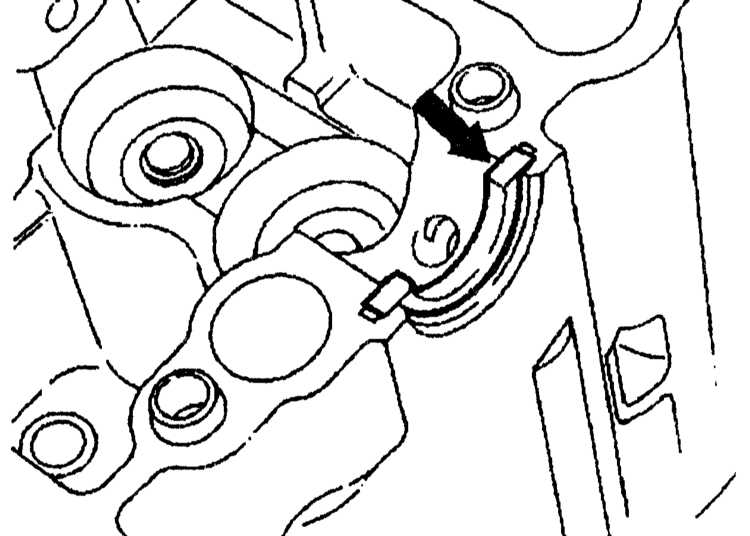

11. Снимите стопорную прокладку (регулятор осевого зазора) и проверьте ее состояние. 4.7.6 Распределительный вал Mercedes-Benz W140

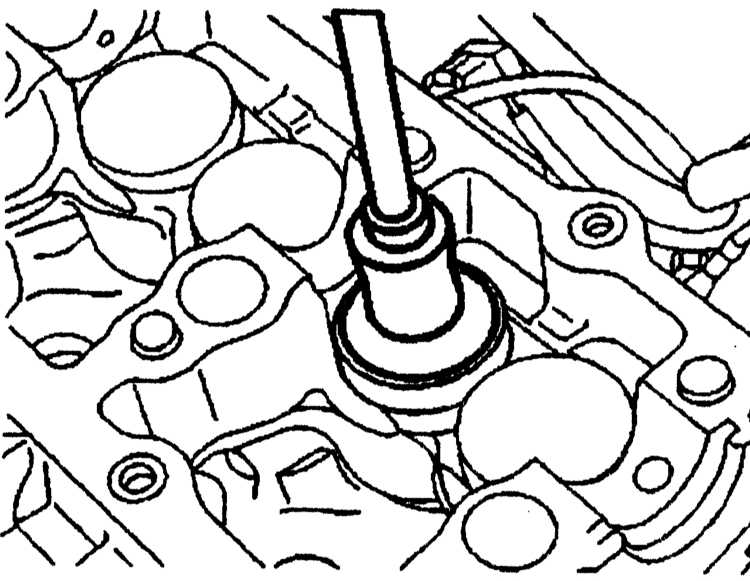

12. Снимите гидрокомпенсаторы. Проверьте их состояние (визуально) и, если необходимо, замените их. 4.7.6 Распределительный вал Mercedes-Benz W140

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте стопорную прокладку (регулятор осевого зазора) в головку блока цилиндров.
2. Смажьте распределительный вал двигательным маслом и установите его в головку блока цилиндров так, чтобы метка ВМТ была расположена вверху. 4.7.6 Распределительный вал Mercedes-Benz W140
3. Установите крышки подшипников распределительного вала и затяните болты их крепления. Сначала затяните крышки (2), (3), (4) и (7) поочередно, по одному обороту каждый. Затем затяните болты крепления крышек (1), (3) и (6) подшипников распределительного вала. 4.7.6 Распределительный вал Mercedes-Benz W140
4. Установите звездочку распределительного вала, совместив метку на нем с меткой на цепи привода ГРМ. 4.7.6 Распределительный вал Mercedes-Benz W140
5. Установите натяжитель цепи привода ГРМ.
6. Установите масляный насос.

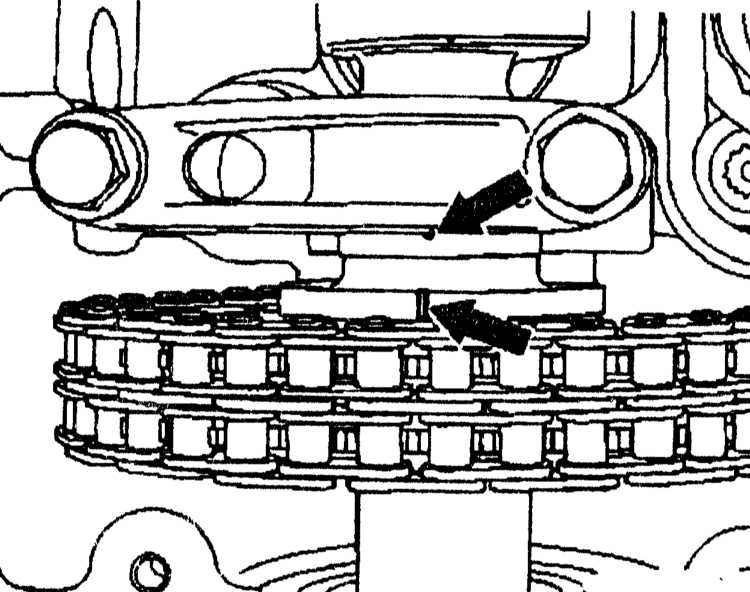

7. Установите поршень первого цилиндра в положение ВМТ и проверьте совмещение меток. 4.7.6 Распределительный вал Mercedes-Benz W140
8. Установите крышку головки блока цилиндров. Заведите двигатель и проверьте отсутствие утечек.
