Двигатель
Спецификации
Общие параметры
|
Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом. |
Двигатель
|
Технические данные были определены согласно
директивам ЕС. Все данные действительны для автомобилей в базовом исполнении
с каталитическим преобразователем. В зависимости от элементов специальной
комплектации данные могут отличаться друг от друга. Справки по этому вопросу
Вы можете получить на любой СТО Mercedes-Benz.
|
Общие характеристики
|
Модель |
Годы вып. | Код по VIN | Тип двигателя/системы подачи топлива | Объем, см3 | Кол-во и расп. ц-ров | Мощность, л.с./кВт | Крутящий момент, Нм | Макс. скорость, км/ч |
Приме-чания |
| 300SE 2.8 | 92-93 | 140.028 | M104.944HFM | 2799 | R6 | 193/142 | 270 | 215 | |
| S280 | 93-94 | ||||||||
| 300SE (SEL) | 91-93 | 140.032 (033) | M104.990LH | 3199 | R6 | 231/170 | 315 | 225 | |
| S320 | 93-98 | M104.944HFM | |||||||
| 300SD | 91-93 | 140.134 | OM603.971 | 3449 | R6 | 150/110 | 330 | 185 | |
| S350 TD | 93-96 | ||||||||
| S300 TD | 96-98 | 140.135 | OM606.961 | 2996 | R6 | 177/130 | 330 | 205 | |
| 400SE (SEL) | 91-93 | 140.042 (043) | M119.971LH и
M119.981ME |
4196 | V8 | 279/205 | 400 | 245 | |
| S420 | 93-98 | ||||||||
| 500SE (SEL) | 91-93 | 140.050 (051) | M119.970LH и
M119.980ME |
4973 | V8 | 320/235 | 470 | 250 | Огр. 270 км/ч |
|
S500 |
93-98 | ||||||||
| 600SE (SEL) | 91-93 | 140.056 (057) | M120.980LH и
M120.982ME |
5987 | V12 | 394/290 | 570 | 250 | Огр. 290 км/ч |
| S600 | 93-98 |
|
Номинальная мощность, кВт (л.с.)/при об/мин)//Номинальный крутящий момент, Нм (при об/мин) | |
| S280 |
142 (193)/5500//270/3750
|
| S320 |
170 (231)/5600//315/3750
|
| S420 |
205 (279)/5700//400/3900
|
| S300 |
TDI 130 /4400//330/1600-3600
|
| S500 |
235 (320)/5600//470/3900
|
| S600 |
290 (394)/5200//570/3800
|
|
Число цилиндров/Тип/Рабочий объем, см3/Обозначение | |
| S280 |
6/DOHC/2799/104
|
| S320 |
6/DOHC/3199/104
|
| S420 |
8/OHC/4196/119
|
| S300 |
TDI 6/DOHC/2996/606
|
| S500 |
8/OHC/4973/119
|
| S600 |
12/OHC/5987/120
|
|
Максимальные обороты, об/мин | |
| S280 |
6400
|
| S320 |
6400
|
| S420 |
6000
|
| S300 |
TDI 5300
|
| S500 |
6000
|
| S600 |
6000
|
|
Степень сжатия | |
| S280 |
Данные не приведены
|
| S320 |
10.0:1
|
| S420, S500 |
11.0:1
|
| S600 |
Данные не приведены
|
| S320CDI |
Данные не приведены
|
|
Давление компрессии, бар | |
| S280 S320 |
10-14
|
| S420, S500, S600 |
13.5-15.5
|
| S300 |
TDI 26-32
|
|
Порядок работы цилиндров | |
| S280, S320, S300 |
TDI 1-5-3-6-2-4
|
| S420, S500 |
1-5-4-8-6-3-7-2
|
| S600 |
1-12-5-8-3-10-6-7-2-11-4-9
|
Приводной ремень
|
(Генератор/рулевой усилитель, кондиционер воздуха), мм | |
| S280 |
2170/2257
|
| S320 |
2337/2440
|
| S420, S500 |
2460/-
|
| S300 |
TDI 6PKx2080/6PKx2120
|
| S600 |
2585/-
|
| Клапанные зазоры |
не регулируются, т.к.
применены гидрокомпенсаторы |
Капитальный ремонт двигателя
Двигатели серии М104
Размеры подшипников распределительных валов
|
Номинальный диаметр, мм | |
| Распределительный вал |
29.947 29.963
|
| Головка блока цилиндров |
30.000 30.021
|
|
Ремонтный диаметр, мм | |
| Распределительный вал |
30.434 30.450
|
| Головка блока цилиндров |
30.500 30.525.
|
| Допустимая чистота поверхности постели, мм |
0.001-0.004
|
| Допустимая конусность, мм |
0.012
|
| Допустимое смещение оси, мм |
0.040
|
|
Люфт в подшипнике, мм | |
| Радиальный |
0.035
|
| Осевой |
0.06 - 0.21
|
Размеры направляющих втулок клапанов
Втулки из цветного металла
|

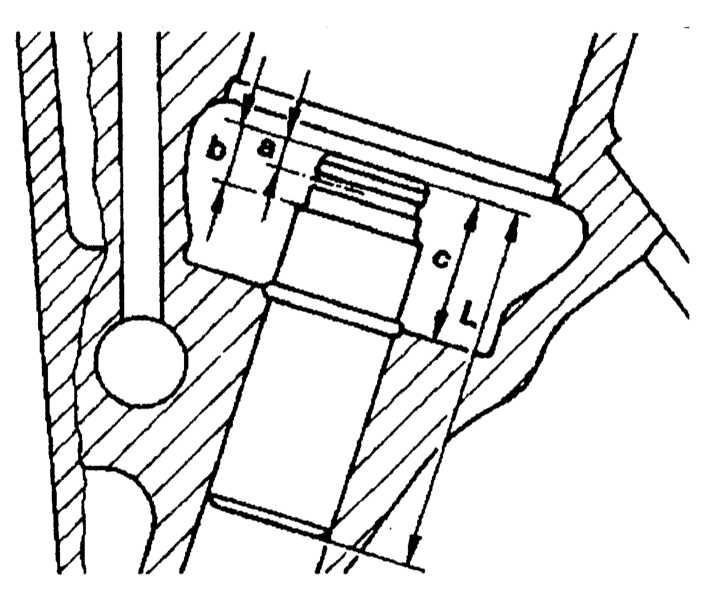

Направляющая втулка из цветного металла (двигатели М104.990 первой версии) |
|
Диаметры отверстий в головке блока цилиндров, мм | |
| Номинальный размер |
13.50-13.51
|
| 1-й номинальный размер |
13.53
|
| Ремонтный размер |
13.70
|
|
Наружный диаметр направляющей втулки, мм/ Цветовая маркировка | |
| Номинальный размер |
13.52-13.53/-
|
| 1-й номинальный размер |
13.54-13.55/ Серо-коричневая
|
| Ремонтный размер |
13.71-13.72/Красная
|
| Натяг, мм |
0.012-0.031
|
|
Внутренний диаметр направляющей 1-й версии, мм | |
| Впускной клапан |
8.000-8.015
|
| Выпускной клапан |
9.000-9.015
|
|
Внутренний диаметр направляющей 2-й версии, мм | |
| Впускной клапан |
7.000-7.015
|
| Выпускной клапан |
8.000-8.015
|
|
Длина «L» втулки, мм | |
| Впускной клапан |
35.5
|
| Выпускной клапан |
37.9
|
|
Выступание «с» втулки, мм | |
| Впускной клапан |
10.8-11.2
|
| Выпускной клапан |
8.2-8.6
|
Металлокерамические втулки
|

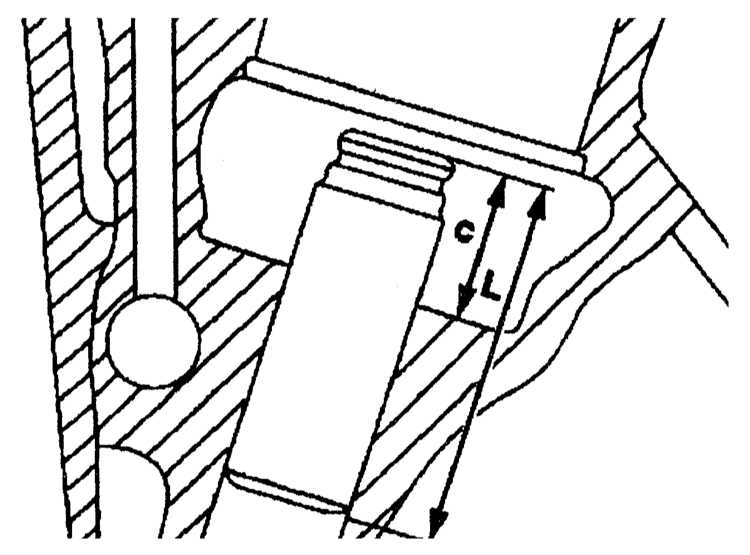

Металлическая направляющая втулка двигателя М104.990 (второй версии) и М104.944/994 |
|
Диаметр отверстия в головке блока цилиндров, мм | |
| Номинальный размер |
12.50-12.51
|
| 1-й номинальный размер |
12.53
|
| Ремонтный размер |
12.70
|
|
Наружный диаметр направляющей втулки, мм/Цветовая маркировка | |
| Номинальный размер |
12.54/-
|
| 1-й номинальный размер |
12.56-12.57/-
|
| Ремонтный размер |
12.74-12.75/-
|
| Натяг, мм |
0.029-0.051
|
|
Внутренний диаметр направляющей втулки, мм | |
| Впускные и выпускные клапаны |
7.000-7.015
|
|
Длина «L» направляющей втулки, мм | |
| Впускные и выпускные клапаны |
37.5
|
|
Выступание «с» направляющей втулки, мм | |
| Впускные и выпускные клапаны |
10.2-10.4
|

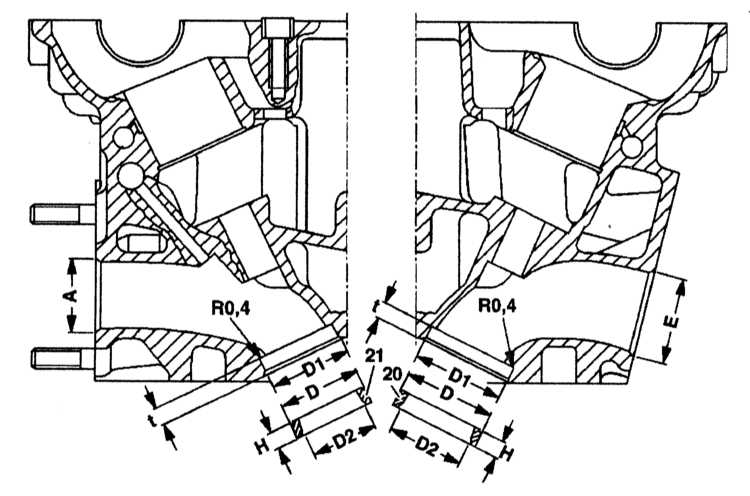

Размеры седел клапанов
Детали установки седел клапанов
|
|
Впускной клапан//Выпускной клапан | |
| Номинальные значения, мм | |
| Диаметр D1 отверстия |
36 Н6//32 Н6
|
| Диаметр D седла |
36.10-36.12//32.10-32.12
|
|
Ремонтные значения, мм | |
| Диаметр D1 отверстия |
37.20 Н6//33.20 Н6
|
| Диаметр D седла |
37.30//32.30
|
| Размер «t» |
5.6-5.9
|
| Диаметр D2 |
30//25.6
|
Рабочие характеристики поршневых колец
|
Зазоры посадки колец в канавках поршней, мм | |
|
Характеристика |
Значение |
| Верхнее компрессионное кольцо |
0.20-0.40
|
| Нижнее компрессионное кольцо |
0.20- 0.40
|
| Маслосъемное кольцо |
0.20- 0.45
|
|
Зазоры в замках колец, мм | |
| Верхнее компрессионное кольцо |
0.015-0.050
|
| Нижнее компрессионное кольцо |
0.020- 0.040
|
| Маслосъемное кольцо |
0.010- 0.045
|

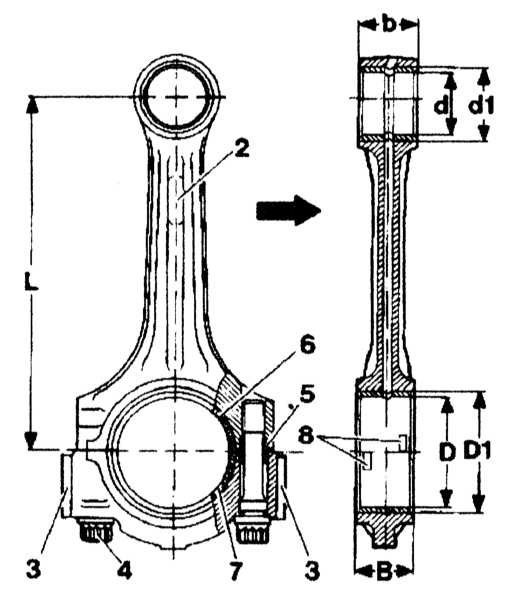

Размеры и веса шатунов и шатунных подшипников
|
|
|
2 — Обозначение
|
6 — Верхний вкладыш
|
|
Шатуны | |
| Расстояние «L» между центрами головок шатуна, мм | |
| М104.94 |
148.995-49.005
|
| М104.99 |
144.995-145.005
|
| Ширина «В» нижней головки шатуна, мм |
21.948 - 22.000
|
| Ширина «b» верхней головки шатуна, мм |
21.948 - 22.000
|
| Диаметр «D1» нижней головки без вкладышей, мм |
51.600 - 51.619
|
| Диаметр «d1» верхней головки под втулку, мм |
24.500 - 24.571
|
| Внутренний диаметр «d» втулки верхней головки шатуна, мм |
22.007 - 22.013
|
| Люфт поршневого пальца во втулке, мм |
0.013 - 0.018
|
| Допустимое скручивание шатуна, мм |
0.015
|
| Допустимое отклонение от параллельности
верхней головки шатуна и втулки, мм |
0.07
|
| Допустимая разница весов шатунов, г |
4
|
|
Коленчатый вал | |
| Диаметры шатунных шеек, мм/ цветовая маркировка щеки кривошипа | |
| Номинальный |
47.955 - 47.965/Без маркировки
|
| Номинальный |
1 47.945 - 47.955/Оранжевый
|
| Номинальный |
2 47.935 - 47.945/Синий
|
| 1-й ремонтный размер |
47.700 - 47.715/-
|
| 2-й ремонтный размер |
47.450 - 47.465/-
|
| 3-й ремонтный размер
|
47.200 - 47.215/-
|
| 4-й ремонтный размер |
46.950 - 46.965/-
|
|
Ширина шатунных шеек, мм | |
| Номинальный размер |
27.958 - 28.042
|
| Ремонтный размер |
до 28.300
|
|
Вкладыши шатунных подшипников | |
| Толщина стенки, мм | |
| Номинальный размер | |
| Красная маркировка |
1.806 - 1.810
|
| Желтая маркировка |
1.810 - 1.814
|
| Синяя маркировка |
1.814 - 1.818
|
| Номинальный 1 (не поставляется как запчасть) | |
| Красная маркировка |
1.811 - 1.815
|
| Желтая маркировка |
1.815 - 1.819
|
| Синяя маркировка |
1.819 - 1.823
|
| Номинальный 2 (не поставляется как запчасть) | |
| Красная маркировка |
1.816 - 1.820
|
| Желтая маркировка |
1.820 - 1.824
|
| Синяя маркировка |
1.824 - 1.828
|
| 1-й ремонтный размер (Желтая маркировка) |
1.995 - 1.999
|
| 2-й ремонтный размер (Желтая маркировка) |
2.060 - 2.064
|
| 3-й ремонтный размер (Желтая маркировка) |
2.185 - 2.189
|
| 4-й ремонтный размер (Желтая маркировка) |
2.310 - 2.314
|
Размеры коленчатого вала и коренных подшипников
|
Контрольные размеры | |
| Допустимая конусность коренных и шатунных шеек коленчатого вала, мм | 0.002 |
|
Допустимая овальность на 54 мм длины, мм | |
| Коренные шейки | 0.010 |
| Шатунные шейки | 0.010 |
| Допустимое отклонение оси установленных вкладышей, мм | 0.02 |
|
Радиус внутренней галтели, мм | |
| Коренные шейки 1.9-2.1 | |
| Шатунные шейки 1.9-2.1 | |
|
Ремонтные размеры | |
| Диаметр коренной шейки, мм/Цветовая/Буквенная маркировка на передней части коленчатого вала | |
| Номинальный | |
| 57.960 - 57.965/Синий/В | |
| 57.955 - 57.960/Желтый/G | |
| 57.950 - 57.955/Красный/R | |
| Номинальный 1 | |
| 57.945 - 57.950/Белый/W | |
| 57.940 - 57.845/Пурпурный/V | |
| 1-й ремонтный размер | 57.705 - 57.715/-/- |
| 2-й ремонтный размер | 57.450 - 57.465/-/- |
| 3-й ремонтный размер | 57.205 - 57.215/-/- |
| 4-й ремонтный размер | 57.955 - 57.965/-/- |
Буквенная маркировка
|
Цветовая маркировка нанесена на противовесы
№№ 8 и 9, буквенное обозначение - на переднюю часть коленчатого вала.
|
|
Ширина коренной шейки, мм/Цветовая/ | |
| Номинальный размер | |
| 24.500 - 24.533/-/0 | |
| Номинальный 1 | |
| 24.600 - 24.633/Красный/1 | |
| 1-й ремонтный размер | 24.700 - 24.733/-/- |
| 2-й ремонтный размер | 24.900 - 24.933/-/- |
| 3-й ремонтный размер | 25.000 - 25.033/-/- |
| 4-й ремонтный размер | -/-/- |
Подбор толщины вкладышей коренных подшипников
|
Номинальный размер (Диаметр отверстия под шейку коренного подшипника 58.00 мм) | |
| Синяя метка (индекс 52) | |
| Толщина верхнего вкладыша, мм |
2.255-2.260
|
| Толщина нижнего вкладыша, мм |
2.255-2.260
|
| Желтая метка (индекс 54) | |
| Толщина верхнего вкладыша, мм |
2.260-2.265
|
| Толщина нижнего вкладыша, мм |
2.260-2.265
|
| Красная метка (индекс 56) | |
| Толщина верхнего вкладыша, мм |
2.265-2.270
|
| Толщина нижнего вкладыша, мм |
2.265-2.270
|
|
Номинальный размер 1 (Диаметр отверстия под шейку коренного подшипника 58.00 мм) | |
| Бело-синяя метка (индекс 57) | |
| Толщина верхнего вкладыша, мм |
—
|
| Толщина нижнего вкладыша, мм |
2.263-2.268
|
| Бело-желтая метка (индекс 58) | |
| Толщина верхнего вкладыша, мм |
—
|
| Толщина нижнего вкладыша, мм |
2.268-2.273
|
| Бело-красная метка (индекс 60) | |
| Толщина верхнего вкладыша, мм |
—
|
| Толщина нижнего вкладыша, мм |
2.273-2.278
|
|
1-й ремонтный размер (Диаметр отверстия под шейку коренного подшипника 57.75 мм) | |
| Синяя метка (индекс 52) | |
| Толщина верхнего вкладыша, мм |
2.375-2.380
|
| Толщина нижнего вкладыша, мм |
2.375-2.380
|
| Желтая метка (индекс 54) | |
| Толщина верхнего вкладыша, мм |
2.380-2.385
|
| Толщина нижнего вкладыша, мм |
2.380-2.385
|
|
2-й ремонтный размер (Диаметр отверстия под шейку коренного подшипника 57.50 мм) | |
| Синяя метка (индекс 52) | |
| Толщина верхнего вкладыша, мм |
2.500-2.505
|
| Толщина нижнего вкладыша, мм |
2.500-2.505
|
| Номинальная ширина вкладыша, мм |
19.979 - 20.000
|
|
Диаметр постелей коренных подшипников коленчатого вала, мм | |
| Подшипники №№ 1, 5, 7 | |
| 1 кернение |
62.500-62.505
|
| 2 кернения |
62.506-62.513
|
| 3 кернения |
62.513-62.519
|
| Подшипники №№ 2, 3, 4, 6 | |
| 2 кернения |
62.500-62.506
|
| 3 кернения |
62.506-62.519
|
Размеры и обозначения цилиндров и поршней
|
Диаметры цилиндров//поршней, мм | |
| Номинальный размер (89.9 мм) | |
| Маркировка группы допуска A |
89.900 -89.906//89.873 - 89.879
|
| Маркировка группы допуска X |
89.906 - 89.912//88.878 - 89.886
|
| Маркировка группы допуска В |
89.912 - 89.918//89.885 - 89.891
|
| 1-й ремонтный размер (+ 0.25 мм) | |
| Маркировка группы допуска A |
90.150 - 90.156//90.123 - 90.129
|
| Маркировка группы допуска Х |
90.156 - 90.162//90.128 - 90.136
|
| Маркировка группы допуска В |
90.162 - 90.168//90.135 - 90.141
|
| 2-й ремонтный размер (+ 0.5 мм) | |
| Маркировка группы допуска A |
90.400 - 90.406//90.373 - 90.379
|
| Маркировка группы допуска Х |
90.406 - 90.412//90.378 - 90.386
|
| Маркировка группы допуска B |
90.412 - 90.418//90.385 - 90.391
|
|
Маркировка (кроме двигателей AMG) нанесена на выпуклой части поршня и выбита на сопрягаемой поверхности блока цилиндров. |
Размеры блока цилиндров
| Высота, мм |
282.25 -282.35
|
| Минимально допустимая высота после обработки1), мм |
281.95
|
|
Допустимая шероховатость сопрягаемой поверхности блока цилиндров, мм | |
| Верхней |
0.03
|
| Нижней |
0.04
|
| 1) После обработки блока цилиндров допускается изменение высоты не более чем на 0.4 мм. | |
Двигатели серии М119
Размеры подшипников распределительных валов
|
Диаметр постелей подшипников распределительных валов в головке блока цилиндров, мм | |
| Номинальный размер |
28.000 28.021
|
| Ремонтный размер |
28.500 26.521
|
|
Диаметр шейки подшипника распределительного вала, мм | |
| Номинальный |
27.960 2.947
|
| Ремонтный |
28.447 28.460
|
|
Люфт в подшипниках распределительного вала, мм | |
| Радиальный |
0.053-0.061
|
| Осевой |
0.050-0.150
|
Размеры направляющих втулок клапанов
|
Направляющая втулка из цветного металла (двигатели М104.990 первой версии) |
|
Втулки из цветного металла (только двигатели М119.97) | |
| Диаметры отверстий в головке блока цилиндров, мм | |
| Номинальный размер |
13.50-13.51
|
| 1-й номинальный размер |
13.53
|
| Ремонтный размер |
13.70
|
| Наружный диаметр направляющей втулки, мм / цветовая маркировка | |
| Номинальный размер |
13.51-13.53/-
|
| 1-й номинальный размер | |
|
13.52-13.53/Серо-зеленый
|
|
|
13.54-13.55/Серо-коричневый
|
|
| Ремонтный размер |
13.71-13.72/Красный
|
| Наружный диаметр направляющей втулки, мм / цветовая маркировка | |
| Внутренний диаметр направляющей, мм | |
| Впускной и выпускной клапаны |
7.000-7.015
|
| Наружный диаметр направляющей втулки, мм / цветовая маркировка | |
| Длина «L» втулки, мм | |
| Впускной клапан |
35.5
|
| Выпускной клапан |
37.9
|
| Расстояние «а» (впускной клапан), мм |
2.7-2.9
|
| Расстояние «b» (впускные и выпускные клапаны), мм |
5.4-5.6
|
| Расстояние «с» (впускные и выпускные клапаны), мм |
10.8-11.2
|
|
Металлокерамические втулки (все двигатели серии М119) | |
| Диаметр отверстия в головке блока цилиндров, мм | |
| Номинальный размер |
12.50-12.51
|
| 1-й номинальный размер |
12.53
|
| Ремонтный размер |
12.70
|
| Наружный диаметр направляющей втулки, мм/Цветовая маркировка | |
| Номинальный размер |
12.54-12.55/-
|
| 1-й номинальный размер |
12.56-12.57/Серый
|
| Ремонтный размер |
12.74-12.75/Красный
|
| Внутренний диаметр направляющей втулки, мм | |
| Впускные и выпускные клапаны |
7.000-7.015
|
| Длина «L» направляющей втулки, мм | |
| Впускные и выпускные клапаны | |
