Оборудование багажного отделения

Аккумуляторная батарея традиционно для автомобилей марки Mercedes помещается в специальной нише справа в багажном отделении.

Знак аварийной остановки

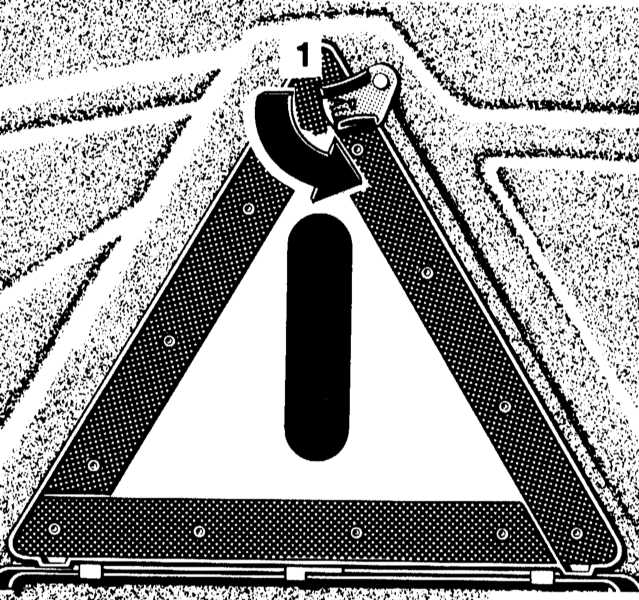

Знак аварийной остановки закреплен с внутренней стороны крышки багажного отделения


2.4.3 Оборудование багажного отделения Mercedes-Benz W140

1 — Фиксатор крепления знака в крышке багажного отделения


Знак аварийной остановки закреплен с внутренней стороны крышки багажного отделения. Вертикальность откидывания крышки обеспечивает хорошую обзорность знака с дороги. В случае необходимости знак может быть извлечен из крышки, для чего необходимо отпустить специальный фиксатор.

Запасное колесо и домкрат

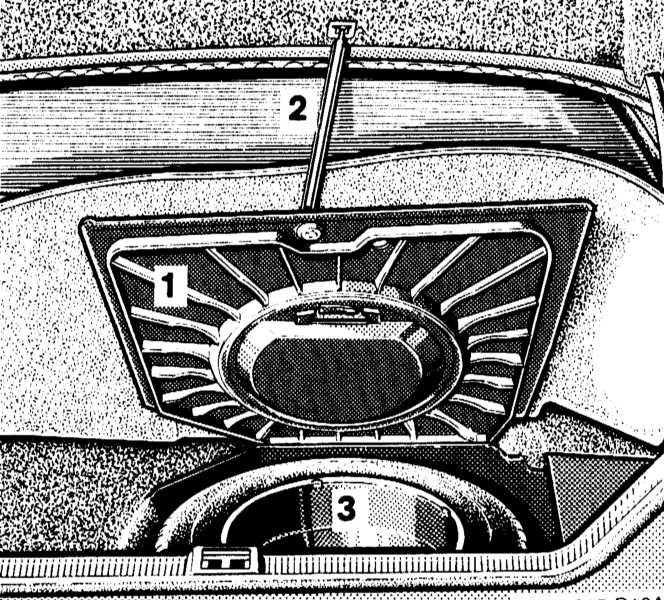

Ниша под хранение запасного колеса оборудована откидной крышкой

2.4.3 Оборудование багажного отделения Mercedes-Benz W140

1 — Откидная крышка
2 — Хомут фиксации крышки в поднятом положении
3 — Ниша с запасным колесом


Запасное колесо хранится в специальной, оборудованной откидной крышкой нише в полу багажного отделения. К переднему краю крышки прикреплен специальный гибкий хомут, при помощи которого крышка может быть зафиксирована в поднятом положении.

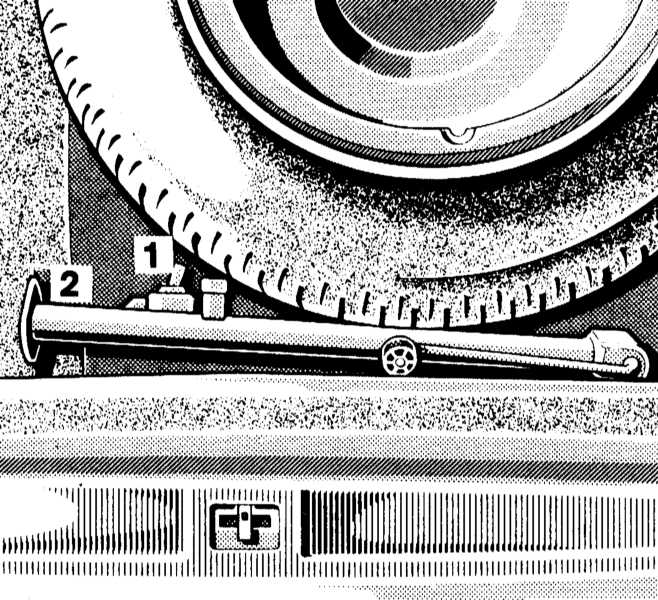

Место под хранение домкрата оборудовано в нише запасного колеса

2.4.3 Оборудование багажного отделения Mercedes-Benz W140
1 — Опорный палец
2 — Домкрат

В той же нише оборудовано место под хранение домкрата. В транспортном положении опорный палец должен быть отведен назад и практически прижат к штанге домкрата. При укладывании домкрата в нишу проследите, чтобы опорный палец опирался на войлочное покрытие пола ниши.

Комплект бортового инструмента, дополнительный вещевой ящик под комплектом инструмента

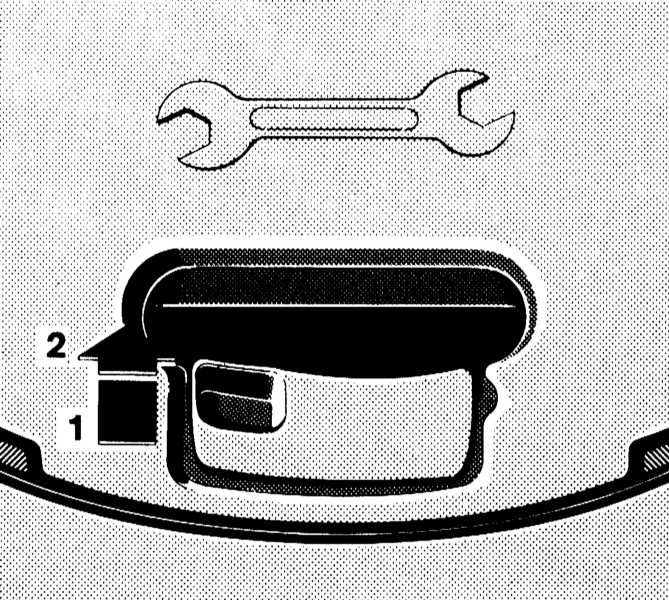

Комплект бортового инструмента хранится в специальном, оборудованном откидной крышкой отделении

2.4.3 Оборудование багажного отделения Mercedes-Benz W140

1 — Запирание крышки
2 — Отпирание крышки


Комплект бортового инструмента хранится в багажном отделении и оборудован откидной крышкой. Под комплектом инструмента оборудован дополнительный вещевой ящик, куда может быть помещена, например, канистра с запасом топлива или масла.
