Мерседес Бенц W140. Регулировка сидений



Мерседес Бенц W140. Регулировка сидений

Регулировка сидений

Передние сиденья

Общая информация

Сиденье должно быть установлено в положение, обеспечивающее водителю максимальный комфорт при управлении педалями, рулевым колесом и переключателями на панели приборов. Кроме того, должны обеспечиваться хороший обзор через ветровое стекло и надежность фиксации тела водителя ремнем безопасности.

В задней части центральной консоли оборудован регулируемый откидной подлокотник передних сидений, либо подлокотник, совмещенный с крышкой консольного вещевого ящика.

Регулировка сидений должна производиться до начала движения.

Не допускается применение никаких дополнительных подушек и прочих предметов, подкладываемых на подушку или спинку сиденья.

Помните, что чрезмерный наклон спинки сиденья в существенной мере сокращает эффективность функционирования ремня безопасности!

Механический привод регулировки сидений

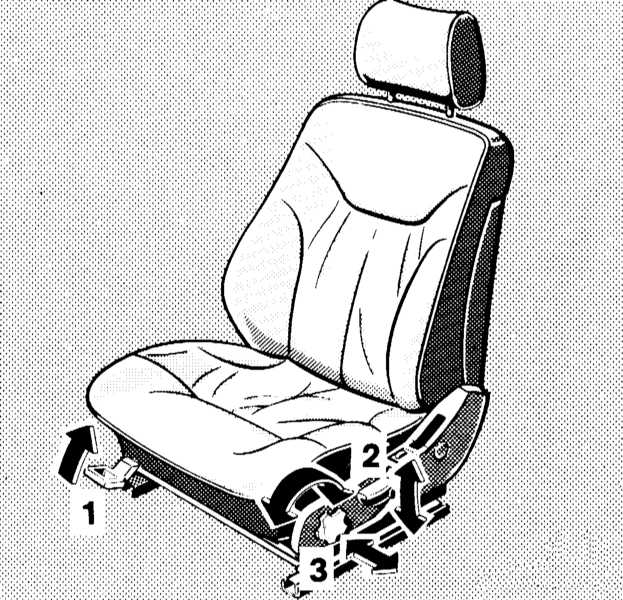

Элементы механического привода регулировки положения переднего сиденья

2.3.3 Регулировка сидений Mercedes-Benz W140

1 — Рычаг регулировки положения сиденья в продольном направлении
2 — Рычаг регулировки высоты положения сиденья в вертикальном направлении
3 — Рукоятка регулировки наклона (вытянутое положение)/глубины прогиба(убранное положение) подушки сиденья


Элементы механического привода регулировки положения переднего сиденья

2.3.3 Регулировка сидений Mercedes-Benz W140

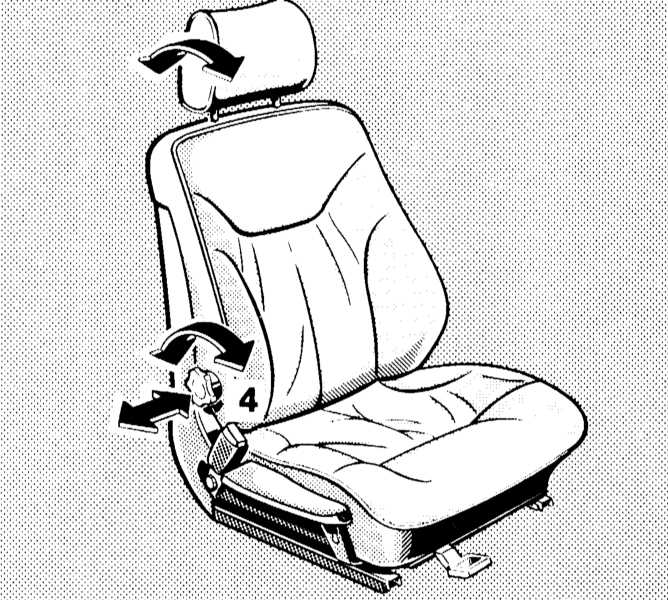

4 — Рукоятка регулировки наклона спинки сиденья (убранное положение)/положения подголовника (вытянутое положение)

Элементы механического привода управления положением сиденья расположены спереди под подушкой (рычаг регулировки положения сиденья в продольном направлении) и с наружной стороны подушки/спинки (регулировка подушки, спинки и подголовника). Описание процедур снятия и установки передних подголовников приведено в Разделе Органы управления и оборудование салона.

Потяните на себя расположенный спереди под полушкой сиденья рычаг управления (1) и сдвиньте сборку сиденья в требуемое положение. Закончив регулировку, отпустите рычаг и удостоверьтесь в надежности фиксации сиденья, подвигав его вперед-назад при отпущенном рычаге.

Регулировка положения сиденья в вертикальной плоскости производится при помощи рычага (2). Поднимите рычаг вверх или отожмите его вниз, - сиденье сместится на одно фиксированное положение в соответствующем направлении.
Выбор угла наклона подушки осуществляется путем вращения вытянутой наружу рукоятки (3), расположенной с наружной боковой стороны сиденья. Вращением отжатой внутрь рукоятки регулируется глубина прогиба подушки.

Наклон спинки регулируется при помощи отжатой внутрь поворотной рукоятки (4), вмонтированной в наружную боковую стенку спинки. Вытянув ту же рукоятку наружу можно произвести регулировку наклона подголовника.

Регулируемый центральный подлокотник передних сидений имеет пять фиксированных положений

2.3.3 Регулировка сидений Mercedes-Benz W140

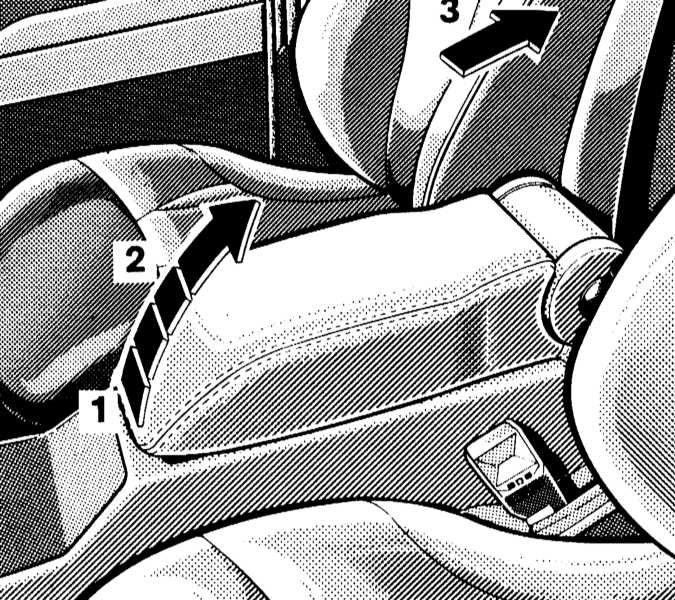

1 — Подлокотник полностью опущен
2 — Подлокотник занимает одно из трех промежуточных положений
3 — Подлокотник полностью поднят


При соответствующей комплектации может быть отрегулировано также положение центрального подлокотника передних сидений. Подлокотник имеет пять фиксированных положений.

Альтернативно вместо регулируемого подлокотника может быть установлен откидной подлокотник-крышка консольного вещевого ящика (см. Раздел Органы управления и оборудование салона)

Электрический привод регулировки сидений

Конструкция электропривода позволяет производить гибкие регулировки до шести параметров сиденья, - используйте соответствующую секцию переключателя

2.3.3 Регулировка сидений Mercedes-Benz W140

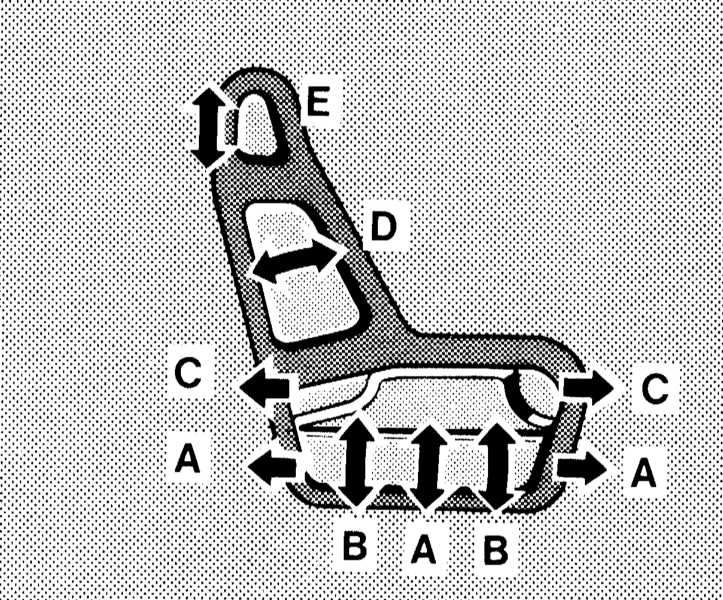

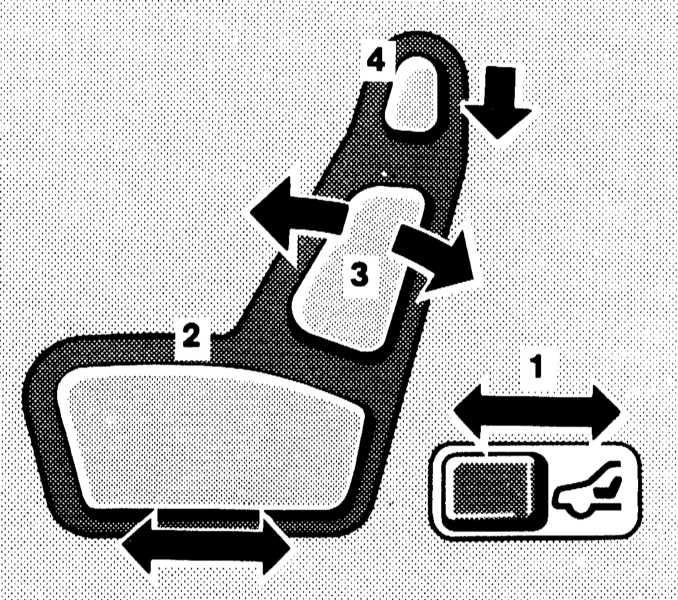

A — Регулировка положения сиденья в продольном и вертикальном направлениях
B — Регулировка угла наклона сборки сиденья
C — Регулировка глубины прогиба сиденья
D — Регулировка наклона спинки сиденья
E — Регулировка высоты подголовника (наклон подголовника устанавливается вручную)


Переключатели регулировки положения передних сидений расположены на соответствующих дверях автомобиля. Функционирование электропривода возможно только в положениях 1 и 2 замка зажигания, а также в положении 0 при открытой любой из передних дверей.

Конструкция электропривода позволяет производить гибкие регулировки до шести параметров сиденья.

Дополнительный дверной переключатель служит для регулировки поясничного упора спинки сиденья/выбора конфигурации многоконтурной спинки.

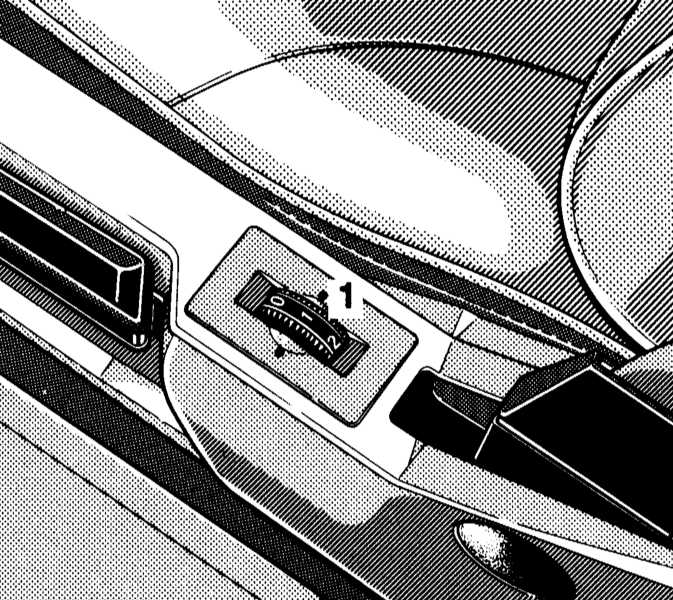

Дверной регулятор положения поясничного упора (имеет 6 фиксированных положений (0 ÷ 5)

2.3.3 Регулировка сидений Mercedes-Benz W140

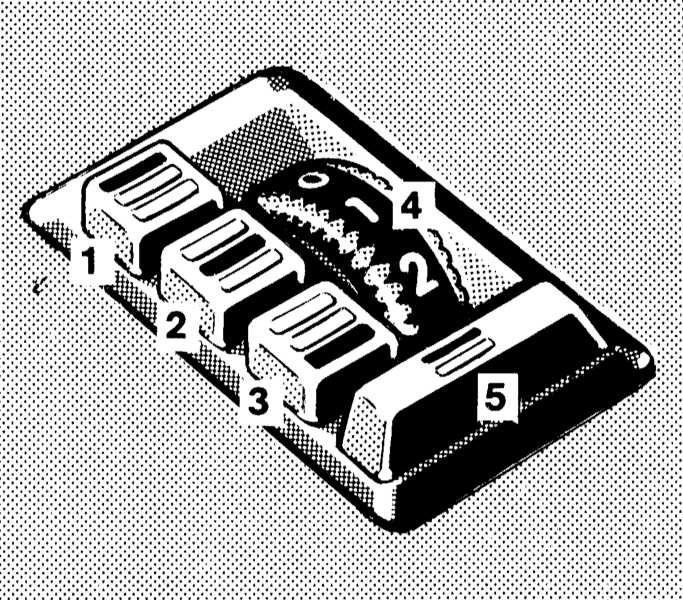

Регулятор многоконтурной спинки

2.3.3 Регулировка сидений Mercedes-Benz W140

1 — Регулировка прогиба нижней секции спинки
2 — Регулировка прогиба средней секции спинки
3 — Регулировка прогиба верхней секции спинки
4 — Шестипозиционный (0 ÷ 5) регулятор прогиба
5 — Клавишный переключатель привода регулировки боковых упоров


Кроме того, предусмотрена возможность занесения до трех выбранных наборов параметров в память бортового процессора с последующим его вызовом.

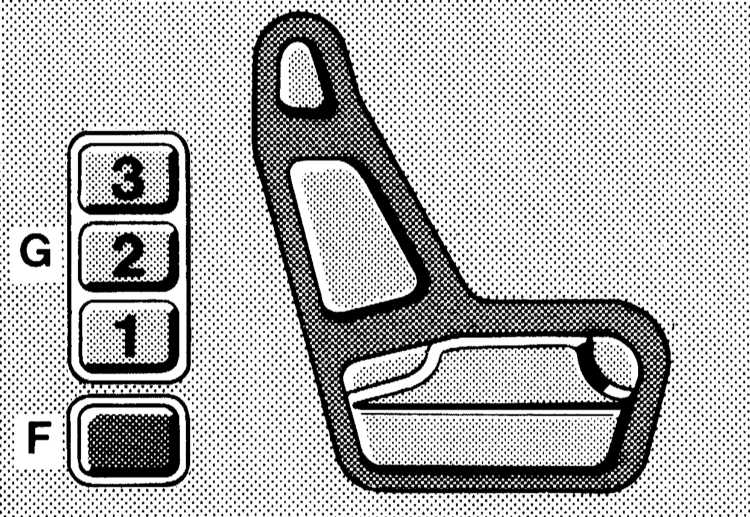

Кнопки занесения в память/вызова параметров регулировки сидений

2.3.3 Регулировка сидений Mercedes-Benz W140

F — Кнопка обращения к памяти для записи
G — Кнопки записи/вызова выбранных параметров


Для занесения параметров настройки сиденья в память процессора следует нажать кнопку памяти (F), затем, с задержкой не более 3 секунд, - любую из трех функциональных кнопок (G).

Параллельно с параметрами сидений в память процессора заносятся параметры установки рулевой колонки и зеркал заднего вида. Вызов занесенных в память процессора параметров производится путем удерживания нажатой соответствующей из функциональных кнопок.

Перед вызовом настроечных параметров после раскладывания сиденья предварительно приведите его спинку в вертикальное положение.


Комбинированный переключатель регулировки положения заднего сиденья/пассажирского переднего сиденья из задней части салона

2.3.3 Регулировка сидений Mercedes-Benz W140

1 — Селекторный переключатель выбора подлежащего регулиовке сиденья
2 — Регулировка положения сборки сиденья в продольном направлении
3 — Регулировка наклона спинки сиденья
4 — Регулировка высоты положения подголовника


На некоторых моделях дополнительно предусмотрена возможность регулировки положения пассажирского переднего сиденья из задней части салона, - соответствующий комбинированный переключатель помещается на правой задней двери.

Задние сиденья

Многоместное заднее сиденье

Описание процедур снятия и установки подушки заднего сиденья приведено в Разделе Органы управления и оборудование салона.

Функционирование электропривода возможно только в положениях 1 и 2 замка зажигания, а также в положении 0 при открытой любой из передних дверей.


2.3.3 Регулировка сидений Mercedes-Benz W140

Конструкция электропривода многоместного заднего сиденья позволяет производить только регулировку наклона спинки. Переключатели управления функционированием электропривода расположены на задних дверях автомобиля.

2.3.3 Регулировка сидений Mercedes-Benz W140

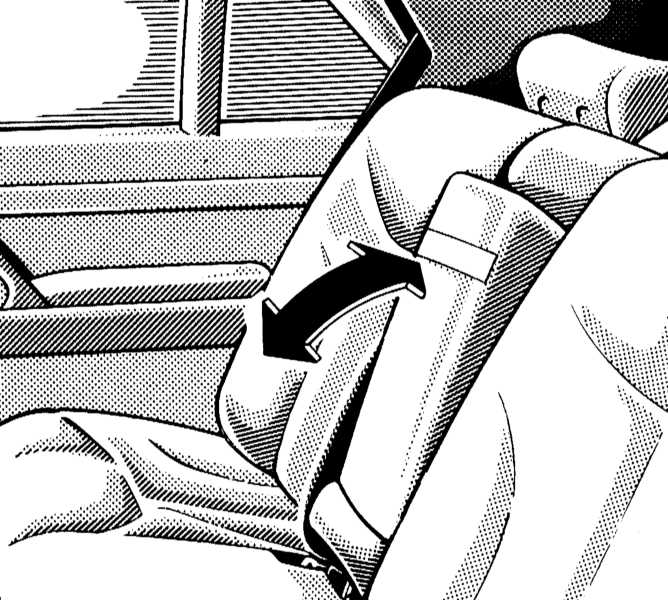

В центральной части многоместного заднего сиденья предусмотрен откидной подлокотник.

Если под подлокотником оборудован вещевой ящик, не забудьте перед откидыванием подлокотника вверх закрыть крышку последнего.

Отдельные задние сиденья

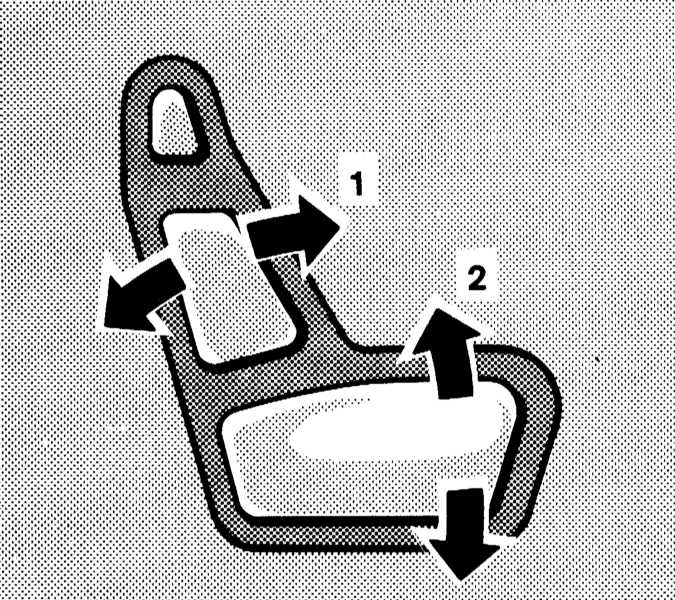

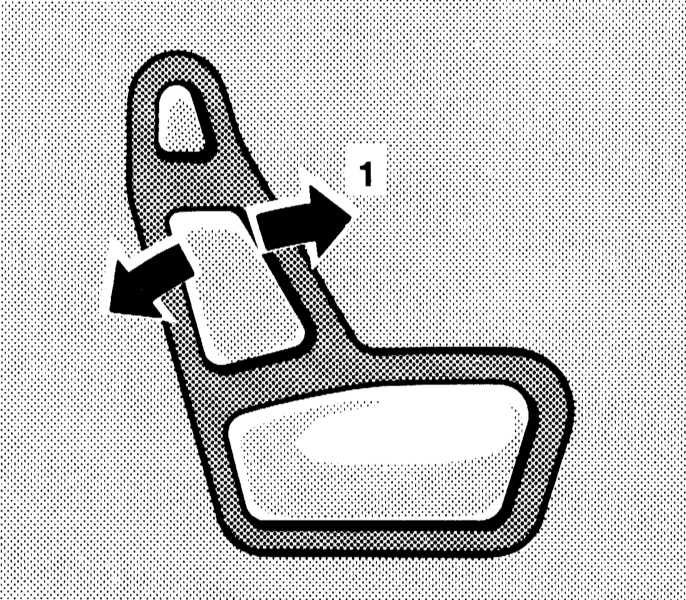

Переключатель регулировки положения спинки и подушки отдельного заднего сиденья

2.3.3 Регулировка сидений Mercedes-Benz W140

1 — Регулировка наклона спинки
2 — Регулировка наклона подушки


На моделях с отдельными задними сиденьями дополнительно предусмотрена возможность регулировки наклона подушки сиденья.

Регулировка подголовников задних сидений с водительского места

Кнопка отпускания фиксаторов/переключатель управления функционированием электропривода задних подголовников помещается на передней секции центральной консоли автомобиля (см. Раздел Органы управления и оборудование салона).
