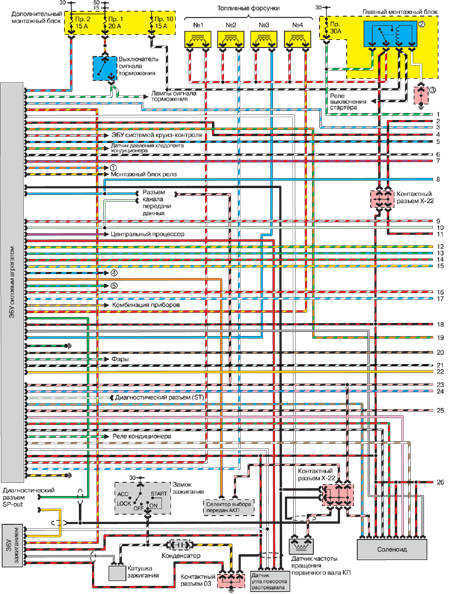

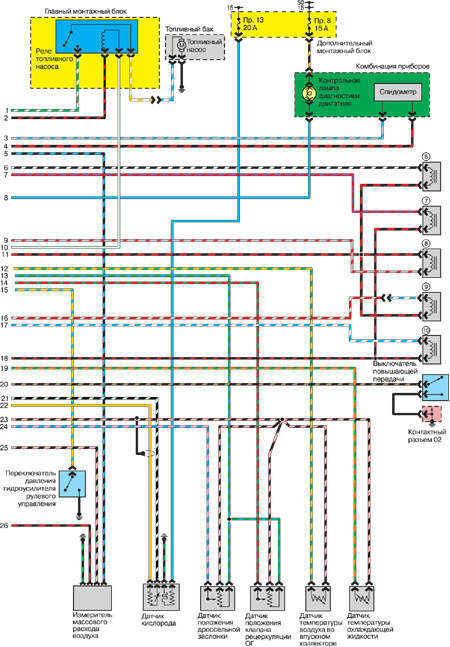

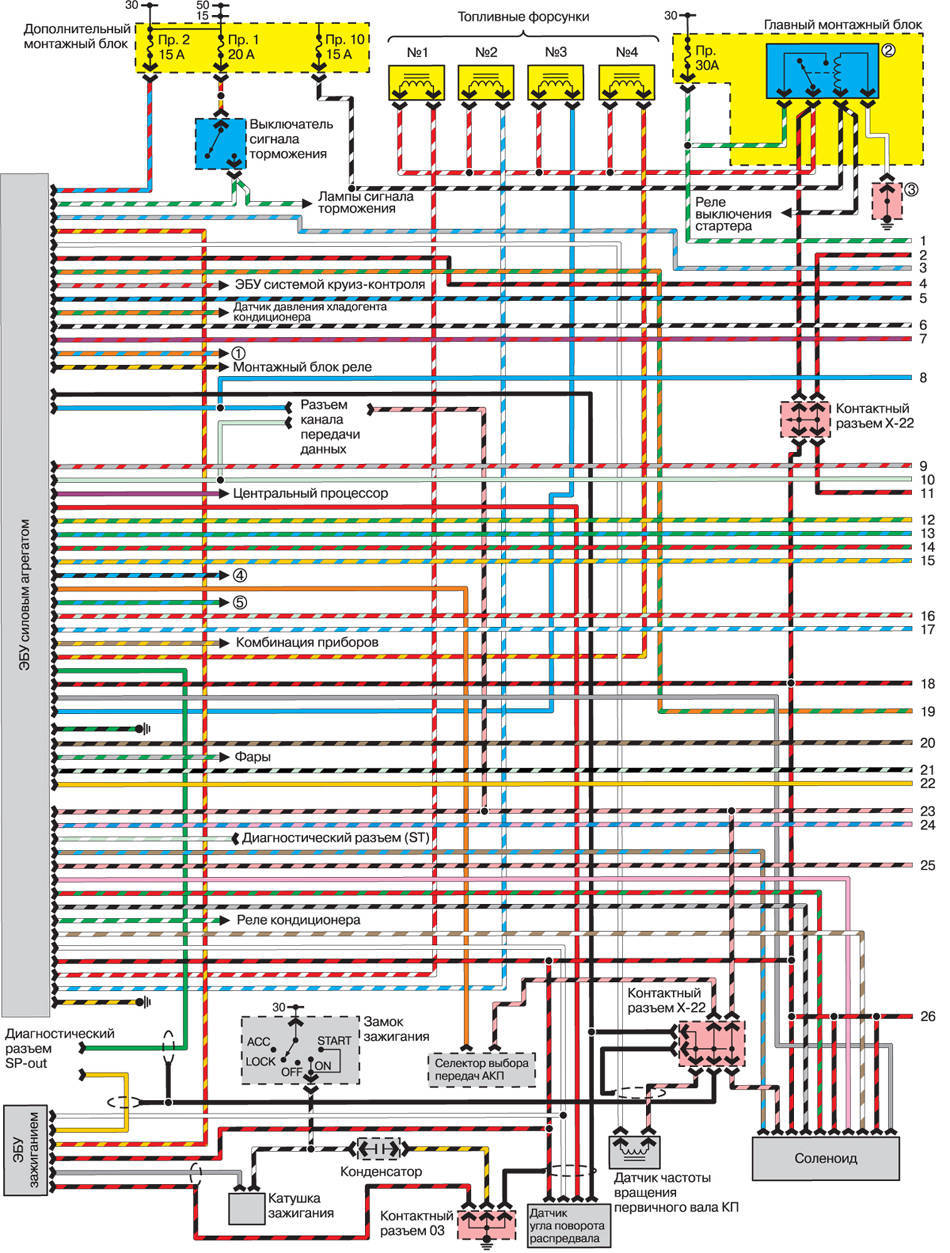

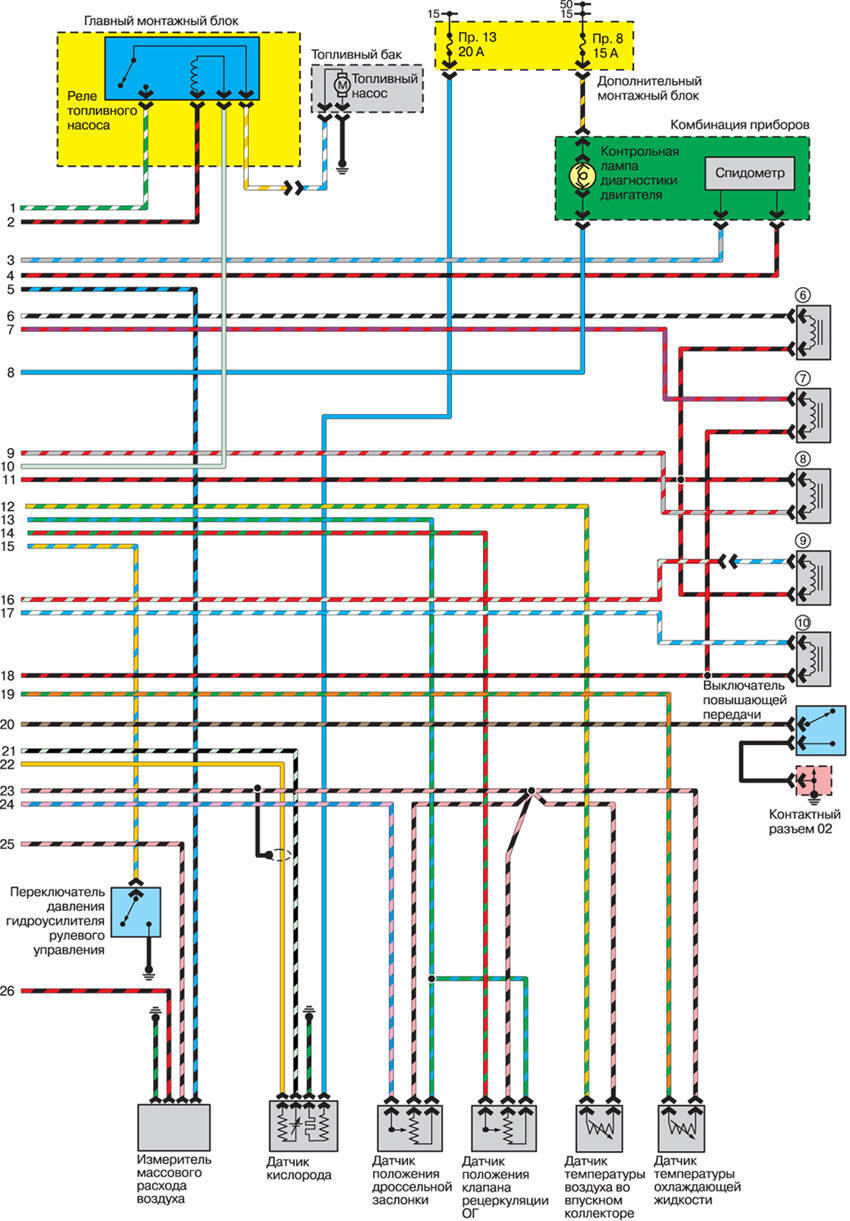

13.2. Система управления работой двигателя
13.2.1. Модели с 4-цилиндровым двигателем и АКПП 1993-1995 гг. выпуска
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1. Реле вентилятора N1
2. Реле 3. Контактный разъем 01 |
4. Выключатель вентилятора 5. Реле вентилятора N2 и 3 |
 |
|
6. Продувочный клапан
7. Вентиляционный клапан системы рециркуляции 8. Воздушный клапан системы холостого хода |
9. Перепускной клапан 10.Вакуумный клапан системы рециркуляци |
