Лифан Себриум 720. Панель облицовки туннеля пола‌

85-24-01

Снятие передней панели облицовки туннеля пола

А. Снять передний левый щиток с облицовки туннеля пола. Б. Снять передний правый щиток с облицовки туннеля пола.

△ Совет

Для снятия щитков с облицовки туннеля пола необходимо приложить усилие в точках нахождения фиксаторов.
Снятие облицовки туннеля пола в сборе

А. Вывернуть крепежные болты в передней части облицовки туннеля пола с левой и правой стороны.

Б. Открыть вещевой ящик облицовки туннеля пола и вынуть из него нижнюю прокладку и крышку.

В. Вывернуть крепежные болты вещевого ящика облицовки туннеля пола.

Г. Перевести рычаг стояночного тормоза в самое верхнее положение.

Д. Переместить облицовку туннеля назад до упора.

Е. Снять рукоятку рычага переключения передач.
- Снять рукоятку рычага переключения передач, нажимая на крепление чехла рычага.

  Ж. Снять декоративную панель рукоятки рычага переключения передач.
- Отделить декоративную панель рукоятки рычага переключения передач с помощью плоской отвертки и снять ее.

  Внимание

  Обмотать конец отвертки клейкой лентой, чтобы предотвратить повреждение облицовки туннеля пола.

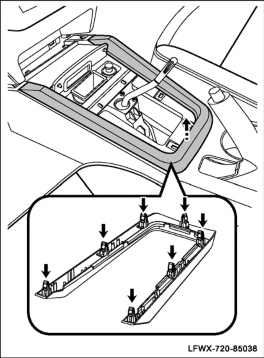

  З. Снять переднюю декоративную рамку.
- Отделить переднюю декоративную панель с помощью плоской отвертки и снять ее.
- Вывернуть крепежные болты передней пепельницы.
- Приподнять переднюю пепельницу в сборе.
- Отсоединить разъем от прикуривателя и снять переднюю пепельницу в сборе.

  И. Снять панель резервного питания.
- Приподнять панель резервного питания с помощью плоской отвертки.
- Отсоединить разъем резервного питания, соединитель канала передачи данных и снять панель резервного питания.

  К. Снять облицовку туннеля пола.

  △ Совет

  При снятии облицовки туннеля пола установите рычаг стояночного тормоза в положение, наиболее благоприятное для последующей установки облицовки тоннеля пола.
Установка облицовки туннеля пола в сборе

А. Очистить поверхность для установки облицовки туннеля пола.

Б. Установить на место облицовку туннеля пола. В. Установить панель резервного питания.
- Соединить разъем резервного питания, соединитель канала передачи данных и закрыть панель резервного питания.

  Г. Установить переднюю пепельницу в сборе
- Соединить разъем передней пепельницы.

  Внимание

  Подключить разъем. Если вы слышите отчетливый щелчок, это означает, что разъем установлен на место.
- Установить крепежные болты передней пепельницы и затянуть их.

  Момент затяжки: 5–6 Н·м
- Установить декоративную рамку облицовки туннеля пола.

  Д. Переместить облицовку туннеля пола вперед для соединения облицовки туннеля пола и приборной панели.

  Е. Установить крепежные болты вещевого ящика облицовки туннеля пола и затянуть их.

  Момент затяжки: 8–9 Н·м

  Ж. Установить крепежные болты в передней части облицовки туннеля пола с левой и правой стороны и затянуть их.

  Момент затяжки: 8–9 Н·м

  З. Установить декоративную панель рукоятки рычага переключения передач.

  И. Установить рукоятку рычага переключения передач.

  △ Совет

  Переместить рукоятку рычага переключения передач в самую нижнюю точку. Одновременно установить втулку крепления кожуха рычага переключения передач.
Установка передней панели облицовки туннеля пола
