Лифан Себриум 720. Панель обивки порога передней двери



Замена

△ Совет

Последовательность замены левой и правой панелей обивки порога одинакова.

81-05

  1. Снятие панели обивки порога передней двери

    А. С помощью плоской отвертки поддеть пластиковые защелки панели обивки порога передней двери и снять панель обивки.

  2. Установка панели обивки порога передней двери

А. Установить панель обивки порога передней двери

в положение монтажа и с силой нажать на панель для фиксации пластиковых защелок панели обивки

в правильном положении.

Панель обивки порога задней двери

Замена

△ Совет

Последовательность замены левой и правой панелей обивки порога одинакова.

81-06

  1. Снятие панели обивки порога задней двери

    А. С помощью плоской отвертки поддеть пластиковые защелки панели обивки порога задней двери и снять панель обивки.

  2. Установка панели обивки порога задней двери

А. Установить панель обивки порога задней двери

в положение монтажа и с силой нажать на панель для фиксации пластиковых защелок панели обивки

в правильном положении.













Лифан Себриум 720. Панель обивки передней стойки

Замена

△ Совет

Последовательность замены панелей обивки левой и правой передней стойки одинаковы.

81-07-01

  1. Замена нижней панели обивки передней стойки

    А. Снять панель обивки порога передней двери.




    81-07-02

    Б. С помощью плоской отвертки поддеть пластиковые защелки нижней панели обивки передней стойки и снять панель обивки.

    В. Установить нижнюю панель обивки передней стойки в положение монтажа и с силой нажать на панель для фиксации пластиковых защелок панели обивки

    в правильном положении.

    81-08

  2. Замена верхней панели обивки передней стойки

А. Снять уплотнитель проема двери около нижней панели обивки передней двери.

Б. С помощью плоской отвертки поддеть пластиковые защелки и квадратные защелки верхней панели обивки передней стойки и снять панель обивки.

В. Установить верхнюю панель обивки передней стойки на стойку лобового стекла, согласовать ее положение

с направляющими штырями и с силой надавить на верхнюю панель обивки передней стойки для фиксации пластиковых защелок и квадратных защелок в правильном положении.

Г. Установить уплотнитель проема двери около нижней панели обивки передней двери.















Лифан Себриум 720. Панель обивки средней стойки

Замена

△ Совет

Последовательность замены панелей обивки левой и правой средней стойки одинаковы.

81-09-01

  1. Замена нижней панели обивки средней стойки

    А. Снять панель обивки порога передней двери (см. главу 81

    «Внутренние и внешние декоративные элементы — Панель обивки порога передней двери — Замена»).




    81-09-02

    Б. Снять панель обивки порога задней двери (см. главу 81

    «Внутренние и внешние декоративные элементы. Панель обивки порога задней двери. Замена»).

    В. Снять уплотнители проема передней и задней дверей около нижней панели обивки средней стойки.




    81-09-03

    Г. С помощью плоской отвертки поддеть пластиковые защелки нижней панели обивки средней стойки и снять панель обивки.

    Д. Установить нижнюю панель обивки средней стойки на среднюю стойку и с силой нажать на панель для фиксации пластиковых защелок панели обивки в правильном положении.

    Е. Установить уплотнители проема передней и задней дверей около нижней панели обивки средней стойки.

    Ж. Установить панель обивки порога передней двери (см. главу 81 «Внутренние и внешние декоративные элементы — Панель обивки порога передней двери — Замена»).

    З. Установить панель обивки порога задней двери (см.

    главу 81 «Внутренние и внешние декоративные элементы. Панель обивки порога задней двери. Замена»).

    81-10-01

  2. Замена верхней панели обивки средней стойки

    А. Снять панель обивки порога передней двери. Б. Снять панель обивки порога задней двери.

    В. Снять уплотнители проема передней и задней дверей около нижней панели обивки средней стойки.

    Б. Снять нижнюю панель средней стойки.




    81-10-02

    Д. Снять пластину крепления ремня безопасности переднего сиденья (см. главу 72 «Устройства защиты — Передний ремень безопасности — Замена»).

    • Снять крышку нижней пластины крепления ремня безопасности переднего сиденья.

    • Выкрутить крепежный болт пластины крепления ремня безопасности переднего сиденья.

    • Снять нижнюю пластину крепления ремня безопасности переднего сиденья.




81-10-03

Е. Вывинтить два крепежных винта верхней панели обивки средней стойки.

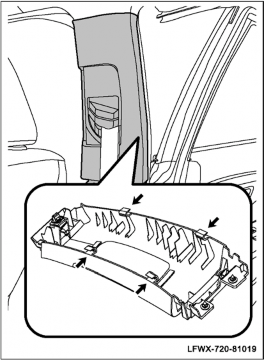

81-11-01

Ж. С помощью плоской отвертки поддеть пластиковые защелки верхней панели обивки средней стойки и снять панель обивки.

△ Совет

При отделении верхней панели обивки средней стойки от средней стойки пропустить ремень безопасности через канал в верхней панели обивки средней стойки.

З. Установить верхнюю панель обивки средней стойки на среднюю стойку и с силой нажать на пластиковые защелки панели обивки для их фиксации в правильном положении.

Text-01 Внимание

Кнопка регулятора ремня безопасности по высоте должна быть перемещена в самое нижнее положение. После фиксации пластиковых защелок в правильном положении, перед завинчиванием винтов крепления, необходимо проверить, что регулятор высоты крепления ремня безопасности может нормально работать.

△ Совет

При установке верхней панели обивки средней стойки пропустить ремень безопасности через канал в верхней панели обивки средней стойки.




81-11-02

И. Завинтить два винта крепления верхней панели обивки средней стойки.




81-11-03

К. Установить пластину крепления ремня безопасности переднего сиденья (см. главу 72 «Устройства защиты — Передний ремень безопасности — Замена»).

81-12

Л. Установить нижнюю панель средней стойки.

М. Установить уплотнители проема передней и задней дверей около нижней панели обивки средней стойки.

Н. Установить панель обивки порога передней двери. О. Установить панель обивки порога задней двери.
