Лифан Себриум 720. Задний мост в сборе
Замена
-
Подъем автомобиля и снятие задних колес в сборе.
-
Отсоединение троса и снятие возвратной пружины стояночного тормоза (См. главу 52 «Стояночный тормоз. Устройство управления стояночным тормозом. Замена»).
-

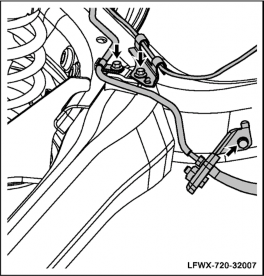

Снятие электропроводкиу датчика скорости колеса и тормозных трубок с заднего моста.
А. Отсоединить разъем электропроводки датчика скорости колеса.
Б. Снять Е-образный элемент крепления задней тормозной трубки, отсоединить ее и заткнуть резиновой пробкой.
Внимание!Использовать пластиковую крышку для блокирования трубки и предотвращения вытекания тормозной жидкости.
В. Снять болты монтажных кронштейнов, крепящих тормозную трубку задней оси и жгут проводов датчика скорости заднего колеса. Отодвинуть в сторону тормозную трубку и жгут проводов датчика скорости заднего колеса.
-
Снятие пружины задней подвески.
А. Установить подставку под среднюю часть балки заднего моста в сборе и опереть на нее задний мост в сборе.
Б. Снять соединительные болты между задним мостом и задним левым амортизатором.
В. Медленно опустить подставку и вынуть пружину из заднего моста, снять верхнюю и нижнюю резиновые подушки.
-
Снятие заднего моста в сборе.
А. Снять соединительные болты между задним мостом и кузовом автомобиля.
Б. Переместить задний мост назад и снять его с кронштейнов.
△Совет
Для снятия заднего моста необходимо немного приподнять его над кронштейнами.
Предупреждение.Во избежание падения заднего моста для его снятия необходимы два и более человек.
В. Медленно опустить подставку и убрать задний мост.
-
Установка заднего моста в сборе.
А. Поднять задний мост с помощью подставки.
Б. Придвинуть задний мост к кузову автомобиля и снаружи вставить левый и правый соединительные болты, затем затянуть их.
Момент затяжки: 170-190 Н·м.
В. Установить верхнюю и нижнюю опорные подушки пружины с двух сторон.
Г. Установить пружины на задний мост.
Внимание!Обратить внимание на правильную ориентацию торцов спиральных пружин на месте установки.
Д. Приподнять задний мост, установить и затянуть соединительные болты между задним мостом и задним амортизатором.
Момент затяжки: 80-110 Н·м.
-
Подсоединение тормозных трубок и разъемов жгутов проводов датчиков скорости колес.
А. Установить Е-образный элемент крепления задней тормозной трубки и закрепить тормозной шланг на кронштейне.
Б. Подсоединить тормозные трубки и затянуть наконечники тормозных трубок трубным ключом.
В. Установить и затянуть болты крепления монтажных кронштейнов между задней тормозной трубкой
и электропроводкой датчика скорости колеса.
Момент затяжки: 20-26 Н·м.
Внимание!Необходимо прокачать тормозную систему после снятия и установки тормозной трубки.
Г. Подсоединить разъем электропроводки датчика скорости колеса.
-
Подсоединение троса и установка возвратной пружины стояночного тормоза (см. главу 52 «Стояночный тормоз. Устройство управления стояночным тормозом. Замена»).
-
Установка колеса в сборе.
